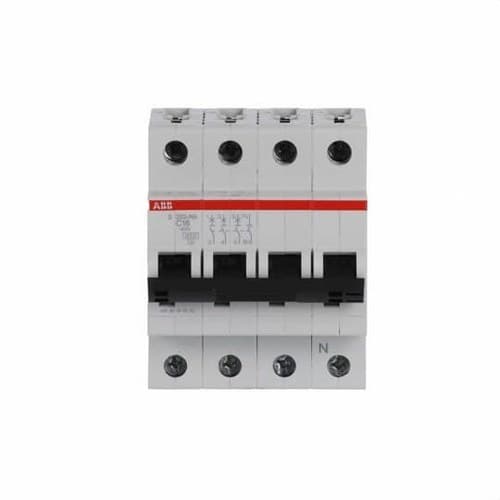

Interruttore Magnetotermico S203-C16NA 3P+N 16A Curva C 10kA

Il magnetotermico ABB S203-C16NA, riferimento 2CDS253103R0164, è un dispositivo modulare della gamma System pro M compact S200 destinato alla protezione di circuiti trifase con neutro contro sovraccarichi e cortocircuiti. Dispone di configurazione 3P+N, corrente nominale di 16 A e curva di intervento C, con tre poli protetti e un neutro commutato simultaneamente.

Il S203-C16NA combina un meccanismo di sgancio termico ritardato per la protezione contro i sovraccarichi con un meccanismo elettromagnetico ad azione rapida contro i cortocircuiti. Il suo design limitatore di corrente, il formato da 4 moduli e il montaggio su guida DIN ne facilitano l’integrazione in quadri di distribuzione residenziali, terziari e industriali.

Magnetotermico 3P+N da 16 A

L’ABB S203-C16NA dispone di quattro poli totali: tre poli protetti e un polo di neutro che si collega e scollega insieme alle fasi. Questa configurazione è particolarmente indicata per circuiti trifase con neutro in cui è richiesto il sezionamento simultaneo di tutti i conduttori attivi.

La corrente nominale è di 16 A e il neutro si trova sul lato destro del dispositivo.

Curva di intervento C

La caratteristica di intervento C è ampiamente utilizzata negli impianti di distribuzione elettrica e nei circuiti con carichi che possono presentare correnti di spunto moderate.

Il meccanismo termico interviene quando un sovraccarico si mantiene per un determinato periodo, mentre lo sganciatore elettromagnetico fornisce un’azione rapida in presenza di elevate correnti di cortocircuito.

Potere di interruzione di 6 kA secondo IEC/EN 60898-1

Secondo IEC/EN 60898-1, ABB specifica per il S203-C16NA una capacità nominale di cortocircuito Icn di 6 kA a 400 V CA. Questo è il valore comunemente utilizzato quando il magnetotermico viene specificato secondo la normativa per interruttori automatici per installazioni domestiche e similari.

10 kA Icu secondo IEC/EN 60947-2 a 400 V

Quando il dispositivo è considerato conforme a IEC/EN 60947-2, ABB specifica una capacità ultima di interruzione Icu di 10 kA a 400 V CA. Per questo motivo, il modello può comparire commercialmente descritto come magnetotermico da 10 kA.

I valori pubblicati da ABB secondo IEC/EN 60947-2 sono:

• Icu a 230 V CA: 20 kA.
• Icu a 400 V CA: 10 kA.
• Icu a 440 V CA: 10 kA.
• Ics a 230 V CA: 15 kA.
• Ics a 400 V CA: 7,5 kA.
• Ics a 440 V CA: 7,5 kA.

Pertanto, nell’indicare il potere di interruzione del S203-C16NA è consigliabile specificare anche la norma di riferimento: 6 kA Icn secondo IEC/EN 60898-1 oppure 10 kA Icu a 400 V secondo IEC/EN 60947-2.

Protezione contro sovraccarichi e cortocircuiti

Il magnetotermico integra due meccanismi di sgancio complementari:

• Sgancio termico: protegge i conduttori contro i sovraccarichi prolungati.
• Sgancio elettromagnetico: interviene rapidamente in caso di correnti di cortocircuito.

Questa combinazione consente di utilizzare il S203-C16NA come protezione generale dei circuiti entro i limiti stabiliti dalle sue caratteristiche elettriche e dal progetto dell’impianto.

Classe di limitazione dell’energia 3

L’ABB S203-C16NA appartiene alla classe di limitazione dell’energia 3. Gli interruttori automatici S200 sono dispositivi limitatori di corrente, concepiti per ridurre l’energia lasciata passare dal cortocircuito durante l’intervento del meccanismo di protezione.

400 V CA secondo IEC/EN 60898-1

La tensione nominale di impiego conforme a IEC/EN 60898-1 è di 400 V CA. Secondo IEC/EN 60947-2, la tensione nominale di impiego raggiunge 440 V CA.

La tensione nominale di isolamento Ui è di 440 V e la tensione nominale di tenuta a impulso Uimp è di 4 kV. La frequenza nominale è di 50/60 Hz.

4 moduli DIN

Il S203-C16NA occupa 4 moduli nel quadro elettrico. Le sue dimensioni approssimative sono 70 mm di larghezza, 88 mm di altezza e 69 mm di profondità.

È predisposto per il montaggio su guide DIN TH35-7,5 e TH35-15 conformi a IEC 60715 e può essere installato in diverse posizioni in base alle esigenze del quadro.

Morsetti di connessione ad alta capacità

I morsetti principali accettano diverse sezioni di conduttore in base al tipo di cavo utilizzato:

• Conduttore rigido: da 0,75 a 35 mm².
• Conduttore multifilare/flessibile: da 0,75 a 25 mm².
• Conduttore flessibile con puntalino: da 0,75 a 25 mm².
• Connessione tramite pettine: fino a 10 mm².

La coppia di serraggio specificata per i morsetti è di 2,8 Nm, utilizzando un cacciavite Pozidriv 2.

Indicatore di posizione dei contatti

Il dispositivo dispone di indicazione visiva della posizione dei contatti, facilitando la verifica dello stato del magnetotermico durante le operazioni o la manutenzione:

• Rosso: contatti chiusi / ON.
• Verde: contatti aperti / OFF.

Protezione IP20

L’interruttore presenta grado di protezione IP20 come dispositivo indipendente. Installato all’interno di un involucro adeguato con coperchio può raggiungere il livello di protezione dell’insieme previsto dal costruttore e dal progetto del quadro.

Temperatura di funzionamento da -25 a +55 °C

ABB stabilisce un intervallo di temperatura ambiente di funzionamento da -25 a +55 °C, con una temperatura ambiente di riferimento di 30 °C. Per lo stoccaggio, l’intervallo indicato è da -40 a +70 °C.

Categoria di sovratensione III

Il S203-C16NA è classificato in categoria di sovratensione III e grado di inquinamento 3. La sua tensione nominale di tenuta a impulso Uimp è di 4 kV.

Durabilità elettrica

La documentazione tecnica del produttore stabilisce una resistenza elettrica fino a 20.000 cicli di manovra nelle condizioni specificate. Questa durabilità è orientata a garantire un funzionamento affidabile nei quadri di distribuzione professionali.

Compatibilità con accessori System pro M compact

Il magnetotermico appartiene alla famiglia ABB System pro M compact e consente l’inserimento di diversi accessori compatibili della gamma, come contatti ausiliari, contatti di segnalazione e altri dispositivi ausiliari.

ABB dispone inoltre di contatti ausiliari a montaggio inferiore che consentono di ampliare le funzioni di segnalazione occupando meno spazio laterale nel quadro. Gli accessori devono essere selezionati separatamente e non si considerano inclusi con il magnetotermico salvo diversa indicazione espressa.

Applicazioni dell’ABB S203-C16NA

• Quadri elettrici trifase con neutro.
• Impianti del settore terziario.
• Impianti industriali.
• Quadri di distribuzione.
• Circuiti trifase da 16 A.
• Impianti commerciali.
• Macchinari e quadri ausiliari compatibili.
• Protezione delle linee contro sovraccarichi e cortocircuiti.

Caratteristiche tecniche dell’ABB S203-C16NA

• Marca: ABB.
• Riferimento: 2CDS253103R0164.
• Modello: S203-C16NA.
• Famiglia: System pro M compact S200.
• Tipo: interruttore automatico magnetotermico.
• Configurazione: 3P+N.
• Numero totale di poli: 4.
• Poli protetti: 3.
• Neutro commutato: sì.
• Posizione del neutro: destra.
• Corrente nominale In: 16 A.
• Curva di intervento: C.
• Potere di interruzione Icn secondo IEC/EN 60898-1 a 400 V: 6 kA.
• Potere di interruzione ultimo Icu secondo IEC/EN 60947-2 a 400 V: 10 kA.
• Icu secondo IEC/EN 60947-2 a 230 V: 20 kA.
• Icu secondo IEC/EN 60947-2 a 440 V: 10 kA.
• Ics secondo IEC/EN 60947-2 a 400 V: 7,5 kA.
• Classe di limitazione dell’energia: 3.
• Tensione nominale secondo IEC/EN 60898-1: 400 V CA.
• Tensione nominale secondo IEC/EN 60947-2: fino a 440 V CA.
• Tensione di isolamento Ui: 440 V.
• Tensione nominale di tenuta a impulso Uimp: 4 kV.
• Frequenza: 50/60 Hz.
• Categoria di sovratensione: III.
• Grado di inquinamento: 3.
• Protezione contro i sovraccarichi: termica.
• Protezione contro i cortocircuiti: elettromagnetica.
• Grado di protezione: IP20.
• Montaggio: guida DIN da 35 mm.
• Larghezza: 4 moduli / 70 mm.
• Altezza: 88 mm.
• Profondità: 69 mm.
• Sezione conduttore rigido: 0,75-35 mm².
• Sezione conduttore flessibile: 0,75-25 mm².
• Coppia di serraggio: 2,8 Nm.
• Indicatore di posizione: rosso ON / verde OFF.
• Temperatura di funzionamento: -25 a +55 °C.
• Temperatura di stoccaggio: -40 a +70 °C.
• Perdite di potenza: 10 W in condizioni nominali.
• Perdite per polo: 2,5 W.
• Durabilità elettrica: fino a 20.000 cicli.
• Peso netto: circa 0,45 kg.
• GTIN/EAN: 4016779532471.
• Norme: IEC/EN 60898-1, IEC/EN 60947-2 e UL 1077.

Protezione modulare ABB per circuiti trifase con neutro

L’ABB S203-C16NA combina una configurazione 3P+N, corrente nominale di 16 A e curva C in un dispositivo compatto da 4 moduli. I suoi meccanismi termico ed elettromagnetico garantiscono protezione contro sovraccarichi e cortocircuiti, mentre il neutro viene commutato simultaneamente con le tre fasi.

La sua capacità di interruzione di 6 kA Icn secondo IEC/EN 60898-1 e di 10 kA Icu a 400 V secondo IEC/EN 60947-2, insieme alla classe di limitazione 3 e alla compatibilità con accessori System pro M compact, ne consentono l’impiego in un’ampia varietà di quadri di distribuzione in ambito residenziale, terziario e industriale.

Importante: il valore di 10 kA indicato comunemente per questo magnetotermico corrisponde al potere di interruzione ultimo Icu a 400 V secondo IEC/EN 60947-2. Conforme a IEC/EN 60898-1, ABB specifica un potere di interruzione nominale Icn di 6 kA a 400 V.
