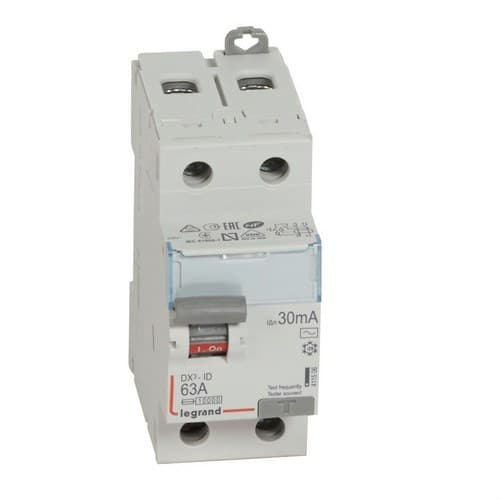

Differenziale DX3 2P 63A 30mA Classe AC

Il interruttore differenziale Legrand DX³ 411506 è progettato per rilevare correnti di dispersione verso terra e scollegare il circuito quando raggiungono la soglia impostata. Dispone di 2 poli, una corrente nominale di 63 ampere, sensibilità di 30 milliampere e tecnologia tipo AC per il rilevamento di correnti residue alternate sinusoidali.

Con una tensione nominale di 230 volt in corrente alternata, formato di soli 2 moduli e montaggio su guida DIN, questo differenziale DX³ è indicato per quadri elettrici in cui è richiesta una protezione differenziale ad alta intensità in circuiti monofase.

Differenziale Legrand DX³ bipolare da 63 ampere

Il riferimento 411506 appartiene alla gamma di interruttori differenziali DX³ di Legrand. La sua configurazione a 2 poli consente la disconnessione simultanea dei conduttori del circuito quando il dispositivo rileva una corrente residua superiore al valore stabilito.

La sua corrente nominale di 63 ampere determina la corrente che può circolare attraverso il differenziale in condizioni normali di funzionamento, sempre nel rispetto delle condizioni di installazione e di protezione contro le sovracorrenti definite per il circuito.

Sensibilità di 30 milliampere

Il Legrand 411506 presenta una corrente differenziale nominale di 30 milliampere. Il dispositivo confronta continuamente la corrente che circola nei conduttori attivi e provoca l’apertura del circuito quando rileva uno squilibrio corrispondente a una dispersione verso terra superiore alla soglia prevista.

Questa sensibilità viene utilizzata come protezione differenziale aggiuntiva contro il rischio associato ai contatti elettrici e alle correnti di dispersione, nel rispetto delle condizioni stabilite dalla normativa di installazione applicabile.

Differenziale tipo AC

Questo modello appartiene alla classe AC. Gli interruttori differenziali di questo tipo sono destinati a rilevare correnti residue alternate sinusoidali.

La scelta del tipo di differenziale deve essere effettuata tenendo conto dei carichi collegati al circuito. Per installazioni con apparecchi elettronici in grado di generare altre forme di corrente residua possono essere necessari differenziali di tipo A, F, B o altre tecnologie specifiche.

Tensione nominale di 230 volt

Il differenziale è progettato per una tensione nominale di 230 volt in corrente alternata e una frequenza di 50 hertz.

La sua tensione nominale di isolamento è di 250 volt e la tensione di tenuta a impulso raggiunge i 4 kilovolt.

Resistenza al cortocircuito di 10 kiloampere

Legrand specifica per il riferimento 411506 una resistenza al cortocircuito Icw di 10 kiloampere. Indica inoltre una capacità di resistenza alle correnti di impulso di 0,25 kiloampere.

È importante tenere presente che questo prodotto è un interruttore differenziale e non incorpora protezione magnetotermica contro sovraccarichi e cortocircuiti. Deve essere installato insieme ai dispositivi di protezione contro le sovracorrenti adeguati per il circuito.

Protezione differenziale per persone e impianti

L’interruttore differenziale è concepito per rilevare guasti di isolamento che provocano il passaggio di corrente verso terra. Quando la dispersione supera la sua sensibilità nominale, il meccanismo apre il circuito per interrompere l’alimentazione.

Oltre a contribuire alla protezione contro il rischio di folgorazione, il rilevamento di correnti di dispersione persistenti aiuta a limitare i rischi derivanti da difetti di isolamento nell’impianto.

Formato compatto da 2 moduli

Il Legrand DX³ 411506 occupa una larghezza equivalente a 2 moduli, facilitandone l’integrazione nei quadri elettrici insieme a magnetotermici, contattori e altri dispositivi modulari.

È progettato per il montaggio su guida DIN e presenta una profondità di installazione di 44 millimetri.

Dimensioni del Legrand 411506

• Larghezza: 35,6 millimetri.
• Altezza: 94,8 millimetri.
• Profondità: 77,8 millimetri.
• Profondità di installazione: 44 millimetri.
• Numero di moduli: 2.

Queste dimensioni consentono di pianificare con precisione lo spazio necessario all’interno del quadro di distribuzione.

Morsetti a vite per cablaggi di grande sezione

L’interruttore differenziale incorpora terminali di connessione a vite e accetta sia cavi sia sistemi di barra collettrice compatibili.

Le capacità di connessione indicate da Legrand sono:

• Conduttori flessibili o multifilari: tra 0,75 e 35 millimetri quadrati.
• Conduttori rigidi: tra 0,75 e 50 millimetri quadrati.

Questa capacità di cablaggio facilita l’integrazione in impianti con intensità elevate e diverse sezioni di conduttore.

Alimentazione superiore o inferiore

Il riferimento 411506 consente l’alimentazione elettrica dalla parte superiore o inferiore, offrendo flessibilità durante la progettazione e il cablaggio del quadro.

Il dispositivo accetta il collegamento tramite cavo e barra collettrice compatibile, facilitandone la combinazione con altri componenti modulari della gamma Legrand.

Protezione IP20 e IK04

Il differenziale presenta un grado di protezione IP20 una volta cablato secondo le condizioni indicate dal produttore.

La resistenza meccanica agli urti è IK04, mentre la parte frontale raggiunge una protezione contro il contatto diretto adeguata al suo utilizzo in quadri elettrici correttamente installati.

Ampio intervallo di temperatura di funzionamento

Il Legrand 411506 è progettato per funzionare con temperature ambiente comprese tra -25 e 60 gradi Celsius.

Per lo stoccaggio, il produttore specifica un intervallo compreso tra -40 e 70 gradi Celsius. Il prodotto presenta un grado di inquinamento 2.

Compatibile con apparecchi ausiliari DX³

Legrand indica che questo interruttore differenziale può essere associato a apparecchi ausiliari compatibili della gamma DX³, consentendo di ampliare le possibilità di comando, segnalazione o intervento in base alle esigenze del quadro elettrico.

Inoltre incorpora uno spazio frontale per l’identificazione, facilitando l’etichettatura del circuito protetto e le successive operazioni di ispezione o manutenzione.

Conforme a IEC/EN 61008-1

L’interruttore differenziale Legrand DX³ 411506 è sviluppato in conformità alla norma IEC/EN 61008-1, applicabile agli interruttori automatici che intervengono per corrente differenziale residua senza protezione incorporata contro le sovracorrenti.

Questa caratteristica conferma che la sua funzione è specificamente differenziale e che deve essere coordinato con la protezione magnetotermica corrispondente dell’impianto.

Caratteristiche tecniche del Legrand 411506

• Marca: Legrand.
• Gamma: DX³.
• Riferimento: 411506.
• EAN: 3245064115063.
• Tipo di prodotto: interruttore differenziale.
• Tipo di corrente differenziale: AC.
• Numero di poli: 2.
• Corrente nominale: 63 ampere.
• Sensibilità differenziale: 30 milliampere.
• Tensione nominale: 230 volt in corrente alternata.
• Frequenza: 50 hertz.
• Resistenza al cortocircuito Icw: 10 kiloampere.
• Resistenza alla corrente di impulso: 0,25 kiloampere.
• Tensione nominale di isolamento: 250 volt.
• Tensione di tenuta a impulso: 4 kilovolt.
• Protezione selettiva: no.
• Ritardo di breve durata: no.
• Protezione magnetotermica integrata: no.
• Montaggio: guida DIN.
• Numero di moduli: 2.
• Profondità di installazione: 44 millimetri.
• Larghezza: 35,6 millimetri.
• Altezza: 94,8 millimetri.
• Profondità: 77,8 millimetri.
• Grado di protezione: IP20.
• Resistenza agli urti: IK04.
• Grado di inquinamento: 2.
• Sezione per conduttore flessibile o multifilare: tra 0,75 e 35 millimetri quadrati.
• Sezione per conduttore rigido: tra 0,75 e 50 millimetri quadrati.
• Tipo di connessione: terminale a vite, cavo e barra collettrice.
• Senso di alimentazione: superiore o inferiore.
• Temperatura di funzionamento: tra -25 e 60 gradi Celsius.
• Temperatura di stoccaggio: tra -40 e 70 gradi Celsius.
• Colore: grigio RAL 7035.
• Compatibile con apparecchi ausiliari: sì.
• Norma: IEC/EN 61008-1.

Differenziale bipolare da 63 ampere per quadri elettrici

Il Legrand DX³ 411506 combina una corrente nominale di 63 ampere, sensibilità di 30 milliampere e rilevamento di correnti residue di tipo AC in un formato compatto da 2 moduli.

Il montaggio su guida DIN, la resistenza al cortocircuito Icw di 10 kiloampere, l’ampio intervallo di connessione e la compatibilità con apparecchi ausiliari DX³ ne facilitano l’integrazione in quadri elettrici che richiedono una protezione differenziale bipolare a 230 volt.
