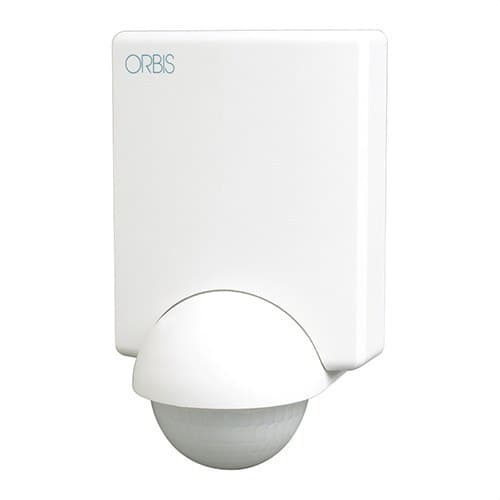

Rilevatore di movimento PROXIMAT SB.PARETE 12M FT.15M(7,5+7,5)LAT.240° 5-2000 LUX TEMPORIZZAZIONE:

Il rilevatore di movimento Orbis PROXIMAT, riferimento OB132312, è un sensore infrarosso PIR progettato per automatizzare i circuiti di illuminazione mediante il rilevamento di persone in aree di passaggio. Si installa a superficie su parete e offre un ampio angolo di rilevamento di 240°, con una portata frontale fino a 12 metri e una copertura laterale totale fino a 15 metri a 20 °C.

La sua testa può essere ruotata orizzontalmente fino a 180° per orientare il campo di rilevamento verso la zona desiderata. Inoltre, consente di regolare la temporizzazione tra 10 secondi e 10 minuti, impostare il livello di luminosità tra 5 e 2000 lux e modificare la sensibilità del rilevatore. Il grado di protezione IP45 ne facilita l’utilizzo sia in ambienti interni sia in installazioni esterne idonee.

Ampio campo di rilevamento di 240°

Orbis PROXIMAT offre un angolo di rilevamento di 240°, particolarmente indicato per controllare aree ampie da un’installazione a parete. A un’altezza approssimativa di 2,5 metri e con una temperatura ambiente di 20 °C, raggiunge fino a 12 metri in direzione frontale e 15 metri di copertura laterale.

La copertura laterale si estende approssimativamente per 7,5 metri su ciascun lato del rilevatore. Le prestazioni effettive possono variare in base alla temperatura ambiente, all’altezza di installazione, all’orientamento del sensore e alla direzione in cui la persona attraversa i fasci di rilevamento.

Testa orientabile fino a 180°

La testa del rilevatore può essere ruotata orizzontalmente fino a 180°, consentendo di spostare la zona di rilevamento verso l’area specifica che si desidera monitorare. Questa caratteristica ne facilita l’adattamento a ingressi, corridoi, facciate, pianerottoli, portici e altre configurazioni in cui il rilevatore non può essere installato direttamente di fronte alla zona di passaggio.

Orbis raccomanda un’altezza di montaggio compresa tra 2 e 3 metri per ottenere un rilevamento adeguato.

Installazione a parete, angolo o spigolo

Il PROXIMAT è progettato per il montaggio a superficie e può essere installato su una parete liscia, in angolo o in spigolo. Il produttore include accessori di fissaggio specifici per facilitare queste configurazioni.

Questa versatilità consente di adattare il rilevatore a diverse geometrie degli edifici e di orientare correttamente il suo campo di rilevamento senza ricorrere a supporti aggiuntivi.

Temporizzazione regolabile da 10 secondi a 10 minuti

Il tempo durante il quale il circuito rimane attivo dopo il rilevamento del movimento può essere regolato da circa 10 secondi fino a 10 minuti.

Un periodo breve è adatto a zone di transito rapido, mentre tempi superiori consentono di mantenere l’illuminazione attiva in ingressi, scale, corridoi o aree in cui gli utenti sostano più a lungo.

Una volta terminata la temporizzazione, il rilevatore dispone di un breve periodo di inattività di circa 3 secondi prima di riprendere il rilevamento.

Regolazione della luminosità tra 5 e 2000 lux

Il PROXIMAT incorpora un sensore crepuscolare regolabile tra 5 e 2000 lux. Questa funzione consente di determinare il livello di illuminazione ambientale al di sotto del quale il circuito deve attivarsi quando viene rilevato un movimento.

Può essere configurato per funzionare principalmente durante la notte o in condizioni di scarsa luce, evitando accensioni inutili quando la luce naturale è sufficiente.

Sensibilità di rilevamento regolabile

Oltre alla regolazione di tempo e luminosità, il rilevatore dispone di un selettore specifico per modificare la sensibilità di rilevamento. In questo modo è possibile adattare il comportamento del sensore alle dimensioni e alle caratteristiche dell’area controllata.

La sensibilità di qualsiasi rilevatore PIR può ridursi quando la temperatura ambiente si avvicina alla temperatura corporea, circostanza da tenere in considerazione nel valutare la portata reale in determinate condizioni.

Limitatori per personalizzare l’area di rilevamento

Il PROXIMAT viene fornito con due limitatori di campo che consentono di bloccare settori specifici della lente. Gli elementi possono essere adattati per evitare il rilevamento in determinate direzioni e ridurre attivazioni causate al di fuori della zona che si desidera controllare.

Questa possibilità risulta particolarmente utile quando il rilevatore viene installato vicino a zone di passaggio estranee all’impianto, porte, finestre o altri spazi che non devono provocare l’accensione.

Relè con commutazione al passaggio per lo zero

Il rilevatore incorpora un relè con commutazione al passaggio per lo zero, tecnologia destinata a migliorare la gestione di determinati carichi elettronici come apparecchi LED, fluorescenti e lampade a basso consumo.

Il contatto offre un potere di interruzione di 10 A a 230 V CA con cos φ = 1.

Capacità per diverse tecnologie di illuminazione

Orbis stabilisce diversi carichi massimi raccomandati in funzione della tecnologia collegata al rilevatore.

• Lampade a incandescenza: fino a 2000 W.
• Lampade fluorescenti: fino a 1300 VA.
• Alogene a bassa tensione: fino a 1300 VA.
• Alogene a 230 V: fino a 2000 W.
• Lampade a basso consumo: fino a 1300 VA.
• Illuminazione LED: fino a 500 VA.

Indicatore LED di stato

Il PROXIMAT incorpora un indicatore LED che si illumina quando il dispositivo rileva un movimento. Questo segnale facilita la verifica del funzionamento durante l’installazione e la regolazione della zona di copertura.

Protezione IP45

Il rilevatore dispone di grado di protezione IP45 secondo EN 60529, offrendo protezione contro l’ingresso di corpi solidi e contro i getti d’acqua entro le condizioni stabilite da tale classificazione.

La sua temperatura di funzionamento è compresa tra -10 e +40 °C, per cui può essere utilizzato in diverse applicazioni residenziali, condominiali e professionali.

Applicazioni del rilevatore Orbis PROXIMAT

La sua ampia portata e la possibilità di orientamento rendono il PROXIMAT adatto ad automatizzare l’illuminazione in numerose aree di passaggio.

• Ingressi e accessi agli edifici.
• Scale e pianerottoli.
• Corridoi e passaggi.
• Portici e tettoie.
• Facciate e accessi esterni protetti.
• Garage e aree comuni.
• Locali commerciali e uffici.
• Edifici pubblici.
• Impianti industriali e agricoli compatibili.

Caratteristiche tecniche dell’Orbis PROXIMAT OB132312

• Marca: Orbis.
• Riferimento: OB132312.
• Modello: PROXIMAT.
• Tipo: rilevatore di movimento per illuminazione.
• Tecnologia: rilevamento infrarosso PIR.
• Montaggio: a superficie su parete, angolo o spigolo.
• Angolo di rilevamento: 240°.
• Rotazione orizzontale della testa: 180°.
• Portata frontale: fino a 12 m a 20 °C.
• Portata laterale: fino a 15 m a 20 °C, circa 7,5 + 7,5 m.
• Altezza di riferimento per il campo di rilevamento: 2,5 m.
• Altezza di montaggio consigliata: tra 2 e 3 m.
• Temporizzazione: circa da 10 s a 10 min.
• Funzione impulso: disponibile secondo la configurazione della gamma.
• Sensibilità luminosa: regolabile da 5 a 2000 lux.
• Sensibilità di rilevamento: regolabile.
• Limitatori del campo di rilevamento: 2 inclusi.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Potere di interruzione: 10 A a 230 V CA, cos φ = 1.
• Relè al passaggio per lo zero: sì.
• Consumo proprio: circa 1 W (8 VA).
• Carico massimo incandescente: 2000 W.
• Carico massimo fluorescente: 1300 VA.
• Carico massimo alogeno a bassa tensione: 1300 VA.
• Carico massimo alogeno 230 V: 2000 W.
• Carico massimo a basso consumo: 1300 VA.
• Carico massimo LED: 500 VA.
• Indicatore LED di rilevamento: sì.
• Grado di protezione: IP45.
• Temperatura di funzionamento: -10 a +40 °C.

Automazione dell’illuminazione con ampia copertura

Orbis PROXIMAT OB132312 si distingue per combinare un ampio campo di rilevamento di 240° con fino a 12 metri di portata frontale e 15 metri di copertura laterale. L’orientamento orizzontale della testa e i limitatori inclusi consentono di adattare la zona sorvegliata alle caratteristiche specifiche di ogni installazione.

La temporizzazione regolabile, il sensore crepuscolare da 5 a 2000 lux e la compatibilità con carichi LED fino a 500 VA consentono di automatizzare l’illuminazione di accessi e aree di passaggio evitando di mantenere le lampade accese quando non sono necessarie.

Importante: la portata indicata si ottiene nelle condizioni di riferimento stabilite da Orbis e può variare in base alla temperatura, all’altezza, all’orientamento e al senso di movimento. L’installazione elettrica deve essere eseguita seguendo le istruzioni del produttore e rispettando i carichi massimi indicati.
