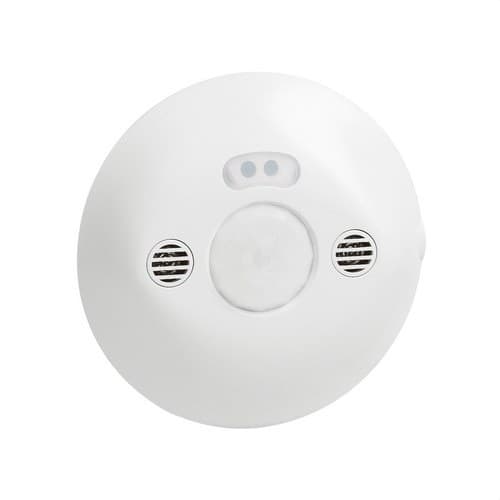

Rilevatore di movimento PIR/US 360º portata 8m installazione incassata/soffitto

Il rilevatore di movimento e presenza Legrand 048806 è un sensore da soffitto a doppia tecnologia che combina infrarossi passivi e ultrasuoni per controllare automaticamente l’illuminazione. Offre una copertura di 360 gradi e un diametro di rilevamento fino a 8 metri a un’altezza di installazione di 2,5 metri, garantendo un rilevamento preciso dell’occupazione in uffici, sale riunioni, aule e altri spazi di lavoro.

Grazie alla combinazione di entrambe le tecnologie di rilevamento, il sensore migliora la sensibilità nei confronti di movimenti e presenza in situazioni in cui un rilevatore convenzionale può risultare meno efficace. Inoltre, monitora il livello di illuminazione naturale per gestire l’accensione degli apparecchi in base alle condizioni configurate, contribuendo a ottimizzare il consumo energetico.

Rilevatore di presenza Legrand a doppia tecnologia

Il riferimento 048806 appartiene alla gamma Mosaic di Legrand e utilizza simultaneamente due sistemi di rilevamento:

• Infrarossi passivi: rilevano le variazioni di radiazione termica prodotte dal movimento delle persone all’interno della zona monitorata.
• Ultrasuoni: consentono di rilevare la presenza tramite le variazioni prodotte dalle onde ultrasoniche nello spazio.

L’utilizzo congiunto di entrambi i sistemi garantisce un’elevata sensibilità di rilevamento e una copertura particolarmente adatta agli spazi di lavoro in cui possono verificarsi movimenti di diversa intensità.

Copertura di 360 gradi e 8 metri di diametro

Il rilevatore offre un angolo orizzontale di rilevamento di 360 gradi. Installato a un’altezza ottimale di 2,5 metri, fornisce un’area di rilevamento circolare fino a 8 metri di diametro.

Secondo i dati tecnici Legrand, la portata laterale massima è di circa 4 metri e la portata frontale può arrivare fino a 6 metri, formando una zona di rilevamento totale di 8 metri di diametro sul pavimento.

Quando si installano più rilevatori nello stesso spazio, Legrand raccomanda una distanza ottimale approssimativa di 6 metri tra i sensori.

Particolarmente indicato per uffici e spazi di lavoro

Legrand raccomanda questo rilevatore per zone dotate di illuminazione naturale, come uffici singoli, open space, sale riunioni, aule e altri ambienti professionali.

Il sensore monitora simultaneamente la presenza di persone e il livello di illuminazione ambientale per gestire il circuito di illuminazione solo quando necessario in base alla configurazione impostata.

Controllo dell’illuminazione in base a presenza e luminosità

Oltre a rilevare movimento e presenza, il Legrand 048806 consente di regolare la soglia di luminosità che determina il comportamento dell’illuminazione.

Il range di regolazione del livello luminoso è compreso tra 5 e 1.275 lux, consentendo di adattare la risposta del rilevatore a diversi livelli di illuminazione naturale.

In questo modo è possibile evitare l’accensione non necessaria delle lampade quando la quantità di luce disponibile nello spazio è sufficiente.

Sensibilità di rilevamento regolabile

La sensibilità del rilevatore può essere configurata per adattarsi alle caratteristiche specifiche dello spazio e al tipo di utilizzo previsto.

Legrand prevede la regolazione dei principali parametri tramite strumenti di configurazione compatibili, consentendo una messa a punto precisa direttamente durante l’installazione.

Temporizzazione configurabile

Il rilevatore consente di configurare il tempo durante il quale l’illuminazione rimane accesa dopo il rilevamento.

Secondo le caratteristiche tecniche del prodotto, il tempo minimo di accensione può essere impostato da 5 secondi e il ciclo massimo di funzionamento raggiunge 59 minuti.

Ciò consente di adattare il funzionamento a zone con diversi modelli di occupazione, dalle aree di passaggio alle sale in cui gli utenti rimangono per periodi prolungati.

Funzionamento automatico in base all’occupazione

In modalità occupazione, il sistema può gestire automaticamente l’accensione e lo spegnimento dell’illuminazione in base alla presenza rilevata e alle condizioni di luminosità configurate.

Questa automazione consente di ridurre il tempo in cui le lampade restano accese inutilmente, soprattutto negli spazi utilizzati in modo intermittente.

Possibilità di funzionamento in modalità assenza

Il rilevatore può essere utilizzato anche con un pulsante compatibile per lavorare in modalità assenza. In questa configurazione, l’accensione avviene manualmente tramite pulsante e lo spegnimento può essere effettuato manualmente o automaticamente al termine del periodo di occupazione.

Legrand indica come pulsante compatibile per questa applicazione il riferimento 077040.

Alimentazione a 230 volt con neutro

Il Legrand 048806 utilizza un collegamento a 3 conduttori con neutro e funziona con una tensione nominale di 230 volt in corrente alternata.

La frequenza di funzionamento supportata è compresa tra 50 e 60 hertz.

Il suo consumo elettrico in standby è di circa 0,8 watt, consentendo di mantenere sempre attive le funzioni di rilevamento con un consumo ridotto.

Potenza di commutazione fino a 2.000 watt

La scheda tecnica aggiornata Legrand indica una potenza massima di commutazione di 2.000 watt per il dispositivo.

Specifica inoltre una corrente massima di spunto di 8,5 ampere. Il carico collegato deve essere sempre selezionato nel rispetto di questi valori e delle caratteristiche specifiche della tecnologia di illuminazione utilizzata.

Installazione incassata in controsoffitto

Il rilevatore è progettato principalmente per una installazione incassata a soffitto. Può essere fissato direttamente in un controsoffitto mediante le griffe di montaggio incluse.

Può anche essere installato in una scatola Batibox da 50 millimetri di profondità, offrendo diverse opzioni per integrarlo nel sistema di installazione dell’edificio.

Possibilità di montaggio a superficie

Sebbene il prodotto sia concepito principalmente per il montaggio incassato, Legrand consente una installazione a superficie sul soffitto tramite l’accessorio specifico riferimento 048875.

Questa possibilità facilita l’utilizzo del rilevatore in ristrutturazioni o in spazi in cui non sia possibile effettuare un montaggio incassato.

Collegamento tramite morsetti automatici

Il Legrand 048806 dispone di morsetti automatici per facilitare e velocizzare il cablaggio durante l’installazione.

Questo sistema elimina la necessità del serraggio convenzionale con viti nei collegamenti del rilevatore e garantisce una connessione rapida e sicura quando si utilizzano i conduttori adeguati.

Configurazione tramite strumento Legrand

I parametri del rilevatore possono essere regolati con precisione tramite lo strumento di configurazione Legrand riferimento 088240.

Questa possibilità consente di adattare direttamente sul luogo di installazione fattori come la sensibilità e il livello di luminosità per ottenere una risposta più adatta alle dimensioni, alle condizioni ambientali e alla modalità di utilizzo di ciascuno spazio.

Protezione IP20 per interni

Il rilevatore presenta un grado di protezione IP20 ed è destinato principalmente a installazioni interne in ambienti asciutti.

La sua temperatura ambiente di funzionamento è compresa tra -5 e 45 gradi Celsius, consentendone l’utilizzo nelle condizioni abituali di uffici, centri educativi, sale riunioni e altri edifici interni.

Scocca bianca in materiale termoplastico

Il corpo del sensore è realizzato in materiale termoplastico di colore bianco, con finitura lucida e tonalità simile a RAL 9003.

Il suo design discreto facilita l’integrazione visiva nei soffitti bianchi tipici di uffici, locali commerciali e spazi terziari.

Caratteristiche tecniche del Legrand 048806

• Marca: Legrand.
• Gamma: Mosaic.
• Riferimento: 048806.
• Codice EAN: 3245060488062.
• Tipo di prodotto: rilevatore di movimento e presenza per illuminazione.
• Tecnologia di rilevamento: infrarossi passivi e ultrasuoni.
• Angolo di rilevamento: 360 gradi.
• Diametro di copertura: 8 metri.
• Altezza ottimale di installazione: 2,5 metri.
• Portata laterale massima: 4 metri.
• Portata frontale massima: 6 metri.
• Distanza ottimale tra rilevatori: 6 metri.
• Controllo in base al livello di luce naturale: sì.
• Sensibilità regolabile: sì.
• Soglia di luminosità regolabile: tra 5 e 1.275 lux.
• Tempo minimo di accensione: 5 secondi.
• Tempo massimo di funzionamento configurato: 59 minuti.
• Tensione nominale: 230 volt in corrente alternata.
• Frequenza: tra 50 e 60 hertz.
• Tipo di collegamento: 3 conduttori con neutro.
• Potenza massima di commutazione: 2.000 watt.
• Corrente massima di spunto: 8,5 ampere.
• Consumo in standby: 0,8 watt.
• Collegamento elettrico: morsetti automatici.
• Tipo di montaggio: incassato a soffitto.
• Fissaggio diretto in controsoffitto: sì, mediante griffe incluse.
• Installazione in scatola: compatibile con scatola Batibox da 50 millimetri di profondità.
• Montaggio a superficie: possibile con accessorio Legrand 048875.
• Grado di protezione: IP20.
• Temperatura ambiente di funzionamento: tra -5 e 45 gradi Celsius.
• Materiale: termoplastico.
• Colore: bianco.
• Colore simile: RAL 9003.
• Funzionamento remoto: sì.
• Strumento di configurazione compatibile: Legrand 088240.
• Modalità assenza tramite pulsante: sì.
• Pulsante compatibile indicato da Legrand: riferimento 077040.

Rilevamento preciso per automatizzare l’illuminazione

Il Legrand 048806 combina infrarossi passivi e ultrasuoni per offrire un rilevamento di presenza a 360 gradi in spazi fino a 8 metri di diametro. La doppia tecnologia consente di migliorare il rilevamento in uffici, sale riunioni, aule e open space dove si desidera automatizzare l’illuminazione in modo affidabile.

La regolazione di sensibilità e luminosità, la temporizzazione configurabile, il basso consumo in standby, il collegamento tramite morsetti automatici e le diverse opzioni di montaggio consentono di adattare il rilevatore alle esigenze specifiche di ogni installazione e di sfruttare la luce naturale disponibile per ridurre gli accensioni inutili.
