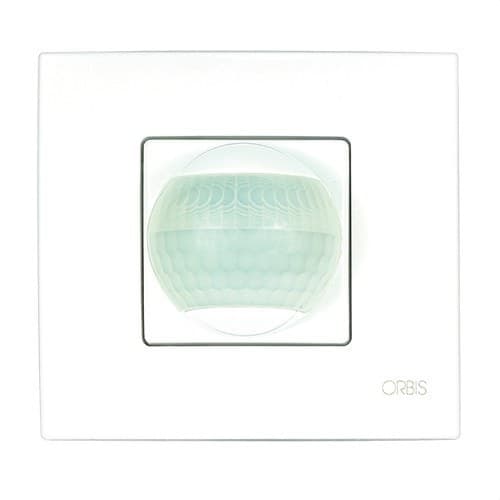

Rilevatore di movimento ORBIMAT DET.REGBL.: 0 6M 1,2M ALT.200° 5-2000 LUX 230V TEMPORIZZAZIONE:

Il rilevatore di movimento Orbis ORBIMAT, riferimento OB132612, è un sensore PIR da incasso progettato per automatizzare l’accensione e lo spegnimento dell’illuminazione in ambienti interni. Si installa in una scatola da incasso universale da 65 x 65 mm e offre un angolo di rilevamento di 200°, con una portata regolabile fino a 6 metri e un’altezza di installazione consigliata tra 0,8 e 1,5 metri.

ORBIMAT consente di sostituire un interruttore convenzionale con un sistema automatico di rilevamento senza necessità di apportare grandi modifiche all’impianto. Integra la regolazione del tempo di intervento e della luminosità, funzione impulso, comando manuale a tre posizioni, possibilità di collegare pulsanti aggiuntivi e relè con commutazione al passaggio per lo zero per lavorare con diverse tecnologie di illuminazione.

Rilevamento PIR con copertura di 200°

Orbis ORBIMAT utilizza due sensori PIR per rilevare le variazioni di radiazione infrarossa prodotte da persone e altre fonti di calore in movimento. Il suo campo di rilevamento raggiunge fino a 6 metri e può essere regolato per adattarsi alle dimensioni dell’ambiente.

L’angolo di rilevamento di 200° garantisce un’ampia copertura da una posizione a parete, risultando particolarmente adatto per ingressi, corridoi, disimpegni, servizi igienici e altre aree di passaggio interne.

Installazione da incasso in scatola da 65 x 65 mm

ORBIMAT è progettato per il montaggio a parete all’interno di una scatola da incasso universale da 65 x 65 mm. Questa configurazione consente di sostituire determinati interruttori manuali esistenti con un rilevatore automatico sfruttando la posizione della scatola già installata.

Orbis indica un’altezza di montaggio compresa tra 0,8 e 1,5 metri. La posizione finale deve essere scelta tenendo conto che i sensori PIR rilevano con maggiore efficacia i movimenti che attraversano trasversalmente i fasci di rilevamento.

Portata regolabile fino a 6 metri

Il campo di rilevamento può essere regolato tra 0 e 6 metri. Questa regolazione consente di limitare la zona sorvegliata per evitare attivazioni causate da movimenti al di fuori dell’area che si desidera controllare.

La portata indicata corrisponde alle condizioni di riferimento del produttore e può variare in funzione della temperatura ambiente, dell’orientamento, dell’altezza di installazione e della direzione di movimento delle persone.

Temporizzazione da 30 secondi a 20 minuti

Il tempo di spegnimento può essere regolato da 30 secondi fino a circa 20 minuti. Inoltre, il rilevatore dispone di una funzione specifica a impulso che mantiene l’uscita attiva per 1 secondo e successivamente rimane 4 secondi senza rilevamento.

Questa varietà di tempi ne facilita l’adattamento sia a zone di passaggio rapido sia a spazi in cui è opportuno mantenere l’illuminazione accesa per diversi minuti dopo il rilevamento del movimento.

Regolazione della luminosità da 5 a 2000 lux

Il sensore crepuscolare integrato consente di impostare la soglia di intervento tra 5 e 2000 lux. In funzionamento automatico, ORBIMAT può essere configurato affinché l’illuminazione si accenda solo quando rileva movimento e il livello di luce ambientale è inferiore al valore selezionato.

In questo modo si riducono gli accensioni inutili durante le ore in cui è presente sufficiente illuminazione naturale.

Tre modalità di funzionamento manuale

Il dispositivo incorpora un selettore manuale nascosto con tre posizioni che consente di scegliere il comportamento del circuito in base alle esigenze del momento:

• Automatico: l’illuminazione è controllata dal rilevamento di movimento e dal livello di luminosità selezionato.
• Accensione permanente: mantiene il carico collegato indipendentemente dal rilevamento.
• Spegnimento permanente: mantiene il carico scollegato.

Queste opzioni sono utili per interventi di manutenzione, pulizia o situazioni occasionali in cui si desidera disattivare temporaneamente il funzionamento automatico.

Compatibile con pulsanti aggiuntivi

ORBIMAT consente di collegare pulsanti esterni per attivare manualmente una nuova temporizzazione. Questa funzione permette di utilizzare il rilevatore anche come temporizzatore per scale, combinando l’azionamento automatico tramite presenza con punti di attivazione manuale aggiuntivi.

I pulsanti esterni possono includere segnalazione tramite neon o LED purché si rispetti il limite indicato da Orbis, inferiore a 1 mA a 230 V.

Commutazione al passaggio per lo zero

Il rilevatore incorpora un relè con rilevamento del passaggio per lo zero. Questa tecnologia effettua la commutazione in prossimità dello zero della forma d’onda di tensione, contribuendo a ridurre gli stress elettrici prodotti all’accensione di determinati carichi elettronici.

Questa caratteristica migliora l’adattamento a tecnologie come illuminazione LED, fluorescente o a basso consumo entro i limiti di potenza specificati dal produttore.

Capacità di commutazione di 6 A

ORBIMAT dispone di un circuito di uscita con potere di interruzione di 6 A a 230 V CA con cos φ = 1. Il carico massimo ammesso dipende dal tipo di illuminazione collegata.

• Lampade a incandescenza: fino a 1300 W.
• Fluorescenti: fino a 1300 VA.
• Alogene a bassa tensione 12 V CA: fino a 1300 VA.
• Alogene a 230 V CA: fino a 1300 W.
• Lampade a basso consumo: fino a 1300 VA.
• Downlight: fino a 1300 VA.
• Illuminazione LED: fino a 500 VA.

Indicatore LED di stato

Il dispositivo incorpora una spia LED che facilita il controllo dello stato del rilevatore. La segnalazione consente di identificare situazioni come il rilevamento di movimento o condizioni di luminosità superiori al livello configurato.

Compensazione della temperatura

ORBIMAT integra un compensatore di temperatura destinato a mantenere un comportamento stabile del sistema di rilevamento. Come accade con i rilevatori PIR, la sensibilità può ridursi quando la temperatura della persona o dell’oggetto rilevato si avvicina molto alla temperatura ambiente.

Morsetti di collegamento rapido

Il collegamento elettrico avviene tramite morsetti rapidi senza vite. Il rilevatore accetta conduttori rigidi o flessibili con sezioni comprese tra 0,75 e 1,5 mm², con una lunghezza di spelatura indicata di 7 mm.

Caratteristiche tecniche di Orbis ORBIMAT OB132612

• Marca: Orbis.
• Riferimento: OB132612.
• Modello: ORBIMAT.
• Tipo: rilevatore di movimento per il controllo dell’illuminazione.
• Tecnologia di rilevamento: PIR.
• Numero di sensori: 2.
• Numero di circuiti: 1.
• Installazione: da incasso a parete.
• Scatola compatibile: scatola da incasso universale da 65 x 65 mm.
• Altezza di installazione: tra 0,8 e 1,5 m.
• Angolo di rilevamento: 200°.
• Campo di rilevamento: regolabile tra 0 e 6 m.
• Temporizzazione: da 30 secondi a 20 minuti.
• Funzione impulso: 1 s ON / 4 s OFF.
• Sensibilità luminosa: da 5 a 2000 lux.
• Modalità manuali: automatico, accensione permanente e spegnimento permanente.
• Pulsanti esterni: sì.
• Pulsanti esterni luminosi: compatibili con consumo inferiore a 1 mA a 230 V.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50/60 Hz.
• Potere di interruzione: 6 A a 230 V CA, cos φ = 1.
• Rilevamento del passaggio per lo zero: sì.
• Consumo proprio: 0,9 W, circa 6,5 VA.
• Carico massimo incandescente: 1300 W.
• Carico massimo fluorescente: 1300 VA.
• Carico massimo alogeno 12 V CA: 1300 VA.
• Carico massimo alogeno 230 V CA: 1300 W.
• Carico massimo basso consumo: 1300 VA.
• Carico massimo downlight: 1300 VA.
• Carico massimo LED: 500 VA.
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Temperatura di funzionamento: da 0 a 40 °C.
• Temperatura di trasporto e stoccaggio: da -10 a 50 °C.
• Collegamento: morsetti rapidi senza vite.
• Sezione del conduttore: 0,75-1,5 mm², rigido o flessibile.
• Lunghezza di spelatura: 7 mm.
• Dimensioni esterne: 93 x 86 x 66,5 mm.
• Peso netto: 140 g.

Applicazioni del rilevatore ORBIMAT

Il formato da incasso e la possibilità di sostituire un interruttore convenzionale rendono ORBIMAT una soluzione particolarmente pratica per automatizzare l’illuminazione in diversi spazi interni:

• Ingressi e portoni.
• Corridoi di abitazioni.
• Scale e aree comuni.
• Bagni e cabine sanitarie.
• Ripostigli e locali di servizio.
• Hotel ed edifici pubblici.
• Locali commerciali e uffici.

Rilevatore e temporizzatore per scale in un unico dispositivo

Orbis ORBIMAT OB132612 combina rilevamento automatico del movimento, controllo crepuscolare e temporizzazione in un dispositivo predisposto per sostituire determinati interruttori convenzionali. La portata regolabile fino a 6 metri e la copertura di 200° consentono di adattare il rilevamento a diverse aree interne.

La possibilità di integrare pulsanti aggiuntivi, la modalità manuale a tre posizioni e la funzione impulso ampliano le possibilità d’uso, mentre la commutazione al passaggio per lo zero consente di lavorare con illuminazione LED fino a 500 VA e altre tecnologie compatibili.

Importante: ORBIMAT dispone di protezione IP20 ed è destinato a installazioni interne. Il montaggio e il cablaggio devono essere eseguiti seguendo le istruzioni di Orbis e rispettando i carichi massimi indicati per ciascuna tecnologia di illuminazione.
