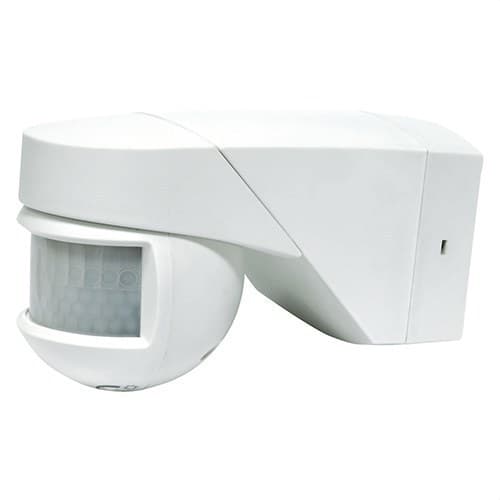

Rilevatore di movimento MULTIMAT SB.PARETE SOFFITTO ACC.ANGOLO DET.: 12M FT.8M(4+4)LAT.20°C

Il rilevatore di movimento Orbis MULTIMAT, riferimento OB134212, è un sensore PIR da superficie progettato per automatizzare l’accensione e lo spegnimento dei circuiti di illuminazione. Si distingue per la sua versatilità di montaggio, poiché può essere installato a parete o a soffitto e adattarsi anche a angoli e spigoli, offrendo una soluzione flessibile per ingressi, porticati, garage, cortili, ripostigli e altre aree interne o esterne.

MULTIMAT offre un ampio angolo di rilevamento di 200°, con una portata frontale fino a 12 metri e laterale fino a 8 metri a 20 °C. Inoltre, consente di regolare il tempo di intervento tra 3 secondi e 30 minuti e di selezionare il livello di luminosità tra 5 e 2000 lux. Il suo involucro IP55 garantisce protezione contro la polvere e i getti d’acqua, consentendone l’uso in ambienti più impegnativi rispetto a un rilevatore convenzionale da interno.

Rilevatore di movimento PIR con copertura di 200°

Orbis MULTIMAT utilizza la tecnologia a infrarossi passivi PIR mediante due sensori. Il dispositivo rileva le variazioni di radiazione infrarossa prodotte da persone e altre fonti di calore che attraversano il suo campo di rilevamento, senza emettere radiazioni per effettuare la captazione.

Quando rileva movimento e il livello di luce ambientale è inferiore al valore impostato, attiva il circuito di uscita. Una volta che non rileva più movimento, mantiene l’illuminazione accesa per il tempo selezionato prima di disattivarla automaticamente.

Fino a 12 metri di portata frontale

Nelle condizioni di riferimento stabilite da Orbis, MULTIMAT raggiunge fino a 12 metri in direzione frontale e 8 metri di copertura laterale a una temperatura ambiente di 20 °C.

Il rilevamento è più efficace quando la persona attraversa trasversalmente i fasci del sensore rispetto a quando si muove direttamente verso il rilevatore. Come accade con qualsiasi rilevatore PIR, anche la temperatura ambiente può influire sulla portata, soprattutto quando si avvicina alla temperatura corporea.

Montaggio a parete o a soffitto

Uno dei principali vantaggi di MULTIMAT è la sua versatilità di installazione. Può essere fissato in superficie sia su una parete sia su un soffitto, consentendo di adattare il sensore a diverse configurazioni architettoniche.

Orbis raccomanda un’altezza massima di installazione di 3 metri, con un intervallo ideale tra 2 e 3 metri per ottenere una buona copertura.

Installazione in angolo o spigolo

Oltre al montaggio convenzionale a parete o a soffitto, il design della base consente di installare MULTIMAT in angoli e spigoli. Il listino ufficiale Orbis indica espressamente questa possibilità di montaggio per il riferimento OB134212.

La base incorpora zone predisposte per adattare il fissaggio a diverse superfici, facilitando l’orientamento del rilevatore in ingressi, facciate e altre ubicazioni in cui un’installazione completamente piana non è la soluzione più adatta.

Testa orientabile

La testa del rilevatore può essere ruotata di circa 180° in senso orizzontale e di circa 45° in senso verticale. Ciò consente di spostare il campo di rilevamento verso l’area che si desidera realmente controllare dopo aver fissato la base.

Questa capacità di orientamento è particolarmente utile quando il rilevatore deve essere installato in una posizione condizionata dal cablaggio o dalla geometria dell’edificio.

Base a innesto per facilitare l’installazione

La base di fissaggio incorpora i collegamenti elettrici, in modo che possa essere installata e cablata prima di inserire successivamente il corpo del rilevatore. Se è necessario smontare MULTIMAT per manutenzione, non è necessario rimuovere la base né rifare i collegamenti elettrici.

Questo sistema facilita le operazioni di montaggio e manutenzione, soprattutto in installazioni professionali con più rilevatori.

Temporizzazione regolabile da 3 secondi a 30 minuti

Il ritardo di spegnimento può essere regolato da circa 3 secondi fino a 30 minuti. Ogni nuova rilevazione riavvia il tempo selezionato, in modo che l’illuminazione rimanga attiva finché continua a esserci movimento all’interno della zona controllata.

I tempi ridotti sono particolarmente adatti a zone di passaggio rapido, mentre le temporizzazioni più lunghe consentono di utilizzare il rilevatore in garage, porticati, magazzini e spazi in cui gli utenti rimangono per diversi minuti.

Regolazione crepuscolare da 5 a 2000 lux

MULTIMAT incorpora un sensore di luminosità con un intervallo di regolazione tra 5 e 2000 lux. L’utente può configurare il rilevatore affinché l’illuminazione si attivi solo quando la luce ambientale è inferiore al livello selezionato.

Con una regolazione elevata può funzionare anche in presenza di molta luce ambientale, mentre le impostazioni vicine al minimo consentono di riservare l’accensione principalmente a condizioni di scarsa luce o oscurità.

Limitatore del campo di rilevamento incluso

Orbis fornisce MULTIMAT con limitatori di campo che consentono di escludere determinate zone della lente. I limitatori sono suddivisi in settori che possono essere adattati in base alla copertura richiesta.

Questa funzione consente di ridurre rilevamenti indesiderati provenienti, ad esempio, da zone di passaggio vicine, accessi adiacenti o settori che si trovano fuori dall’area che si desidera realmente controllare.

Protezione IP55 per interno ed esterno

Il rilevatore dispone di grado di protezione IP55 secondo EN 60529, offrendo protezione contro l’ingresso di polvere e contro i getti d’acqua. È indicato sia per determinate aree interne sia per applicazioni esterne compatibili.

Orbis ne prevede l’utilizzo in porticati, pianerottoli, garage, ripostigli, cortili, magazzini e altre aree residenziali, commerciali o industriali.

Funzionamento tra -20 e 40 °C

L’intervallo di temperatura di funzionamento specificato dal produttore è compreso tra -20 e +40 °C. Per trasporto e stoccaggio, la scheda tecnica prevede temperature tra -20 e +50 °C.

È necessario evitare di orientare o installare il rilevatore direttamente su fonti di calore, apparecchi di climatizzazione, correnti d’aria, superfici molto riflettenti o fonti luminose che possano influire sul funzionamento del sensore.

Relè con commutazione al passaggio per lo zero

MULTIMAT incorpora il rilevamento del passaggio per lo zero per eseguire la manovra elettrica in prossimità dell’attraversamento dello zero dell’onda di tensione. Questa caratteristica aiuta a ridurre gli stress elettrici durante la connessione di determinati carichi elettronici.

Il dispositivo controlla un circuito e presenta un potere di interruzione di 10 A a 230 V CA con cos φ = 1.

Compatibile con illuminazione LED e altre tecnologie

Orbis MULTIMAT può controllare diverse tecnologie di illuminazione entro i carichi massimi raccomandati dal produttore:

• Lampade a incandescenza: fino a 2000 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 1200 VA.
• Alogene a 230 V CA: fino a 2000 W.
• Lampade a basso consumo: fino a 1200 VA.
• Downlight: fino a 1200 VA.
• Illuminazione LED: fino a 400 VA.

Alimentazione a 230 V

Il riferimento OB134212 funziona con un’alimentazione di 230 V CA ±10% e una frequenza nominale di 50 Hz. Il suo consumo proprio è di circa 1,5 W, equivalente a 8,5 VA.

Il collegamento avviene tramite morsetti a vite, accettando conduttori con sezione compresa tra 1 e 2,5 mm².

Formato compatto e robusto

La scheda tecnica vigente di Orbis indica dimensioni esterne approssimative di 72 x 80 x 127 mm e un peso netto di 235 g. Il suo formato compatto consente di disporre di un’ampia copertura di 200° senza ricorrere a un rilevatore di grandi dimensioni.

Applicazioni di Orbis MULTIMAT

Grazie alla protezione IP55, all’ampio campo di rilevamento e alle diverse possibilità di montaggio, MULTIMAT può essere utilizzato in numerosi spazi in cui è utile automatizzare l’illuminazione:

• Ingressi e accessi alle abitazioni.
• Porticati e verande.
• Garage e parcheggi.
• Cortili e aree esterne.
• Ripostigli e magazzini.
• Pianerottoli e scale.
• Corridoi e aree di passaggio.
• Facciate e accessi agli edifici.
• Locali commerciali.
• Installazioni residenziali, commerciali e industriali compatibili.

Caratteristiche tecniche di Orbis MULTIMAT OB134212

• Marca: Orbis.
• Riferimento: OB134212.
• Modello: MULTIMAT.
• Tipo: rilevatore di movimento per il controllo dell’illuminazione.
• Tecnologia di rilevamento: PIR.
• Numero di sensori: 2.
• Numero di circuiti: 1.
• Installazione: montaggio in superficie.
• Posizioni di montaggio: parete, soffitto, angolo o spigolo.
• Base: a innesto con collegamenti elettrici.
• Angolo di rilevamento: 200°.
• Portata frontale: fino a 12 m a 20 °C.
• Portata laterale: fino a 8 m a 20 °C.
• Altezza massima di installazione: 3 m.
• Altezza consigliata: tra 2 e 3 m.
• Orientamento orizzontale: circa 180°.
• Orientamento verticale: circa 45°.
• Temporizzazione: da 3 secondi a 30 minuti.
• Sensibilità luminosa: da 5 a 2000 lux.
• Limitatore di campo: incluso.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50 Hz.
• Consumo proprio: circa 1,5 W (8,5 VA).
• Potere di interruzione: 10 A a 230 V CA, cos φ = 1.
• Rilevamento del passaggio per lo zero: sì.
• Carico massimo incandescente: 2000 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 1200 VA.
• Carico massimo alogeno 230 V CA: 2000 W.
• Carico massimo a basso consumo: 1200 VA.
• Carico massimo downlight: 1200 VA.
• Carico massimo LED: 400 VA.
• Grado di protezione: IP55 secondo EN 60529.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Temperatura di funzionamento: -20 a +40 °C.
• Temperatura di trasporto e stoccaggio: -20 a +50 °C.
• Connessione: morsetti a vite.
• Sezione del conduttore: 1-2,5 mm².
• Dimensioni approssimative: 72 x 80 x 127 mm.
• Peso netto: 235 g.

Rilevatore versatile per parete, soffitto e angoli

Orbis MULTIMAT OB134212 si distingue dai rilevatori murali convenzionali per la varietà di posizioni in cui può essere installato. La possibilità di utilizzarlo a parete, a soffitto, in angolo o su spigolo facilita la scelta della collocazione che offra la migliore copertura in ogni progetto.

Il suo rilevamento di 200°, la portata frontale fino a 12 metri, la protezione IP55, la temporizzazione fino a 30 minuti e la compatibilità con LED fino a 400 VA offrono una soluzione completa per automatizzare l’illuminazione in abitazioni, condomini e spazi professionali.

Importante: le portate di 12 e 8 metri corrispondono alle condizioni di riferimento specificate da Orbis a 20 °C. La copertura reale può variare in base alla temperatura, all’altezza e all’orientamento del rilevatore e alla direzione in cui le persone attraversano i suoi fasci di rilevamento.
