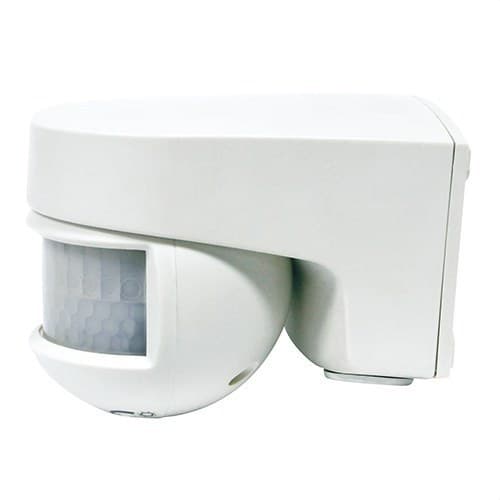

Rilevatore di movimento Isimat SB.PARETE ORIENT.140° CAMPO RILEV.: FT.12M LAT.8M(4+4)A 20°C 5-2000

Il rilevatore di movimento Orbis ISIMAT, riferimento OB134312, è progettato per automatizzare l’accensione e lo spegnimento dell’illuminazione mediante rilevamento infrarosso PIR. Si installa a parete in superficie e offre un angolo di rilevamento di 140°, una portata frontale fino a 12 metri e una copertura laterale di 8 metri a 20 °C, risultando particolarmente adatto per accessi, facciate, porticati, ripostigli, pianerottoli e altre zone di passaggio.

La sua testa orientabile consente di dirigere l’area di rilevamento verso la zona che si desidera controllare. Inoltre, integra una regolazione indipendente del tempo di accensione tra 3 secondi e 30 minuti e della sensibilità luminosa tra 5 e 2000 lux. Grazie al grado di protezione IP55 può essere installato sia in interni sia in ambienti esterni esposti a polvere e getti d’acqua.

Rilevamento PIR con copertura di 140°

L’Orbis ISIMAT utilizza la tecnologia di rilevamento PIR per identificare le variazioni di radiazione infrarossa prodotte da persone o da altre fonti di calore che si muovono all’interno della sua area di copertura. Il rilevatore non emette radiazioni per effettuare il rilevamento.

Il suo angolo di rilevamento è di 140° e la testa dispone di una rotazione orizzontale fino a 180°, facilitando l’orientamento verso accessi, zone di passaggio o aree specifiche da coprire.

Fino a 12 metri di portata frontale

Nelle condizioni specificate da Orbis, il rilevatore raggiunge fino a 12 metri in direzione frontale e 8 metri di copertura laterale a una temperatura ambiente di 20 °C. L’altezza massima indicata per l’installazione è di 3 metri, ed è consigliabile posizionarlo tra 2 e 3 metri.

La portata effettiva può variare in funzione dell’altezza e dell’orientamento del rilevatore, della temperatura ambiente e della traiettoria con cui le persone attraversano il campo di rilevamento.

Temporizzazione regolabile da 3 secondi a 30 minuti

L’ISIMAT consente di selezionare per quanto tempo l’illuminazione rimane attiva dopo il rilevamento del movimento. La temporizzazione può essere regolata da circa 3 secondi fino a 30 minuti.

Questa ampia regolazione consente di utilizzare tempi brevi in zone di passaggio rapido oppure di mantenere l’illuminazione attiva per periodi più lunghi in accessi, portici, magazzini e altri spazi in cui gli utenti sostano più a lungo.

Regolazione della luminosità tra 5 e 2000 lux

Il sensore crepuscolare integrato consente di impostare il livello di illuminazione ambientale al di sotto del quale il rilevatore deve intervenire. Il suo intervallo di regolazione va da 5 a 2000 lux.

In questo modo, può essere configurato per attivare l’illuminazione solo durante la notte o in ambienti poco illuminati, oppure per estendere il funzionamento anche in condizioni con maggiore luce naturale.

Protezione IP55 per installazione esterna

L’Orbis ISIMAT ha un grado di protezione IP55 secondo EN 60529. Questo involucro offre protezione contro l’ingresso di polvere in quantità dannose e contro i getti d’acqua, consentendone l’utilizzo in installazioni esterne idonee.

Il produttore prevede applicazioni come porticati, facciate, accessi, ripostigli e pianerottoli. La temperatura normale di funzionamento è compresa tra -20 e 40 °C, con limiti di funzionamento da -30 a 50 °C.

Potere di interruzione di 10 A

Il rilevatore controlla un circuito e offre un potere di interruzione di 10 A a 230 V CA con cos φ = 1. La potenza massima collegabile dipende dal tipo di carico utilizzato.

Per l’illuminazione LED, Orbis indica un carico massimo consigliato di 400 VA. Con lampade a incandescenza e alogene alimentate a 230 V ammette fino a 2000 W, mentre per fluorescenti, lampade a basso consumo, downlight e alogene a bassa tensione il carico consigliato raggiunge 1200 VA.

Commutazione al passaggio per lo zero

L’ISIMAT incorpora il rilevamento del passaggio per lo zero nella commutazione. Questa tecnologia esegue la manovra elettrica in un punto vicino allo zero dell’onda di tensione, contribuendo a ridurre le sollecitazioni elettriche sul contatto del relè, soprattutto con determinati tipi di carichi elettronici.

Installazione a parete in superficie

Il rilevatore è progettato per essere fissato direttamente su una parete liscia. Le sue dimensioni esterne sono di circa 72 mm di larghezza, 80 mm di altezza e 100 mm di profondità, offrendo un formato compatto per applicazioni esterne.

Il collegamento avviene tramite morsetti a vite per conduttori con sezioni comprese tra 0,75 e 1,5 mm². L’apparecchio funziona a 230 V CA ±10% e 50/60 Hz, con un consumo proprio di 6 VA, equivalente a circa 1 W.

Caratteristiche tecniche dell’Orbis ISIMAT OB134312

• Marca: Orbis.
• Riferimento: OB134312.
• Modello: ISIMAT.
• Tipo: rilevatore di movimento per il controllo dell’illuminazione.
• Tecnologia di rilevamento: PIR.
• Numero di sensori: 1.
• Numero di circuiti: 1.
• Montaggio: a parete in superficie.
• Angolo di rilevamento: 140°.
• Rotazione orizzontale della testa: 180°.
• Campo di rilevamento frontale: fino a 12 m a 20 °C.
• Campo di rilevamento laterale: fino a 8 m a 20 °C.
• Altezza massima di installazione: 3 m.
• Altezza di installazione consigliata: tra 2 e 3 m.
• Temporizzazione: da 3 secondi a 30 minuti.
• Sensibilità luminosa: regolabile da 5 a 2000 lux.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50/60 Hz.
• Consumo proprio: 6 VA, circa 1 W.
• Potere di interruzione: 10 A a 230 V CA, cos φ = 1.
• Rilevamento del passaggio per lo zero: sì.
• Carico massimo incandescente: 2000 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 1200 VA.
• Carico massimo alogeno 230 V CA: 2000 W.
• Carico massimo basso consumo: 1200 VA.
• Carico massimo downlight: 1200 VA.
• Carico massimo LED: 400 VA.
• Grado di protezione: IP55.
• Classe di protezione: Classe II con montaggio corretto.
• Temperatura di funzionamento: da -20 a 40 °C.
• Limite di funzionamento: da -30 a 50 °C.
• Temperatura di trasporto e stoccaggio: da -35 a 60 °C.
• Connessione: morsetti a vite.
• Sezione del conduttore: da 0,75 a 1,5 mm².
• Dimensioni: circa 72 x 80 x 100 mm.
• Peso netto: 155 g.

Automazione dell’illuminazione per aree esterne e di passaggio

L’Orbis ISIMAT OB134312 consente di automatizzare l’illuminazione combinando il rilevamento del movimento e il controllo della luminosità ambientale. Questo evita di dipendere da interruttori manuali e permette di mantenere le lampade spente quando non c’è movimento o quando il livello di luce naturale è sufficiente.

La sua portata frontale di 12 metri, la protezione IP55, l’orientamento orizzontale della testa e l’ampio intervallo di temporizzazione lo rendono particolarmente pratico in abitazioni, condomini, negozi e altre installazioni in cui è necessario controllare automaticamente l’illuminazione esterna o delle aree di circolazione.

Importante: il carico collegato deve rispettare i limiti stabiliti da Orbis per ciascuna tecnologia di illuminazione. Il rilevatore deve essere installato e collegato seguendo le istruzioni del produttore e la normativa elettrica applicabile.
