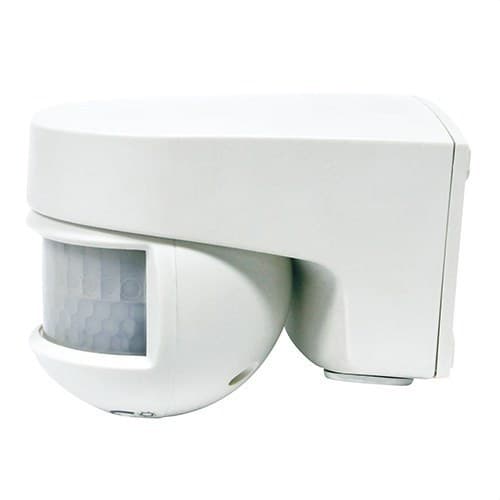

Rilevatore di movimento Isimat+SB.MURO ORIENT.200° CAMPO RILEV.: FT.12M LAT.8M(4+4)A 20°C 5-2000

Il rilevatore di movimento Orbis ISIMAT+, riferimento OB134112, è progettato per automatizzare i circuiti di illuminazione mediante rilevamento infrarosso PIR. Si installa a superficie a parete e offre un ampio angolo di rilevamento di 200°, con una portata fino a 12 metri in direzione frontale e 8 metri in direzione laterale a 20 °C.

La sua testa orientabile consente una rotazione orizzontale fino a 180°, facilitando l’adattamento del campo di rilevamento a ingressi, facciate, porticati, ripostigli, pianerottoli e altre zone di passaggio. Inoltre, permette di regolare il tempo di accensione tra 3 secondi e 30 minuti e di selezionare la soglia di luminosità tra 5 e 2000 lux. La protezione IP55 lo rende particolarmente adatto per installazioni esterne e interne esposte a condizioni ambientali impegnative.

Ampio angolo di rilevamento di 200°

L’Orbis ISIMAT+ incorpora due sensori PIR e offre una copertura di 200°, ampliando considerevolmente l’area sorvegliata da un’installazione a parete. Questa configurazione consente di rilevare il movimento sia frontalmente rispetto al dispositivo sia lateralmente.

A una temperatura ambiente di riferimento di 20 °C, Orbis specifica una portata frontale massima di 12 metri e una copertura laterale di 8 metri. L’altezza massima di installazione è di 3 metri, mentre la posizione consigliata è compresa tra 2 e 3 metri.

Testa orientabile orizzontalmente fino a 180°

La testa dell’ISIMAT+ può ruotare orizzontalmente fino a 180°, consentendo di indirizzare la zona di rilevamento verso l’area che si desidera realmente controllare. Questa caratteristica ne facilita l’adattamento alla geometria di facciate, ingressi e aree di passaggio senza dover posizionare il rilevatore perfettamente di fronte alla zona di transito.

La portata reale può variare in funzione dell’altezza di installazione, dell’orientamento scelto, della temperatura ambiente e del senso di movimento delle persone rispetto ai sensori PIR.

Temporizzazione regolabile da 3 secondi a 30 minuti

Il tempo durante il quale il circuito rimane attivato dopo il rilevamento del movimento può essere regolato tra 3 secondi e 30 minuti. Questo ampio intervallo consente di configurare il rilevatore sia per zone di passaggio rapido sia per spazi in cui è necessario mantenere l’illuminazione accesa per periodi più lunghi.

La regolazione si effettua direttamente sul rilevatore, facilitando la messa in servizio dell’impianto.

Regolazione della luminosità tra 5 e 2000 lux

L’ISIMAT+ integra il controllo del livello di luce ambientale. La soglia di intervento può essere impostata tra 5 e 2000 lux, in modo che il circuito di illuminazione si attivi per movimento solo quando le condizioni di luminosità sono inferiori al valore selezionato.

Questa funzione consente di evitare accensioni inutili durante le ore con sufficiente luce naturale e di adattare il comportamento del rilevatore a ogni ubicazione.

Protezione IP55 per esterni

L’Orbis ISIMAT+ dispone di grado di protezione IP55 secondo EN 60529, offrendo protezione contro la polvere e i getti d’acqua. Per questo motivo è adatto a installazioni esterne idonee, oltre che all’impiego in interni.

La sua temperatura normale di funzionamento è compresa tra -20 e 40 °C. Orbis specifica inoltre limiti di funzionamento tra -30 e 50 °C e un intervallo di stoccaggio e trasporto tra -35 e 60 °C.

Commutazione al passaggio per lo zero

Il rilevatore incorpora il rilevamento del passaggio per lo zero per effettuare la commutazione del carico in un punto prossimo allo zero dell’onda elettrica. Questa soluzione è particolarmente utile con determinati carichi elettronici e contribuisce a ridurre gli stress elettrici prodotti durante le manovre.

L’ISIMAT+ controlla un circuito e offre un potere di interruzione di 10 A a 230 V CA con cos φ = 1.

Compatibile con diverse tecnologie di illuminazione

Orbis stabilisce diversi carichi massimi consigliati in base al tipo di illuminazione collegata al rilevatore:

• Lampade a incandescenza: fino a 2000 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 1200 VA.
• Alogene a 230 V CA: fino a 2000 W.
• Lampade a basso consumo: fino a 1200 VA.
• Downlight: fino a 1200 VA.
• Illuminazione LED: fino a 400 VA.

Alimentazione a 230 V e basso consumo

L’ISIMAT+ funziona con un’alimentazione di 230 V CA ±10% e una frequenza di 50/60 Hz. Il suo consumo proprio è di circa 1 W, equivalente a 6 VA.

Il collegamento avviene tramite morsetti a vite e accetta conduttori con sezione compresa tra 0,75 e 1,5 mm².

Formato compatto per montaggio a parete

Il rilevatore presenta dimensioni approssimative di 72 x 80 x 100 mm e un peso netto di 155 g. È concepito per l’installazione a superficie su una parete liscia, lasciando accessibili gli elementi necessari per orientare e configurare correttamente il rilevatore.

Applicazioni dell’Orbis ISIMAT+

Il suo ampio angolo di 200°, la protezione IP55 e la portata fino a 12 metri lo rendono particolarmente adatto ad automatizzare l’illuminazione in zone interne ed esterne dove si desidera che le lampade funzionino solo quando viene rilevato movimento.

• Ingressi e accessi a abitazioni.
• Facciate e portici.
• Porticati.
• Ripostigli.
• Pianerottoli e scale.
• Corridoi e zone di passaggio.
• Garage e aree condominiali.
• Accessi a negozi ed edifici.

Caratteristiche tecniche dell’Orbis ISIMAT+ OB134112

• Marca: Orbis.
• Riferimento: OB134112.
• Modello: ISIMAT+.
• Tipo: rilevatore di movimento per il controllo dell’illuminazione.
• Tecnologia di rilevamento: PIR.
• Numero di sensori: 2.
• Numero di circuiti: 1.
• Installazione: a superficie a parete.
• Angolo di rilevamento: 200°.
• Rotazione orizzontale: fino a 180°.
• Portata frontale: fino a 12 m a 20 °C.
• Portata laterale: fino a 8 m a 20 °C.
• Altezza massima di installazione: 3 m.
• Altezza consigliata: tra 2 e 3 m.
• Temporizzazione: da 3 secondi a 30 minuti.
• Sensibilità luminosa: regolabile da 5 a 2000 lux.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50/60 Hz.
• Potere di interruzione: 10 A a 230 V CA, cos φ = 1.
• Rilevamento del passaggio per lo zero: sì.
• Consumo proprio: circa 1 W (6 VA).
• Carico massimo incandescente: 2000 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 1200 VA.
• Carico massimo alogeno 230 V CA: 2000 W.
• Carico massimo basso consumo: 1200 VA.
• Carico massimo downlight: 1200 VA.
• Carico massimo LED: 400 VA.
• Grado di protezione: IP55 secondo EN 60529.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Temperatura di funzionamento: -20 a 40 °C.
• Limiti di funzionamento: -30 a 50 °C.
• Temperatura di trasporto e stoccaggio: -35 a 60 °C.
• Connessione: morsetti a vite.
• Sezione del conduttore: 0,75-1,5 mm².
• Dimensioni: 72 x 80 x 100 mm.
• Peso netto: 155 g.

Controllo automatico dell’illuminazione con ampia copertura

L’Orbis ISIMAT+ OB134112 combina una copertura di 200°, due sensori PIR, orientamento orizzontale e una portata fino a 12 metri per automatizzare efficacemente l’illuminazione delle zone di passaggio. La regolazione indipendente del tempo e della luminosità consente di adattarne il funzionamento alle esigenze specifiche di ogni installazione.

La sua protezione IP55, la commutazione al passaggio per lo zero e la compatibilità con illuminazione LED fino a 400 VA completano un rilevatore particolarmente versatile per abitazioni, condomini, negozi e altre installazioni in cui si desidera accendere l’illuminazione solo quando necessario.

Importante: la portata indicata corrisponde alle condizioni di riferimento stabilite da Orbis e può variare in base alla temperatura ambiente, all’altezza, all’orientamento e al senso di movimento. L’installazione elettrica deve essere eseguita seguendo le istruzioni del produttore e rispettando i carichi massimi raccomandati.
