Timer regolabile da 30 secondi a 10 minuti

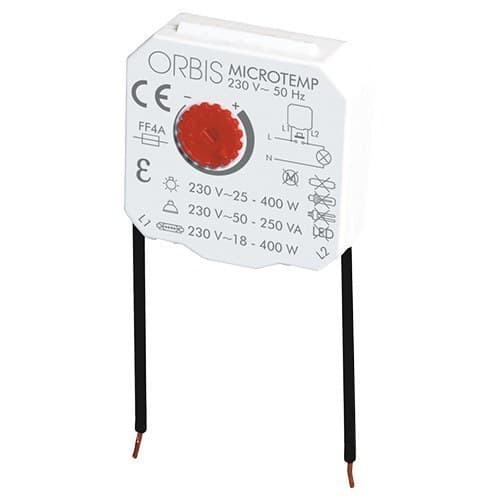

Il temporizzatore Orbis MICROTEMP, riferimento OB200004, è un temporizzatore elettronico compatto da 230 V progettato per automatizzare l’accensione e lo spegnimento di circuiti di illuminazione durante un periodo regolabile da 30 secondi a 10 minuti. Le sue dimensioni ridotte consentono un’installazione nascosta dietro un pulsante, in una scatola da incasso universale, scatola di derivazione, cassetta di ispezione o controsoffitto.

MICROTEMP utilizza un collegamento a soli 2 fili e non necessita del conduttore neutro nel punto di installazione. È compatibile con pulsanti standard, supporta pulsanti aggiuntivi senza limite e dispone di temporizzazione rearmabile, per cui una nuova pressione durante il ciclo riavvia il tempo selezionato.

Temporizzazione regolabile da 30 secondi a 10 minuti

Il tempo di funzionamento si regola tramite il comando situato sul frontale del dispositivo. L’intervallo compreso tra 30 secondi e 10 minuti consente di adattare l’accensione a scale, corridoi, cortili condominiali, bagni e altre zone in cui l’illuminazione deve rimanere attiva solo per un tempo determinato.

Una volta trascorso il periodo selezionato, MICROTEMP scollega automaticamente il carico. Se si aziona nuovamente un pulsante mentre il temporizzatore è ancora attivo, il ciclo ricomincia dall’inizio.

Installazione a 2 fili e senza neutro

Una delle principali caratteristiche del MICROTEMP è il collegamento mediante soli due conduttori. Il dispositivo si collega in parallelo con il pulsante e non necessita del neutro nella scatola da incasso.

Questa configurazione ne facilita l’integrazione in determinati impianti esistenti in cui arrivano soltanto la fase e il ritorno dell’illuminazione, evitando modifiche importanti al cablaggio.

Montaggio nascosto in scatola da incasso o cassetta di derivazione

Il corpo del temporizzatore misura circa 40 x 40 x 14 mm, quindi può essere alloggiato dietro un pulsante all’interno di una scatola universale oppure installato in una scatola di derivazione, cassetta di ispezione o controsoffitto.

Una volta montato, il MICROTEMP rimane nascosto e l’utente continua a comandare l’illuminazione tramite pulsanti convenzionali, senza dover installare un dispositivo specifico visibile.

Compatibile con qualsiasi pulsante standard

Orbis specifica la compatibilità con pulsanti convenzionali presenti sul mercato. Inoltre, è possibile installare pulsanti aggiuntivi senza limite, consentendo di attivare lo stesso circuito da diversi punti di una scala, corridoio o area comune.

Supporta anche pulsanti luminosi, nell’ambito della configurazione prevista dal produttore.

Temporizzazione rearmabile

Il funzionamento rearmabile consente di prolungare automaticamente il periodo di illuminazione. Quando si preme di nuovo durante una temporizzazione attiva, il MICROTEMP avvia un nuovo ciclo completo con lo stesso tempo impostato.

Questa funzione è particolarmente utile in scale e aree comuni, poiché diversi utenti possono riavviare la temporizzazione man mano che accedono allo spazio.

Uso come temporizzatore scala e temporizzatore

Oltre a essere utilizzato come temporizzatore scala, le istruzioni di Orbis prevedono diverse modalità di collegamento per sfruttarlo come temporizzatore all’eccitazione o alla diseccitazione.

Il suo design consente, tra le altre possibilità, di trasformare determinati impulsi di lunga durata in impulsi temporizzati più brevi, sempre seguendo gli schemi elettrici indicati dal produttore.

Progettato per illuminazione a incandescenza e alogena

MICROTEMP utilizza un’uscita elettronica tramite semiconduttore. A causa del suo sistema di funzionamento a 2 fili, Orbis stabilisce carichi minimi e massimi specifici che devono essere rispettati.

• Lampade a incandescenza: da 25 a 400 W.
• Alogene a bassa tensione 12 V CA: da 50 a 250 VA.
• Alogene a 230 V CA: da 18 a 400 W.

Non compatibile con LED né carichi elettronici

È importante tenere presente che l’Orbis MICROTEMP non è progettato per tutti i tipi di illuminazione. Il produttore indica espressamente che non deve essere utilizzato con carichi elettronici.

• Illuminazione LED: non compatibile.
• Lampade fluorescenti: non compatibili.
• Lampade a basso consumo CFL: non compatibili.
• Downlight elettronici: non compatibili.
• Motori: non compatibili.
• Relè: non compatibili.

Per impianti con illuminazione LED o carichi elettronici devono essere utilizzati temporizzatori Orbis specificamente progettati per tali tecnologie.

Potere di interruzione di 1,5 A

Il MICROTEMP offre un potere di interruzione di 1,5 A a 230 V CA. Il suo elemento di commutazione è di tipo semiconduttore, pertanto devono essere rispettati sia l’intensità massima sia gli intervalli di potenza minimi e massimi indicati per ciascun carico compatibile.

Protezione tramite fusibile interno

Il dispositivo incorpora un fusibile rapido tipo F da 4 A per la protezione interna. Questo fusibile non è intercambiabile, quindi non è progettato per essere sostituito dall’utente.

Basso consumo proprio

Il consumo del temporizzatore è di circa 0,5 W, equivalente a 5,5 VA. Funziona con alimentazione a 230 V CA e frequenza di 50 Hz.

Protezione IP20 per installazioni interne

MICROTEMP dispone di grado di protezione IP20 secondo EN 60529 e Classe II quando è installato correttamente. È destinato a ubicazioni interne e protetto all’interno di una scatola da incasso, cassetta di ispezione o involucro adeguato.

Il suo intervallo di temperatura di funzionamento è compreso tra -10 e +50 °C, mentre per trasporto e stoccaggio ammette temperature da -20 a +60 °C.

Caratteristiche tecniche dell’Orbis MICROTEMP OB200004

• Marca: Orbis.
• Riferimento: OB200004.
• Modello: MICROTEMP.
• Tipo: temporizzatore elettronico / automatico scala.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Temporizzazione: da 30 secondi a 10 minuti.
• Temporizzazione rearmabile: sì.
• Installazione: 2 fili.
• Neutro necessario: no.
• Pulsanti aggiuntivi: senza limite.
• Compatibilità con pulsanti standard: sì.
• Tipo di uscita: semiconduttore.
• Potere di interruzione: 1,5 A a 230 V CA.
• Consumo proprio: 5,5 VA, circa 0,5 W.
• Protezione interna: fusibile rapido F da 4 A non intercambiabile.
• Carico a incandescenza: 25-400 W.
• Carico alogeno 12 V CA: 50-250 VA.
• Carico alogeno 230 V CA: 18-400 W.
• Compatibilità con fluorescenti: no.
• Compatibilità con CFL: no.
• Compatibilità con downlight elettronici: no.
• Compatibilità con LED: no.
• Compatibilità con motori: no.
• Compatibilità con relè: no.
• Montaggio: nascosto in scatola da incasso, cassetta di ispezione, scatola di derivazione o controsoffitto.
• Dimensioni approssimative del corpo: 40 x 40 x 14 mm.
• Sezione del conduttore: 1 mm².
• Peso netto: 22 g.
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II con montaggio corretto.
• Temperatura di funzionamento: -10 a +50 °C.
• Temperatura di trasporto e stoccaggio: -20 a +60 °C.

Temporizzazione nascosta senza modificare il meccanismo visibile

L’Orbis MICROTEMP OB200004 consente di aggiungere lo spegnimento automatico a un impianto mantenendo i pulsanti convenzionali. Le sue dimensioni ridotte ne facilitano l’occultamento dietro il meccanismo e il collegamento a 2 fili consente di utilizzarlo in impianti in cui non è disponibile il neutro in quel punto.

La temporizzazione da 30 secondi a 10 minuti, il funzionamento rearmabile e la possibilità di collegare più pulsanti lo rendono una soluzione particolarmente pratica per scale, cortili condominiali, corridoi e altre zone di passaggio dotate di illuminazione a incandescenza o alogena.

Importante: MICROTEMP non è compatibile con illuminazione LED, fluorescenti, CFL, downlight elettronici, motori né relè. Prima dell’installazione deve essere verificato che il carico rientri negli intervalli minimi e massimi indicati da Orbis.
