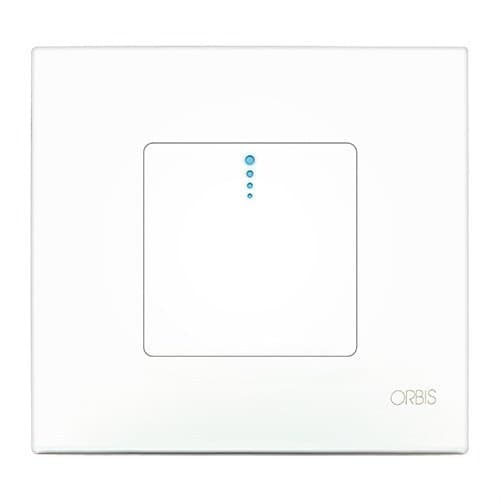

Timer pulsamat da 30 secondi a 10 minuti

Il temporizzatore Orbis PULSAMAT, riferimento OB200001, è un automatico per scale elettronico progettato per controllare l’accensione temporizzata di impianti di illuminazione. Funziona a 230 V, si installa ad incasso in una scatola da incasso universale e consente di regolare il tempo di funzionamento tra 30 secondi e 10 minuti.

La sua attivazione avviene tramite un sensore tattile capacitivo integrato sul frontale, senza bisogno di esercitare pressione, e supporta anche pulsanti esterni aggiuntivi. A differenza del PULSALUZ a 2 fili, il PULSAMAT utilizza un’installazione a 3 fili ed è predisposto per lavorare con diverse tecnologie di illuminazione, inclusi LED, fluorescenti, alogene e lampade a basso consumo, entro i carichi massimi indicati da Orbis.

Temporizzazione regolabile da 30 secondi a 10 minuti

L’Orbis PULSAMAT consente di selezionare il tempo durante il quale l’illuminazione rimane accesa dopo ogni attivazione. Il range di regolazione va da circa 30 secondi fino a 10 minuti, offrendo flessibilità per adattare il funzionamento a scale, corridoi, ingressi, garage, ripostigli, bagni e altre aree di passaggio.

Il selettore di temporizzazione rimane nascosto dietro la cornice esterna, aiutando a evitare modifiche accidentali o manomissioni una volta impostato il tempo desiderato.

Sensore tattile capacitivo

L’attivazione principale avviene tramite un sensore tattile situato nella parte frontale del meccanismo. Basta toccarne la superficie per avviare la temporizzazione, senza bisogno di azionare meccanicamente un pulsante.

Il frontale incorpora inoltre un LED di segnalazione che facilita l’individuazione e il controllo del meccanismo.

Funzionamento reinnescabile

Il PULSAMAT dispone di temporizzazione reinnescabile. Se il sensore frontale o uno qualsiasi dei pulsanti aggiuntivi viene azionato mentre il circuito rimane acceso, inizia un nuovo ciclo completo di temporizzazione.

Questa caratteristica è particolarmente pratica in scale e aree comuni, poiché diversi utenti possono prolungare il periodo di illuminazione man mano che avanzano nell’impianto.

Compatibile con pulsanti esterni

Oltre al sensore capacitivo integrato, il PULSAMAT consente di collegare pulsanti esterni per attivare l’illuminazione da diversi punti dell’impianto.

Supporta anche pulsanti luminosi con lampada al neon fino a un consumo complessivo massimo di 6 mA a 230 V. In questo modo può essere integrato in impianti con diversi punti di comando.

Il manuale Orbis indica inoltre che, se il contatto di un pulsante aggiuntivo viene mantenuto chiuso tramite un interruttore, il circuito può rimanere acceso in modo continuo finché tale contatto resta chiuso.

Installazione elettronica a 3 fili

Il riferimento OB200001 utilizza un collegamento a 3 fili. Questa caratteristica consente di impiegare un relè di uscita e di lavorare con una varietà di tecnologie di illuminazione superiore rispetto ai temporizzatori elettronici a 2 fili progettati solo per determinati carichi.

Il montaggio avviene ad incasso in una scatola da incasso universale da 65 x 65 mm e il collegamento elettrico avviene tramite morsetti a vite.

Adatto a diversi tipi di lampade

Orbis definisce il PULSAMAT adatto a diverse sorgenti luminose, sempre nel rispetto della potenza massima raccomandata per ciascuna tecnologia.

• Lampade a incandescenza: fino a 1300 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 1000 VA.
• Alogene a 230 V CA: fino a 1300 W.
• Lampade a basso consumo: fino a 600 VA.
• Downlight: fino a 400 VA.
• Illuminazione LED: fino a 90 VA.

Questa compatibilità lo rende un’alternativa particolarmente versatile per ristrutturazioni e sostituzioni di vecchi automatici per scale quando l’impianto utilizza diverse tecnologie di illuminazione.

Relè di uscita da 6 A

Il temporizzatore incorpora un relè con potere di interruzione di 6 A a 230 V CA con cos φ = 1. La scelta del carico collegato deve essere effettuata tenendo conto sia di questa intensità massima sia dei limiti specifici stabiliti da Orbis per ciascuna tecnologia di illuminazione.

Compatibile con la serie 27 di Simon

La scheda tecnica Orbis indica la compatibilità del PULSAMAT con i meccanismi della serie 27 di Simon, facilitandone l’integrazione in determinati impianti esistenti o progetti di rinnovamento.

Formato da incasso e design discreto

Il meccanismo presenta dimensioni esterne approssimative di 93 x 86 x 42,5 mm e un peso netto di 53 g. Una volta installato, l’elettronica rimane alloggiata all’interno della scatola universale e all’esterno resta il frontale con il sensore tattile e l’indicatore luminoso.

La regolazione del tempo rimane protetta dietro la cornice, consentendo di mantenere un aspetto pulito e rendendo più difficile modificare accidentalmente la configurazione.

Basso consumo proprio

Il PULSAMAT presenta un consumo proprio approssimativo di 0,7 W, equivalente a 5,5 VA. L’apparecchio rimane alimentato per rilevare il contatto sul sensore e gestire elettronicamente la temporizzazione.

Protezione IP20 per installazioni interne

Il temporizzatore dispone di grado di protezione IP20 secondo EN 60529 e Classe II di protezione in condizioni di montaggio corrette. È destinato a installazioni interne protette dall’acqua e dall’umidità diretta.

La sua temperatura di funzionamento è compresa tra -10 e +50 °C, mentre per trasporto e stoccaggio ammette temperature tra -20 e +60 °C.

Applicazioni dell’Orbis PULSAMAT

La combinazione di sensore tattile, pulsanti aggiuntivi e temporizzazione regolabile lo rende particolarmente indicato per controllare l’illuminazione in aree dove non è necessario mantenere le lampade accese in modo permanente.

• Scale di condomini.
• Corridoi e ingressi.
• Cortili condominiali.
• Garage.
• Seminterrati e ripostigli.
• Bagni e servizi igienici.
• Aree comuni di edifici.
• Illuminazione interna temporizzata.

Caratteristiche tecniche dell’Orbis PULSAMAT OB200001

• Marca: Orbis.
• Riferimento: OB200001.
• Modello: PULSAMAT.
• Tipo: temporizzatore elettronico / automatico per scale.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Range di temporizzazione: da 30 secondi a 10 minuti.
• Azionamento: sensore tattile capacitivo.
• Funzionamento reinnescabile: sì.
• Pulsanti esterni: sì.
• Pulsanti luminosi: fino a 6 mA a 230 V.
• Installazione elettrica: 3 fili.
• Tipo di contatto: relè.
• Potere di interruzione: 6 A a 230 V CA, cos φ = 1.
• Consumo proprio: 0,7 W, circa 5,5 VA.
• Carico massimo incandescente: 1300 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 1000 VA.
• Carico massimo alogeno 230 V CA: 1300 W.
• Carico massimo basso consumo: 600 VA.
• Carico massimo downlight: 400 VA.
• Carico massimo LED: 90 VA.
• Montaggio: ad incasso in scatola da incasso universale.
• Scatola compatibile: 65 x 65 mm.
• Connessione: morsetti a vite.
• Sezione del conduttore: 0,75-1,5 mm².
• Coppia massima di serraggio: 0,4 Nm.
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II con montaggio corretto.
• Temperatura di funzionamento: -10 a +50 °C.
• Temperatura di trasporto e stoccaggio: -20 a +60 °C.
• Dimensioni: 93 x 86 x 42,5 mm.
• Peso netto: 53 g.
• Compatibilità: serie 27 di Simon.

Controllo temporizzato per illuminazione LED e convenzionale

L’Orbis PULSAMAT OB200001 combina l’azionamento tattile con una temporizzazione fino a 10 minuti e la possibilità di integrare pulsanti aggiuntivi. La sua installazione a 3 fili e l’uscita tramite relè consentono di utilizzarlo con illuminazione LED e con diverse tecnologie di lampade entro i carichi stabiliti dal produttore.

Rispetto a un’illuminazione permanentemente collegata, il temporizzatore consente di spegnere automaticamente il circuito al termine del periodo selezionato, rappresentando una soluzione pratica per automatizzare scale e altre aree comuni o di passaggio.

Importante: l’installazione del PULSAMAT deve essere eseguita da personale qualificato seguendo lo schema di collegamento Orbis. Il produttore raccomanda di evitare l’installazione in prossimità di fonti di campi elettromagnetici particolarmente intensi e di rispettare sempre i carichi massimi indicati per ciascun tipo di illuminazione.
