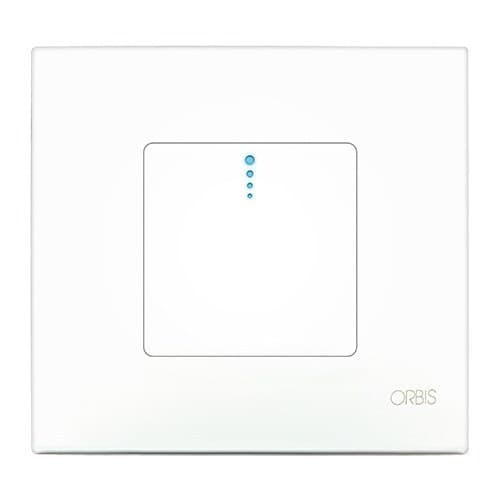

Timer Pulsaluz da 30 secondi a 10 minuti

Il Orbis PULSALUZ, riferimento OB200000, è un temporizzatore elettronico per automatizzare l’accensione di circuiti di illuminazione per un tempo determinato. Si installa ad incasso in una scatola da incasso universale, funziona a 230 V e consente di regolare la temporizzazione tra 30 secondi e 10 minuti, risultando particolarmente adatto per scale, corridoi, ingressi, garage, cantine, ripostigli, bagni e altre zone di passaggio.

L’accensione avviene tramite un sensore tattile capacitivo integrato sul frontale, quindi basta toccarlo senza dover esercitare pressione. Consente inoltre di collegare pulsanti esterni aggiuntivi e dispone di funzionamento rearmabile: se viene nuovamente azionato durante una temporizzazione attiva, inizia un nuovo ciclo completo.

Temporizzazione regolabile da 30 secondi a 10 minuti

Il PULSALUZ consente di regolare il tempo di funzionamento dell’illuminazione tra circa 30 secondi e 10 minuti. Il selettore di regolazione rimane nascosto dietro il telaio esterno, contribuendo a evitare modifiche accidentali o manomissioni non autorizzate una volta configurato.

Questa regolazione permette di adattare il funzionamento a ogni zona. I tempi più brevi sono adatti a spazi di passaggio rapido, mentre i periodi più lunghi consentono di mantenere l’illuminazione accesa più a lungo in scale, garage, bagni o aree comuni.

Sensore tattile capacitivo integrato

Una delle caratteristiche principali dell’Orbis PULSALUZ è l’azionamento tramite sensore capacitivo. L’utente deve semplicemente entrare in contatto con la superficie frontale per attivare la temporizzazione, senza dover azionare meccanicamente un pulsante.

Il frontale incorpora anche un LED di segnalazione che facilita l’identificazione del meccanismo.

Funzionamento rearmabile

Il temporizzatore è rearmabile durante il funzionamento. Ogni volta che si tocca nuovamente il sensore o si aziona uno dei pulsanti esterni mentre l’illuminazione rimane accesa, la temporizzazione ricomincia dall’inizio.

Questa funzione risulta particolarmente utile in scale e aree comuni, poiché diversi utenti possono prolungare automaticamente il tempo di accensione man mano che utilizzano l’impianto.

Compatibile con pulsanti esterni

Oltre al sensore tattile incorporato, il PULSALUZ supporta pulsanti esterni aggiuntivi. In questo modo, un unico circuito può essere attivato da diversi punti di una scala, corridoio o area comune.

Orbis indica la compatibilità con pulsanti luminosi con una corrente fino a 6 mA a 230 V. Se il contatto del pulsante aggiuntivo viene mantenuto chiuso tramite un interruttore, l’apparecchio può rimanere permanentemente acceso finché tale contatto resta chiuso.

Installazione a 2 fili

Il Orbis PULSALUZ utilizza un’installazione elettronica a 2 fili, una caratteristica particolarmente utile in determinati interventi di ristrutturazione e sostituzione di meccanismi temporizzati dove non è disponibile il conduttore neutro nella scatola del meccanismo.

Il montaggio avviene ad incasso in una scatola universale da 65 x 65 mm. Il collegamento elettrico si effettua mediante morsetti a vite per conduttori con sezione da 0,75 a 1,5 mm².

Progettato per lampade a incandescenza e alogene

Il riferimento OB200000 è specificamente progettato per carichi di illuminazione a incandescenza e alogeni. Il produttore stabilisce i seguenti intervalli di carico consigliati:

• Lampade a incandescenza: da 25 a 500 W.
• Lampade alogene a bassa tensione a 12 V CA: da 50 a 300 VA.
• Lampade alogene a 230 V CA: da 18 a 500 W.

Importante: Orbis specifica espressamente che PULSALUZ non è adatto a carichi elettronici. Non deve essere utilizzato con lampade fluorescenti, lampade a basso consumo, downlight elettronici né illuminazione LED. Per questo tipo di carichi, devono essere selezionati temporizzatori Orbis specificamente compatibili.

Protezione tramite fusibile rapido

Il temporizzatore incorpora internamente un fusibile rapido tipo F da 3,15 A non intercambiabile. L’elemento di commutazione è di tipo semiconduttore, adatto al funzionamento elettronico del dispositivo entro i carichi specificati dal produttore.

Basso consumo proprio

Il consumo proprio del PULSALUZ è di circa 0,7 W, equivalenti a 5,3 VA. Trattandosi di un temporizzatore installato permanentemente nel circuito, questo consumo ridotto limita l’energia necessaria per mantenere attivo il sistema di controllo.

Design per installazione ad incasso

Il meccanismo presenta dimensioni esterne approssimative di 93 x 86 x 42,5 mm e un peso netto di 48 g. È predisposto per il montaggio in scatola universale e il suo design consente di integrare il sistema di temporizzazione direttamente nella zona di comando dell’illuminazione.

La scheda tecnica di Orbis indica inoltre la compatibilità con i meccanismi della serie 27 di Simon, facilitandone l’integrazione in determinate installazioni esistenti.

Protezione IP20 per ambienti interni

Il PULSALUZ dispone di grado di protezione IP20 secondo EN 60529 e Classe II di protezione quando è installato correttamente. È destinato a installazioni interne protette dall’umidità diretta.

Il suo intervallo di temperatura di funzionamento è compreso tra -10 e +50 °C, mentre per trasporto e stoccaggio ammette temperature comprese tra -20 e +60 °C.

Applicazioni dell’Orbis PULSALUZ

Il PULSALUZ è pensato principalmente per installazioni in cui l’illuminazione deve rimanere attiva solo per periodi limitati. Tra le applicazioni abituali si trovano:

• Scale condominiali.
• Corridoi e ingressi.
• Cortili condominiali.
• Garage.
• Cantine e ripostigli.
• Bagni e servizi igienici.
• Aree comuni di edifici.
• Spazi di passaggio con illuminazione a incandescenza o alogena compatibile.

Caratteristiche tecniche dell’Orbis PULSALUZ OB200000

• Marca: Orbis.
• Riferimento: OB200000.
• Modello: PULSALUZ.
• Tipo: temporizzatore elettronico / automatico per scale.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Temporizzazione: da 30 secondi a 10 minuti.
• Azionamento: sensore tattile capacitivo.
• Pulsanti esterni: sì.
• Pulsanti luminosi: compatibili fino a 6 mA a 230 V.
• Funzionamento rearmabile: sì.
• Installazione elettrica: 2 fili.
• Montaggio: ad incasso in scatola da meccanismo universale.
• Scatola consigliata: universale da 65 x 65 mm.
• Tipo di contatto: semiconduttore.
• Protezione interna: fusibile rapido F da 3,15 A non intercambiabile.
• Consumo proprio: 0,7 W (5,3 VA).
• Carico a incandescenza: 25-500 W.
• Carico alogeno 12 V CA: 50-300 VA.
• Carico alogeno 230 V CA: 18-500 W.
• Compatibilità con fluorescenti: no.
• Compatibilità con basso consumo: no.
• Compatibilità con downlight elettronici: no.
• Compatibilità con LED: no.
• Indicatore LED: sì.
• Grado di protezione: IP20.
• Classe di protezione: Classe II con montaggio corretto.
• Temperatura di funzionamento: -10 a +50 °C.
• Temperatura di trasporto e stoccaggio: -20 a +60 °C.
• Sezione del conduttore: 0,75-1,5 mm².
• Coppia massima di serraggio: 0,4 Nm.
• Dimensioni: 93 x 86 x 42,5 mm.
• Peso netto: 48 g.
• Compatibilità: serie 27 di Simon.

Temporizzazione semplice con un tocco

L’Orbis PULSALUZ OB200000 combina in un unico meccanismo il pulsante e il temporizzatore, consentendo di controllare l’illuminazione semplicemente toccando il sensore frontale. La regolazione da 30 secondi a 10 minuti e la possibilità di aggiungere pulsanti esterni lo rendono una soluzione pratica per automatizzare circuiti di illuminazione in zone di passaggio.

La sua installazione a 2 fili facilita determinate sostituzioni e ristrutturazioni, mentre le regolazioni nascoste aiutano a mantenere la configurazione selezionata una volta installato.

Importante: PULSALUZ è progettato esclusivamente per i carichi a incandescenza e alogeni specificati da Orbis. Non è compatibile con illuminazione LED né con altri carichi elettronici. Inoltre, non devono essere collegati più meccanismi PULSALUZ per controllare un unico carico.
