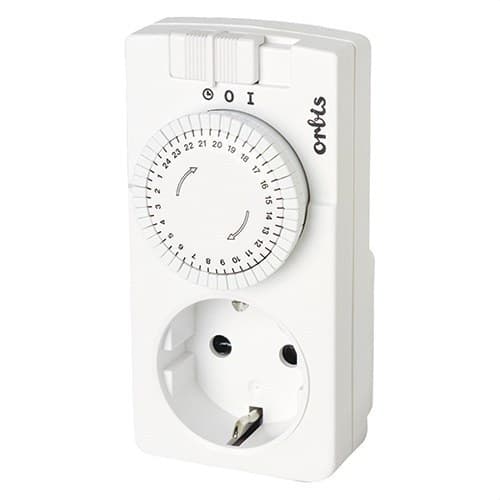

Programmatore a spina D T-15 GIORNALIERO S/RSVA.230V 3500W ESF.30 MN

Il programmatore a spina Orbis DOMO D T-30, riferimento OB162232, è un interruttore orario analogico progettato per automatizzare l’accensione e lo spegnimento giornaliero di apparecchi elettrici collegati a una presa di corrente. Funziona a 230 V, dispone di una ghiera da 24 ore con intervalli minimi di programmazione di 30 minuti e supporta una capacità di commutazione di 16(4) A, rappresentando una soluzione pratica per controllare illuminazione, riscaldamento, piccoli elettrodomestici e altre apparecchiature compatibili.

La sua installazione è particolarmente semplice: basta collegare il programmatore a una presa Schuko e inserire in esso l’apparecchio che si desidera controllare. La programmazione si effettua direttamente tramite i cavallotti della ghiera frontale, senza schermi, app o configurazioni elettroniche. Inoltre, integra protezione bambini e un selettore manuale che consente di scegliere tra funzionamento automatico, accensione permanente e spegnimento permanente.

Programmazione giornaliera in intervalli di 30 minuti

L’Orbis DOMO D T-30 utilizza una ghiera analogica da 24 ore suddivisa in 48 cavallotti di programmazione. Ogni segmento rappresenta un intervallo di 30 minuti, consentendo di impostare diversi periodi di funzionamento nell’arco della giornata.

Una volta configurato, il programma si ripete ogni giorno. Questa caratteristica è particolarmente utile per automatizzare apparecchi che devono funzionare sempre nelle stesse fasce orarie, senza dover eseguire manualmente l’accensione e lo spegnimento ogni giorno.

Programmazione semplice tramite ghiera frontale

La ghiera frontale è progettata per facilitare sia la lettura dell’ora sia la configurazione dei periodi di accensione. Per impostare il programma si selezionano i cavallotti corrispondenti alle fasce in cui deve funzionare l’apparecchio collegato.

La regolazione dell’ora si effettua ruotando la ghiera fino a far coincidere l’ora attuale con l’indice del programmatore. Trattandosi di un sistema analogico, non richiede menu di configurazione né conoscenze specifiche di programmazione elettronica.

Interruttore manuale con tre modalità di funzionamento

Il DOMO incorpora un selettore manuale che consente di modificare il funzionamento senza alterare la programmazione impostata. L’utente può selezionare tre modalità in base alle proprie esigenze.

• Automatico: l’apparecchio collegato si accende e si spegne secondo il programma giornaliero impostato.
• Accensione permanente: mantiene alimentata l’apparecchiatura indipendentemente dal programma.
• Spegnimento permanente: disconnette il carico senza dover rimuovere il programmatore dalla presa di corrente.

Queste posizioni consentono di annullare temporaneamente la programmazione, ad esempio durante le vacanze, per lavori di manutenzione o in situazioni in cui è necessario mantenere l’apparecchio acceso più a lungo del solito.

Collegamento diretto a presa Schuko

L’Orbis OB162232 è un dispositivo a spina, quindi non richiede montaggio su quadro elettrico né installazione su guida DIN. È dotato di spina e presa di corrente Schuko Tipo F, consentendo di posizionarlo direttamente tra una presa elettrica e l’apparecchio che si desidera automatizzare.

Questo sistema ne facilita l’utilizzo in abitazioni, uffici, negozi e altri ambienti in cui si desidera aggiungere una programmazione oraria a un apparecchio senza modificare l’impianto elettrico esistente.

Fino a 3500 W con carichi compatibili

Il programmatore dispone di un potere di interruzione di 16(4) A a 230 V CA. Orbis specifica per la gamma DOMO un carico massimo fino a 3500 W con lampade a incandescenza e alogene da 230 V.

La potenza ammissibile dipende dal tipo di carico collegato. I carichi induttivi, i motori, i trasformatori e determinati sistemi di illuminazione possono presentare correnti di spunto elevate, pertanto occorre rispettare sempre la capacità indicata per ciascun tipo di utilizzatore.

• Incandescenza: fino a 3500 W.
• Alogene a 230 V: fino a 3500 W.
• Alogene a bassa tensione da 12 V: fino a 2250 VA.
• Potere di interruzione: 16(4) A a 230 V CA.

Protezione bambini integrata

La presa Schuko del DOMO incorpora la protezione bambini per aiutare a evitare il contatto accidentale con le parti in tensione. Questa caratteristica è particolarmente utile nelle applicazioni domestiche in cui il programmatore rimane collegato in modo permanente a una presa accessibile.

Senza riserva di carica

Il riferimento OB162232 corrisponde alla versione senza riserva di carica. Pertanto, il meccanismo orario funziona alimentato direttamente dalla rete elettrica e non incorpora una batteria di backup per mantenere l’avanzamento dell’orologio durante un’interruzione dell’alimentazione.

I cavallotti che definiscono la programmazione rimangono fisicamente impostati, ma dopo un’interruzione di corrente può essere necessario regolare nuovamente l’ora attuale sulla ghiera.

Precisione del meccanismo orario

Orbis specifica per il meccanismo una precisione di marcia di ±1 secondo al giorno a una temperatura di riferimento di 22 °C. Il consumo proprio del programmatore è di 1,6 VA.

Protezione IP20 per uso interno

Il DOMO D T-30 dispone di grado di protezione IP20 secondo EN 60529 ed è concepito per l’uso in interni. La documentazione Orbis indica una temperatura massima di funzionamento di 60 °C.

Per applicazioni esterne o in luoghi esposti a pioggia e polvere, Orbis dispone di versioni specifiche DOMO Intemperie con un involucro diverso, pertanto questo riferimento non deve essere utilizzato come sostituto di un programmatore adatto all’esterno.

Applicazioni dell’Orbis DOMO D T-30

Grazie alla programmazione giornaliera e all’installazione diretta su una presa Schuko, l’OB162232 può essere utilizzato per automatizzare numerosi apparecchi elettrici entro i limiti di carico specificati dal produttore.

• Accensione e spegnimento programmati di lampade.
• Simulazione di presenza durante assenze o vacanze.
• Programmazione di radiatori e di determinati apparecchi di riscaldamento compatibili.
• Controllo orario di piccoli elettrodomestici.
• Automazione dell’illuminazione decorativa.
• Controllo di apparecchi elettrici in abitazioni, uffici o locali.
• Riduzione dei consumi evitando che determinati apparecchi rimangano accesi inutilmente.

Caratteristiche tecniche dell’Orbis OB162232

• Marca: Orbis.
• Riferimento: OB162232.
• Modello ufficiale: DOMO D T-30.
• Tipo: programmatore orario analogico a spina.
• Programmazione: giornaliera.
• Ghiera: 24 ore.
• Numero di cavallotti: 48.
• Intervallo minimo di programmazione: 30 minuti.
• Riserva di carica: no.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Potere di interruzione: 16(4) A a 230 V CA.
• Potenza massima con carichi resistivi compatibili: fino a 3500 W.
• Carico massimo incandescente: 3500 W.
• Carico massimo alogeno 230 V: 3500 W.
• Carico massimo alogeno 12 V: 2250 VA.
• Consumo proprio: 1,6 VA.
• Precisione di marcia: ±1 s/giorno a 22 °C.
• Tipo di spina e presa: Schuko Tipo F.
• Protezione bambini: sì.
• Comando manuale: automatico / accensione permanente / spegnimento permanente.
• Grado di protezione: IP20.
• Temperatura massima indicata: 60 °C.
• Uso: interno.

Automazione semplice senza installazione elettrica

L’Orbis DOMO D T-30 OB162232 è una soluzione particolarmente pratica per aggiungere il controllo orario a un apparecchio elettrico senza installare temporizzatori nel quadro né modificare il cablaggio esistente. Il collegamento Schuko consente di metterlo in servizio direttamente in una presa convenzionale.

La programmazione giornaliera in intervalli di 30 minuti, il selettore di funzionamento manuale e la capacità fino a 3500 W con carichi resistivi compatibili consentono di automatizzare numerosi usi quotidiani in modo semplice e di contribuire a evitare consumi inutili.

Importante: prima di collegare un apparecchio occorre verificare che la sua corrente, potenza e tipologia di carico rientrino nei limiti specificati da Orbis. Questo riferimento è destinato all’uso interno e non dispone di riserva di carica.
