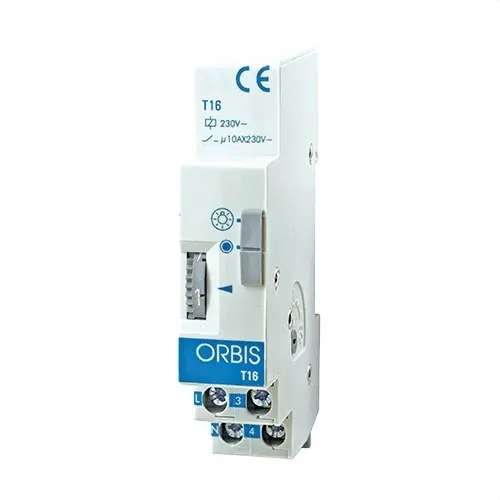

Meccanismo di orologeria modulare T-16 230V RAIL DIN 45 secondi a 7 minuti

Il Orbis T-16, riferimento OB060131, è un temporizzatore modulare per il controllo automatico dei circuiti di illuminazione, particolarmente indicato per scale, corridoi, aree comuni, cortili e altri spazi in cui è necessario mantenere le luci accese per un periodo determinato. Funziona a 230 V CA, offre una temporizzazione regolabile tra 45 secondi e 7 minuti e si installa su guida DIN occupando solo un modulo da 17,5 mm.

Il suo funzionamento rearmabile consente di riavviare il ciclo di temporizzazione premendo nuovamente durante il tempo di accensione. Inoltre, supporta installazioni sia a 3 che a 4 fili, pulsanti luminosi e dispone di un selettore manuale che permette di scegliere tra funzionamento automatico e accensione permanente.

Temporizzazione regolabile da 45 secondi a 7 minuti

Il T-16 consente di regolare facilmente il tempo durante il quale il circuito rimane collegato tramite il selettore frontale. Il range di regolazione va da 45 secondi fino a 7 minuti, facilitandone l’adattamento a diversi usi e caratteristiche dell’edificio.

Questa regolazione risulta particolarmente pratica in scale condominiali, corridoi, accessi, cortili e altre zone di passaggio dove mantenere l’illuminazione accesa in modo permanente comporterebbe un consumo inutile.

Temporizzazione rearmabile

Il Orbis T-16 dispone di funzionamento rearmabile. Se uno qualsiasi dei pulsanti viene azionato mentre la temporizzazione è ancora attiva, il ciclo ricomincia dall’inizio.

In questo modo, gli utenti possono prolungare il tempo di illuminazione quando necessario senza attendere che le luci si spengano prima.

Compatibile con installazioni a 3 e 4 fili

Il temporizzatore può essere utilizzato sia in circuiti a tre fili sia a quattro fili, offrendo maggiore flessibilità nelle nuove installazioni e nella sostituzione di temporizzatori esistenti.

Il passaggio tra i tipi di installazione si effettua seguendo lo schema elettrico indicato da Orbis. Supporta anche pulsanti luminosi dotati di lampade al neon, con una corrente totale fino a 50 mA.

Modalità automatica o accensione permanente

Il frontale integra un comando manuale con due posizioni. In modalità automatica, le luci rimangono accese solo per il tempo selezionato ogni volta che viene azionato un pulsante.

La posizione di accensione permanente annulla temporaneamente la temporizzazione e mantiene il circuito collegato. Questa funzione è utile per operazioni di pulizia, manutenzione, riparazione o qualsiasi situazione in cui sia necessaria un’illuminazione continua.

Potere di interruzione di 10 A

Il T-16 incorpora un contatto normalmente aperto con una capacità di commutazione di 10 AX a 230 V CA. La capacità massima di carico dipende dal tipo di illuminazione collegata.

• Lampade a incandescenza: fino a 2000 W.
• Lampade alogene a 230 V: fino a 2000 W.
• Alogene a bassa tensione da 12 V: fino a 1200 VA.
• Lampade fluorescenti: fino a 800 VA.
• Downlight: fino a 750 VA.
• Lampade a basso consumo: fino a 700 VA.
• Illuminazione LED: fino a 100 VA.

Formato compatto da un modulo DIN

Il Orbis T-16 è progettato per l’installazione su guida DIN da 35 mm conforme a EN 60715. Occupa solo un modulo da 17,5 mm di larghezza, contribuendo a sfruttare al meglio lo spazio disponibile nei quadri elettrici.

Le sue dimensioni esterne sono circa 17,5 x 85 x 59 mm e il peso netto è di soli 68 g. Il collegamento elettrico avviene tramite morsetti a vite per conduttori fino a 4 mm².

Basso consumo proprio

Il meccanismo presenta un consumo proprio di 2 VA, equivalente a circa 0,2 W secondo la scheda tecnica del produttore. Trattandosi di un dispositivo destinato normalmente a rimanere collegato in modo continuo, questo consumo ridotto contribuisce a limitare il dispendio energetico associato al sistema di controllo stesso.

Protezione e condizioni di funzionamento

Il T-16 dispone di grado di protezione IP20 secondo EN 60529 e Classe II di protezione quando è installato correttamente. Il suo intervallo di temperatura di funzionamento è compreso tra -10 e +50 °C, mentre per trasporto e stoccaggio ammette temperature tra -20 e +60 °C.

Caratteristiche tecniche dell’Orbis T-16 OB060131

• Marca: Orbis.
• Riferimento: OB060131.
• Modello: T-16.
• Tipo: temporizzatore / automatico scale modulare.
• Applicazione: temporizzazione di circuiti di illuminazione.
• Alimentazione: 230 V CA ±10%.
• Frequenza nominale: 50-60 Hz.
• Range di temporizzazione: 45 secondi a 7 minuti.
• Temporizzazione rearmabile: sì.
• Tipo di contatto: normalmente aperto (NA).
• Potere di interruzione: 10 AX a 230 V CA.
• Installazione: 3 o 4 fili.
• Pulsanti luminosi: compatibili, fino a 50 mA con lampade al neon.
• Controllo manuale: automatico / accensione permanente.
• Consumo proprio: 2 VA (0,2 W).
• Montaggio: guida DIN da 35 mm.
• Larghezza: 1 modulo DIN, 17,5 mm.
• Dimensioni approssimative: 17,5 x 85 x 59 mm.
• Peso netto: 68 g.
• Sezione massima del conduttore: 4 mm².
• Connessione: morsetti a vite.
• Coppia massima di serraggio: 0,8 Nm.
• Grado di protezione: IP20.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Temperatura di funzionamento: -10 a +50 °C.
• Temperatura di trasporto e stoccaggio: -20 a +60 °C.

Applicazioni del temporizzatore Orbis T-16

Il T-16 è particolarmente pensato per automatizzare l’illuminazione in aree in cui è necessario disporre di luce solo per brevi periodi. Orbis ne prevede l’utilizzo in abitazioni, condomini, edifici pubblici, hotel, ospedali, uffici, locali commerciali, centri educativi, impianti sportivi e industria.

Il suo range da 45 secondi a 7 minuti, il funzionamento rearmabile e la compatibilità con installazioni a tre o quattro fili lo rendono particolarmente pratico sia per nuove installazioni sia per sostituire meccanismi di temporizzazione esistenti.

Temporizzatore compatto per quadri elettrici

Il Orbis T-16 OB060131 combina regolazione frontale, montaggio in un solo modulo DIN e un potere di interruzione di 10 A in un dispositivo compatto. Il selettore automatico/accensione permanente facilita inoltre le operazioni di manutenzione quando è necessario mantenere il circuito collegato per un periodo prolungato.

Per garantire un funzionamento corretto, l’installazione e il cablaggio devono essere eseguiti seguendo gli schemi e le specifiche indicati da Orbis e nel rispetto della normativa elettrica applicabile.
