Meccanismo di orologeria modulare garage T-16G 230V 3 a 30 minuti

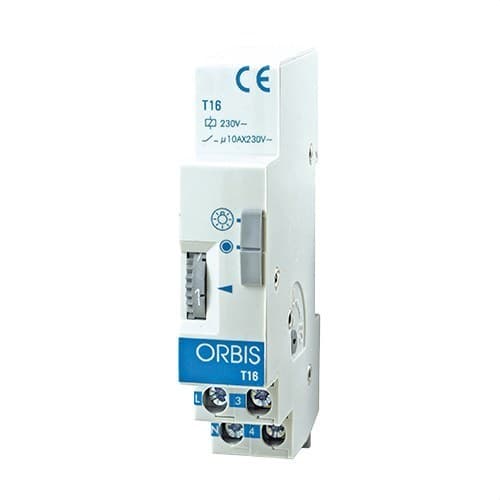

Il temporizzatore Orbis T-16G, riferimento OB060100, è un automatico per scale modulare progettato appositamente per installazioni che richiedono tempi di accensione prolungati, come garage, parcheggi, lunghi corridoi, seminterrati e aree comuni. Funziona a 230 V e consente di regolare la temporizzazione tra 3 e 30 minuti tramite un selettore frontale.

Il suo formato compatto da un solo modulo DIN facilita l’integrazione nei quadri elettrici, mentre il funzionamento riarmabile consente di riavviare la temporizzazione con una nuova pressione prima della fine del ciclo in corso. Inoltre, supporta installazioni a 3 o 4 fili e pulsanti luminosi, offrendo flessibilità sia nelle nuove costruzioni sia nelle ristrutturazioni.

Temporizzazione prolungata da 3 a 30 minuti

Il T-16G si differenzia dal modello T-16 standard per un intervallo di temporizzazione notevolmente più ampio. Il tempo di accensione può essere regolato tra 3 e 30 minuti, rendendolo particolarmente adatto a spazi in cui gli utenti necessitano di illuminazione per periodi prolungati.

Orbis raccomanda questo modello specificamente per garage e parcheggi sotterranei, anche se può essere utilizzato anche in corridoi lunghi, magazzini, aree comuni e altri spazi in cui una temporizzazione di pochi minuti potrebbe risultare insufficiente.

Funzionamento riarmabile

La temporizzazione è riarmabile. Se durante il periodo di accensione viene premuto nuovamente uno qualsiasi dei pulsanti collegati al sistema, il temporizzatore avvia un nuovo ciclo completo dall’inizio.

Questa funzione è particolarmente utile in garage o edifici di grandi dimensioni, poiché consente di prolungare automaticamente il tempo di illuminazione quando nuovi utenti accedono all’area senza dover attendere lo spegnimento del circuito.

Compatibile con installazioni a 3 e 4 fili

L’Orbis T-16G può essere utilizzato sia in installazioni elettriche a 3 fili sia a 4 fili. Il dispositivo integra un selettore per adattare lo schema di collegamento al tipo di impianto esistente.

Questa compatibilità facilita la sostituzione di temporizzatori precedenti e consente di utilizzare lo stesso modello in un’ampia varietà di quadri elettrici residenziali, condominiali e professionali.

Pulsanti luminosi compatibili

Il temporizzatore supporta pulsanti luminosi dotati di lampade al neon, con una corrente complessiva fino a 50 mA. In questo modo è possibile individuare facilmente i pulsanti in zone buie come garage, scale o corridoi.

Selettore manuale automatico o accensione permanente

Il frontale del T-16G incorpora un comando manuale con due posizioni. In funzionamento automatico, l’illuminazione si accende per il tempo selezionato ogni volta che viene azionato un pulsante.

La posizione di accensione permanente consente di mantenere il circuito collegato in modo continuo, annullando temporaneamente la temporizzazione. Questa funzione è utile durante lavori di manutenzione, pulizia, riparazioni o in qualsiasi situazione in cui sia necessaria un’illuminazione continua.

Contatto da 10 A

L’Orbis T-16G dispone di una capacità di commutazione di 10 A a 230 V CA. Il carico massimo ammesso dipende dalla tecnologia di illuminazione collegata e deve essere rispettato per garantire un funzionamento corretto e sicuro.

• Lampade a incandescenza: fino a 2000 W.
• Lampade fluorescenti: fino a 800 VA.
• Alogene a bassa tensione 12 V: fino a 1200 VA.
• Alogene a 230 V: fino a 2000 W.
• Lampade a basso consumo: fino a 700 VA.
• Illuminazione LED: fino a 100 VA.

Formato compatto da un modulo DIN

Il temporizzatore è progettato per il montaggio su guida DIN da 35 mm conforme a EN 60715. Occupa solo un modulo di circa 17,5 mm di larghezza, facilitandone l’installazione in quadri elettrici con spazio limitato.

Le dimensioni esterne della famiglia T-16/T-16G sono di circa 17,5 x 85 x 59 mm. Il formato ridotto consente di installarlo accanto a protezioni, contattori e altri elementi di comando del quadro.

Installazione semplice nel quadro elettrico

Il collegamento avviene tramite i morsetti del dispositivo e il selettore interno consente di scegliere tra installazione a 3 o 4 fili. La sezione massima del conduttore ammessa è di 4 mm².

La regolazione del tempo avviene direttamente dal frontale tramite un selettore graduato, quindi non richiede programmazione digitale né configurazione tramite strumenti esterni.

Protezione IP20

Il T-16G dispone di grado di protezione IP20 conforme a EN 60529 e Classe II di protezione quando installato correttamente. È concepito per il montaggio all’interno di quadri elettrici protetti dall’acqua e dall’accesso diretto alle parti attive.

L’intervallo di temperatura di funzionamento specificato da Orbis per questa gamma è compreso tra -10 e +50 °C.

Applicazioni dell’Orbis T-16G

Grazie al suo ampio intervallo di temporizzazione, l’OB060100 è particolarmente adatto per automatizzare circuiti in cui è necessario mantenere l’illuminazione accesa per diversi minuti dopo ogni pressione.

• Garage condominiali.
• Parcheggi sotterranei.
• Lunghi corridoi.
• Scale e pianerottoli.
• Seminterrati e ripostigli.
• Aree comuni di edifici.
• Centri educativi e sportivi.
• Edifici pubblici.
• Locali commerciali e uffici.
• Impianti industriali compatibili.

Caratteristiche tecniche dell’Orbis T-16G OB060100

• Marca: Orbis.
• Riferimento: OB060100.
• Modello: T-16G.
• Tipo: automatico per scale / temporizzatore modulare.
• Applicazione principale: garage, parcheggi e zone con temporizzazione prolungata.
• Alimentazione: 230 V CA.
• Frequenza: 50-60 Hz.
• Intervallo di temporizzazione: da 3 a 30 minuti.
• Temporizzazione riarmabile: sì.
• Attivazione: tramite pulsanti esterni.
• Installazione elettrica: 3 o 4 fili.
• Pulsanti luminosi: compatibili fino a 50 mA.
• Comando manuale: automatico / accensione permanente.
• Potere di interruzione: 10 A a 230 V CA.
• Carico massimo incandescente: 2000 W.
• Carico massimo fluorescente: 800 VA.
• Carico massimo alogeno 12 V: 1200 VA.
• Carico massimo alogeno 230 V: 2000 W.
• Carico massimo basso consumo: 700 VA.
• Carico massimo LED: 100 VA.
• Montaggio: guida DIN da 35 mm.
• Larghezza: 1 modulo DIN, circa 17,5 mm.
• Dimensioni approssimative: 17,5 x 85 x 59 mm.
• Sezione massima del conduttore: 4 mm².
• Grado di protezione: IP20.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Temperatura di funzionamento: -10 a +50 °C.
• GTIN/EAN: 8426709001179.

Temporizzatore specifico per garage e zone di lunga permanenza

L’Orbis T-16G OB060100 offre una soluzione semplice per evitare che l’illuminazione di garage e aree comuni rimanga accesa in modo indefinito. La temporizzazione fino a 30 minuti consente di disporre di luce durante percorsi lunghi e, al termine del periodo selezionato, di scollegare automaticamente il circuito.

Il funzionamento riarmabile, la compatibilità con installazioni a 3 e 4 fili, il selettore di accensione permanente e il formato da un solo modulo DIN facilitano sia l’installazione sia l’uso quotidiano in applicazioni residenziali e professionali.

Importante: prima di collegare gli apparecchi di illuminazione è necessario verificare che il tipo e la potenza del carico rientrino nei limiti stabiliti da Orbis. Il montaggio e il cablaggio devono essere eseguiti da personale qualificato seguendo gli schemi del produttore e la normativa elettrica applicabile.
