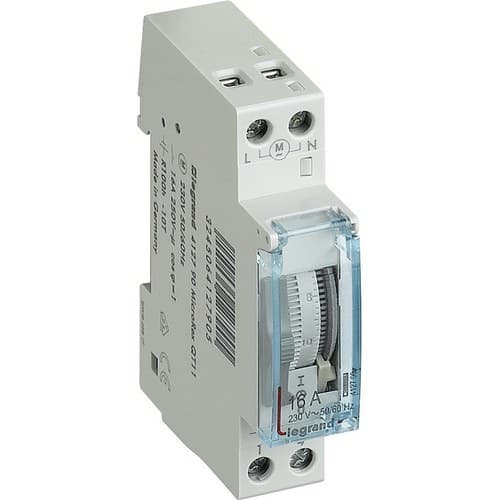

Interruttore orario programmabile analogico sfera verticale giornaliero con riserva di carica

Il interruttore orario programmabile Legrand 412790 è un programmatore analogico modulare progettato per automatizzare l’accensione e lo spegnimento di circuiti elettrici secondo una programmazione giornaliera. Dispone di quadrante verticale, programmazione a intervalli di 15 minuti, un’uscita da 16 ampere e una riserva di carica di 100 ore che consente di mantenere il funzionamento dell’orologio in caso di brevi interruzioni dell’alimentazione.

Con alimentazione a 230 volt in corrente alternata e formato compatto di soli 1 modulo, può essere installato su guida DIN nei quadri elettrici per controllare automaticamente carichi come illuminazione o riscaldamento. Il selettore frontale a tre posizioni consente di scegliere tra funzionamento permanente, automatico o spento.

Interruttore orario analogico con programmazione giornaliera

Il riferimento 412790 appartiene alla gamma di interruttori orari programmabili Legrand e utilizza una programmazione analogica di 24 ore.

Il quadrante verticale rappresenta un ciclo completo di un giorno ed è suddiviso in segmenti di 15 minuti. Tramite questi segmenti è possibile impostare i periodi durante i quali l’uscita deve rimanere attiva o disattivata.

Una volta effettuata la programmazione, il ciclo si ripete automaticamente ogni 24 ore, risultando particolarmente pratico per installazioni che richiedono gli stessi orari di funzionamento ogni giorno.

Programmazione minima di 15 minuti

Ogni segmento del programmatore equivale a 15 minuti, che è anche l’intervallo minimo di commutazione consentito dal dispositivo.

Questa risoluzione permette di impostare diversi periodi di funzionamento durante la giornata senza dover ricorrere a sistemi di programmazione digitale più complessi.

Legrand specifica una precisione di commutazione di più o meno 5 minuti per questo interruttore orario analogico.

Riserva di carica di 100 ore

Una delle principali caratteristiche del Legrand 412790 è la sua riserva di carica di 100 ore. Il dispositivo incorpora un accumulatore ricaricabile che consente di mantenere il funzionamento dell’orologio quando l’alimentazione elettrica viene temporaneamente interrotta.

In questo modo, un’interruzione di corrente non obbliga a reimpostare immediatamente l’ora del programmatore, purché la durata dell’interruzione rientri nella capacità di riserva specificata.

Legrand identifica l’elemento di accumulo integrato come un accumulatore ricaricabile al nichel-metallo idruro.

Uscita da 16 ampere

L’interruttore orario dispone di 1 canale e 1 contatto normalmente aperto libero da potenziale. La corrente nominale di commutazione è di 16 ampere a 250 volt in corrente alternata per un carico con fattore di potenza coseno phi pari a 1.

Questa capacità consente di utilizzarlo per l’automazione di diversi circuiti compatibili, verificando sempre la natura e la potenza del carico da comandare.

Controllo automatico di illuminazione e riscaldamento

Legrand indica questo programmatore per applicazioni come il controllo orario di illuminazione o riscaldamento. Consente di impostare periodi giornalieri di accensione e spegnimento senza dover intervenire manualmente ogni giorno.

Può essere utilizzato, ad esempio, per controllare circuiti che devono funzionare solo in determinate fasce orarie, rispettando sempre la capacità elettrica del contatto e le caratteristiche del carico collegato.

Selettore frontale ON, AUTO e OFF

Il frontale integra un selettore manuale a tre posizioni che consente di scegliere tra diverse modalità di funzionamento:

• ON: accensione manuale permanente dell’uscita.
• AUTO: funzionamento secondo gli orari impostati sul quadrante di programmazione.
• OFF: disconnessione manuale dell’uscita.

Questa funzione consente di annullare temporaneamente la programmazione quando necessario senza dover modificare i segmenti orari precedentemente configurati.

Cambio manuale tra ora legale e solare

Il Legrand 412790 consente il cambio manuale tra ora legale e solare. La regolazione non avviene automaticamente, pertanto deve essere modificata manualmente quando necessario.

Anche la messa in ora si effettua direttamente sul meccanismo analogico del dispositivo.

Orologio controllato al quarzo

Il meccanismo orario è controllato al quarzo, fornendo un riferimento stabile per l’avanzamento della programmazione giornaliera.

La combinazione del meccanismo al quarzo con la riserva di carica integrata consente di mantenere l’orologio operativo durante le interruzioni temporanee dell’alimentazione.

Alimentazione a 230 volt

L’interruttore orario funziona con una alimentazione di 230 volt in corrente alternata e supporta una frequenza di 50 o 60 hertz.

L’alimentazione elettrica avviene dalla parte superiore del dispositivo, seguendo lo schema di collegamento indicato da Legrand.

Formato compatto da 1 modulo

Il Legrand 412790 occupa soltanto 1 modulo da 17,5 millimetri di larghezza, consentendo l’installazione in quadri elettrici con un ingombro minimo.

È progettato per il montaggio su guida DIN e può essere installato accanto a magnetotermici, differenziali, contattori e altri dispositivi modulari di comando e protezione.

Dimensioni del Legrand 412790

Le dimensioni indicate dal produttore sono:

• Larghezza: 17,5 millimetri.
• Altezza: 83 millimetri.
• Profondità: 60 millimetri.
• Numero di moduli: 1.

Il suo formato particolarmente compatto facilita l’inserimento della programmazione oraria anche in quadri con spazio modulare limitato.

Morsetti per conduttori fino a 4 millimetri quadrati

I morsetti dell’interruttore orario accettano conduttori con sezioni comprese tra 1,5 e 4 millimetri quadrati.

Il dispositivo incorpora inoltre indicazioni dei morsetti di collegamento per facilitare l’identificazione durante il cablaggio e la messa in servizio.

Protezione IP20

Il riferimento 412790 presenta un grado di protezione IP20 ed è concepito per l’installazione all’interno di quadri elettrici e involucri idonei.

La temperatura ambiente di funzionamento è compresa tra -10 e 55 gradi Celsius, mentre la temperatura di stoccaggio ammessa è compresa tra -10 e 60 gradi Celsius.

Caratteristiche tecniche del Legrand 412790

• Marca: Legrand.
• Riferimento: 412790.
• EAN: 3245064127905.
• Tipo di prodotto: interruttore orario programmabile analogico.
• Tipo di programmazione: giornaliera.
• Ciclo di programmazione: 24 ore.
• Tipo di quadrante: verticale.
• Numero di canali: 1.
• Numero di uscite: 1.
• Tipo di contatto: normalmente aperto libero da potenziale.
• Corrente nominale di commutazione: 16 ampere a 250 volt in corrente alternata.
• Programmazione minima: 15 minuti.
• Durata di ogni segmento: 15 minuti.
• Precisione di commutazione: più o meno 5 minuti.
• Riserva di carica: 100 ore.
• Controllo dell’orologio: quarzo.
• Alimentazione: 230 volt in corrente alternata.
• Frequenza: tra 50 e 60 hertz.
• Selettore manuale: ON, AUTO e OFF.
• Cambio ora legale/solare: manuale.
• Montaggio: guida DIN.
• Numero di moduli: 1.
• Larghezza: 17,5 millimetri.
• Altezza: 83 millimetri.
• Profondità: 60 millimetri.
• Grado di protezione: IP20.
• Sezione ammessa nei morsetti: tra 1,5 e 4 millimetri quadrati.
• Direzione di alimentazione: superiore.
• Temperatura di funzionamento: tra -10 e 55 gradi Celsius.
• Temperatura di stoccaggio: tra -10 e 60 gradi Celsius.
• Accumulo integrato: sì, ricaricabile.
• Tecnologia dell’accumulatore: nichel-metallo idruro.
• Colore: grigio RAL 7035.

Programmazione oraria giornaliera in solo 1 modulo

Il interruttore orario Legrand 412790 consente di automatizzare quotidianamente circuiti di illuminazione, riscaldamento e altri carichi compatibili mediante una semplice programmazione analogica a intervalli di 15 minuti.

La sua riserva di carica di 100 ore, l’uscita da 16 ampere, il selettore manuale ON–AUTO–OFF e il formato compatto da 1 modulo offrono una soluzione pratica per impianti che devono controllare orari di funzionamento ripetitivi direttamente dal quadro elettrico.
