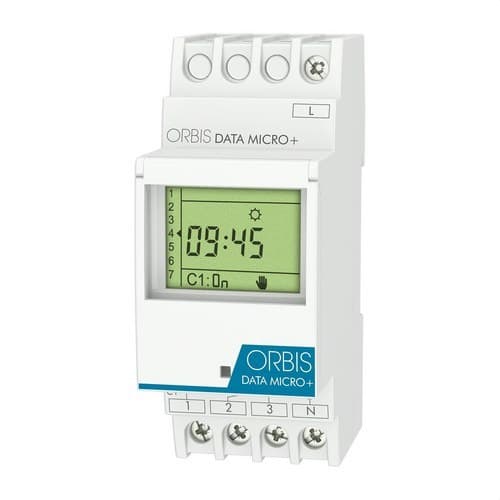

Interruttore orario digitale DATA MICRO+

Il interruttore orario digitale Orbis DATA MICRO+, riferimento OB172012N, è un programmatore modulare da 230 V progettato per automatizzare un circuito elettrico mediante programmazioni a secondi, giornaliere o settimanali. Dispone di un contatto in scambio libero da potenziale da 16(10) A, fino a 32 programmi, funzione impulsi da 1 a 59 secondi e un periodo speciale di vacanza fino a 99 giorni.

L’installazione avviene su guida DIN e occupa 2 moduli di larghezza. La programmazione si effettua tramite display LCD e menu guidato da icone, facilitando la configurazione di orari per illuminazione, pompe di irrigazione, climatizzazione, segnalazione e altre apparecchiature elettriche. Inoltre, incorpora riserva di carica fino a 4 anni, cambio automatico dell’ora legale/solare e controllo manuale temporaneo o permanente.

Programmazione giornaliera e settimanale con fino a 32 programmi

Il Orbis DATA MICRO+ consente di memorizzare fino a 32 programmi per impostare orari di accensione e spegnimento durante il giorno o la settimana. In questo modo, il funzionamento dell’impianto può adattarsi a diversi giorni e fasce orarie senza necessità di interventi manuali.

La programmazione ha una risoluzione minima di 1 secondo, offrendo un’elevata precisione per applicazioni che richiedono manovre brevi o un’attivazione a un’ora determinata.

Un circuito in scambio libero da potenziale

Il riferimento OB172012N corrisponde alla versione DATA MICRO+ a un solo circuito. Integra un contatto in scambio normalmente aperto e normalmente chiuso, libero da potenziale, con una capacità di commutazione di 16(10) A a 250 V CA.

Il contatto è realizzato in AgSnO2 e consente di controllare direttamente diversi tipi di carichi entro le potenze massime indicate da Orbis.

Impulsi programmabili da 1 a 59 secondi

Oltre alle manovre convenzionali di accensione e spegnimento a un’ora determinata, il DATA MICRO+ consente di programmare impulsi con una durata compresa tra 1 e 59 secondi.

Questa funzione amplia le possibilità di utilizzo in applicazioni come sirene, avvisatori, segnalazione, azionamento temporaneo di relè o altre apparecchiature che devono rimanere attive solo per pochi secondi.

Periodo di vacanza fino a 99 giorni

Il programmatore incorpora un periodo speciale di vacanza configurabile fino a un massimo di 99 giorni. Durante questo intervallo le programmazioni abituali vengono disattivate senza necessità di eliminarle dalla memoria.

Questa funzione risulta particolarmente utile in uffici, negozi, centri educativi e altre installazioni che rimangono chiuse durante determinati periodi.

Controllo manuale temporaneo o permanente

Lo stato dell’uscita può essere modificato manualmente dal programmatore stesso. Il DATA MICRO+ consente di effettuare un’attivazione o disattivazione temporanea, che modifica il funzionamento automatico in modo puntuale, oppure di impostare uno stato manuale permanente.

Queste funzioni facilitano le operazioni di manutenzione, i test o le situazioni in cui temporaneamente non si desidera seguire l’orario programmato.

Cambio automatico dell’ora legale/solare

L’orologio incorpora la gestione del cambio orario tra ora legale e solare. Può essere configurato per eseguire automaticamente il cambio secondo il calendario dell’Unione Europea, programmato in modo personalizzato oppure mantenuto disattivato.

Questa funzione consente di mantenere correttamente gli orari di accensione e spegnimento durante tutto l’anno senza dover modificare manualmente l’orologio a ogni cambio stagionale.

Riserva di carica fino a 4 anni

Il DATA MICRO+ incorpora una batteria al litio che fornisce una riserva di carica fino a 4 anni senza alimentazione di rete. In questo modo, l’orologio e le programmazioni possono essere mantenuti durante interruzioni dell’alimentazione o nei periodi in cui il quadro rimane scollegato.

In questa generazione del DATA MICRO+, Orbis specifica una batteria al litio interna non sostituibile.

Display LCD con programmazione guidata da icone

Il programmatore dispone di un display LCD che consente di visualizzare l’ora, il giorno e lo stato di funzionamento del circuito. Il sistema di menu utilizza icone per guidare l’utente durante la configurazione.

Il formato orario è a 24 ore e la precisione dell’orologio raggiunge ±1 secondo ogni 24 ore a una temperatura di riferimento di 23 °C grazie al suo oscillatore al quarzo.

Coperchio trasparente piombabile

I comandi frontali sono protetti da una finestra trasparente piombabile. Questa caratteristica consente di controllare visivamente le informazioni del display e, allo stesso tempo, aiuta a evitare modifiche non autorizzate della programmazione.

Per questo motivo, il DATA MICRO+ è particolarmente adatto per quadri elettrici di condomini, negozi, uffici, centri educativi e altre installazioni accessibili a diversi utenti.

Capacità per diversi tipi di carichi

Il contatto normalmente aperto ammette diverse potenze massime in funzione del tipo di utilizzatore collegato:

• Lampade a incandescenza: fino a 3000 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 2000 VA.
• Alogene a 230 V CA: fino a 3000 W.
• Lampade a basso consumo: fino a 600 VA.
• Downlight: fino a 400 VA.
• Illuminazione LED: fino a 90 VA.

In presenza di carichi con correnti di spunto elevate è necessario verificare attentamente che non vengano superati i limiti specificati dal produttore.

Formato modulare per guida DIN

Il Orbis DATA MICRO+ è progettato per il montaggio su guida DIN e occupa 2 moduli, equivalenti a circa 35 mm di larghezza. Le dimensioni esterne sono 35 x 88 x 65 mm e il peso netto è di 135 g.

Il collegamento avviene tramite morsetti a vite e ammette conduttori con sezione massima di 4 mm². La coppia massima di serraggio specificata è di 0,8 Nm.

Alimentazione a 230 V

Il riferimento OB172012N corrisponde specificamente alla versione alimentata a 230 V CA ±10%, con frequenza nominale di 50/60 Hz. Il suo consumo proprio è di 7,3 VA, equivalente a circa 1,2 W.

Orbis dispone di altri riferimenti DATA MICRO+ per diverse tensioni di alimentazione, pertanto è importante verificare il codice del prodotto quando si sostituisce un programmatore esistente.

Protezione IP20 per quadri elettrici

Il DATA MICRO+ dispone di grado di protezione IP20 conforme a EN 60529 e Classe II quando è installato correttamente. È concepito per il montaggio all’interno di quadri elettrici protetti dall’acqua e dall’accesso alle parti attive.

Il suo intervallo normale di funzionamento è compreso tra -10 e +45 °C, mentre il limite operativo indicato da Orbis si estende tra -30 e +50 °C.

Applicazioni dell’Orbis DATA MICRO+

La programmazione settimanale, la funzione impulsi e il contatto libero da potenziale consentono di utilizzare il DATA MICRO+ in numerose installazioni residenziali, terziarie e professionali:

• Programmazione dell’illuminazione interna ed esterna.
• Pompe elettriche per sistemi di irrigazione.
• Orari di funzionamento della climatizzazione in uffici.
• Sirene di centri educativi.
• Insegne e segnaletica.
• Apparecchiature elettriche in negozi ed edifici pubblici.
• Automazione di circuiti in impianti industriali compatibili.

Caratteristiche tecniche dell’Orbis DATA MICRO+ OB172012N

• Marca: Orbis.
• Riferimento: OB172012N.
• Modello: DATA MICRO+.
• Tipo: interruttore orario digitale modulare.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50/60 Hz.
• Numero di circuiti: 1.
• Circuito: libero da potenziale.
• Tipo di contatto: in scambio NA/NC.
• Materiale del contatto: AgSnO2.
• Potere di interruzione: 16(10) A a 250 V CA.
• Numero di programmi: fino a 32.
• Programmazione: a secondi, giornaliera e settimanale.
• Tempo minimo di manovra: 1 secondo.
• Precisione di manovra: al secondo.
• Impulsi: da 1 a 59 secondi.
• Periodo speciale di vacanza: fino a 99 giorni.
• Controllo manuale: temporaneo o permanente.
• Cambio ora legale/solare: automatico UE, programmabile o disattivabile.
• Display: LCD.
• Formato orario: 24 ore.
• Riserva di carica: fino a 4 anni senza alimentazione.
• Batteria: litio interna non sostituibile.
• Precisione dell’orologio: ±1 s/24 h a 23 °C.
• Consumo proprio: 7,3 VA, circa 1,2 W.
• Coperchio trasparente piombabile: sì.
• Blocco tastiera: no.
• Contatore ore: no.
• Carico massimo incandescente: 3000 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 2000 VA.
• Carico massimo alogeno 230 V CA: 3000 W.
• Carico massimo basso consumo: 600 VA.
• Carico massimo downlight: 400 VA.
• Carico massimo LED: 90 VA.
• Montaggio: guida DIN.
• Numero di moduli: 2.
• Dimensioni: 35 x 88 x 65 mm.
• Peso netto: 135 g.
• Connessione: morsetti a vite.
• Sezione massima del conduttore: 4 mm².
• Coppia massima di serraggio: 0,8 Nm.
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II con montaggio corretto.
• Tensione nominale di impulso: 4 kV.
• Temperatura di funzionamento: -10 a +45 °C.
• Temperatura limite di funzionamento: -30 a +50 °C.
• Temperatura di trasporto e stoccaggio: -35 a +60 °C.

Controllo orario preciso in un formato compatto

Il Orbis DATA MICRO+ OB172012N combina programmazione giornaliera e settimanale, manovre con precisione di un secondo e funzione impulsi in un programmatore di soli 2 moduli DIN. Il suo contatto in scambio libero da potenziale facilita l’integrazione in numerosi circuiti di comando e automazione.

La riserva di carica fino a 4 anni, il periodo di vacanza, il cambio automatico dell’orario e il coperchio piombabile completano una soluzione particolarmente indicata per installazioni in cui è necessario mantenere un controllo orario affidabile senza una configurazione eccessivamente complessa.

Importante: il riferimento OB172012N corrisponde al DATA MICRO+ a un solo circuito e alimentazione a 230 V. Per due circuiti indipendenti, Orbis dispone del DATA MICRO 2+. L’installazione deve essere eseguita seguendo lo schema del produttore e rispettando i carichi massimi indicati per ciascun tipo di utilizzatore.
