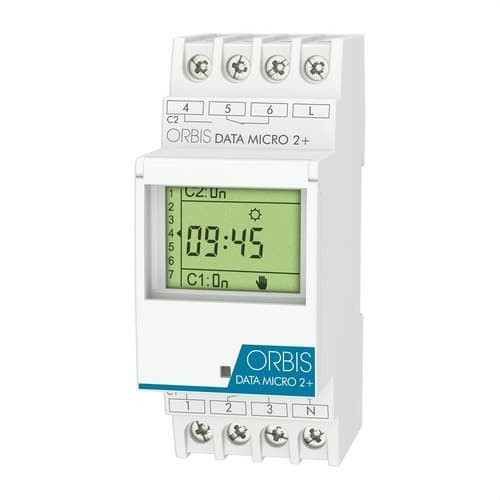

Interruttore orario digitale DATA MICRO 2+

L'interruttore orario digitale Orbis DATA MICRO 2+, riferimento OB171912N, è un programmatore modulare da 230 V progettato per automatizzare due circuiti elettrici indipendenti mediante programmazioni a secondi, giornaliere o settimanali. Dispone di due contatti commutati liberi da potenziale da 16(10) A, fino a 32 programmi, funzione impulsi da 1 a 59 secondi e un periodo speciale di vacanza fino a 99 giorni.

L'installazione avviene su guida DIN e occupa soltanto 2 moduli. La programmazione si effettua tramite un menu guidato da icone e un display LCD che mostra le informazioni necessarie per configurare gli orari e verificare lo stato di funzionamento. Inoltre, incorpora riserva di carica mediante batteria al litio, cambio automatico dell'ora legale/solare e possibilità di eseguire manovre manuali temporanee o permanenti.

Due circuiti indipendenti

Il riferimento OB171912N corrisponde specificamente al modello DATA MICRO 2+, dotato di due circuiti di uscita indipendenti. Ogni circuito dispone di un contatto commutato libero da potenziale, consentendo di controllare due carichi o apparecchi diversi da un unico interruttore orario.

Ogni uscita offre un potere di interruzione di 16(10) A a 250 V CA, fornendo una soluzione compatta per installazioni in cui è necessario automatizzare due circuiti senza utilizzare due programmatori separati.

Fino a 32 programmi giornalieri o settimanali

Il DATA MICRO 2+ consente di memorizzare fino a 32 programmi di accensione e spegnimento. Le manovre possono essere configurate in modo giornaliero o settimanale, adattando il funzionamento di ogni installazione agli orari previsti.

Questa capacità è adatta per automatizzare illuminazione, climatizzazione, pompe elettriche per irrigazione, sirene, segnaletica e altre apparecchiature che devono essere attivate o disattivate in momenti determinati.

Programmazione con precisione di 1 secondo

Il programmatore offre un tempo minimo di manovra di 1 secondo e una precisione di programmazione al secondo. Il suo orologio interno utilizza un cristallo di quarzo e presenta una precisione di marcia di ±1 secondo ogni 24 ore a una temperatura di riferimento di 23 °C.

Queste prestazioni consentono di utilizzare il DATA MICRO 2+ sia per programmazioni orarie convenzionali sia per applicazioni che richiedono manovre brevi e precise.

Funzione impulsi da 1 a 59 secondi

Oltre alle accensioni e spegnimenti convenzionali a un'ora determinata, l'Orbis DATA MICRO 2+ consente di programmare impulsi con una durata compresa tra 1 e 59 secondi.

Questa funzione è particolarmente utile per applicazioni come sirene di istituti scolastici, segnalazioni acustiche, attivazione temporanea di relè, automatismi e altre apparecchiature che devono rimanere collegate solo per alcuni secondi.

Periodo speciale di vacanza fino a 99 giorni

Il DATA MICRO 2+ consente di configurare un periodo speciale di vacanza fino a 99 giorni. Durante questo intervallo è possibile disattivare temporaneamente le programmazioni abituali senza doverle cancellare.

Una volta terminato il periodo speciale, l'apparecchio può riprendere il funzionamento orario precedentemente impostato, facilitando la gestione di uffici, centri educativi, negozi e altre installazioni con periodi di chiusura.

Comando manuale temporaneo o permanente

Le uscite possono essere azionate manualmente dal programmatore stesso. Orbis consente di effettuare modifiche temporanee dello stato dei contatti o di impostare una connessione o disconnessione permanente quando sia necessario annullare provvisoriamente la programmazione automatica.

Questa funzione facilita le operazioni di manutenzione, i test e le situazioni puntuali in cui l'utente deve controllare direttamente i circuiti.

Cambio automatico ora legale/solare

L'interruttore orario incorpora la gestione del passaggio tra ora solare e ora legale. Può essere configurato per eseguire automaticamente il cambio secondo il calendario europeo, programmato in modo personalizzato oppure completamente disattivato.

Questa caratteristica evita di dover regolare manualmente l'ora del dispositivo in installazioni in cui si utilizza il cambio stagionale dell'orario.

Riserva di carica fino a 4 anni

L'Orbis DATA MICRO 2+ incorpora una batteria al litio interna che fornisce una riserva di carica fino a 4 anni senza alimentazione elettrica. In questo modo, l'orologio e le programmazioni possono essere mantenuti durante interruzioni prolungate dell'alimentazione o durante periodi in cui l'apparecchio rimane scollegato dalla rete.

Secondo la scheda tecnica ufficiale, la batteria al litio di questa versione non è sostituibile.

Display LCD e programmazione guidata da icone

L'apparecchio dispone di un display LCD e di un sistema di programmazione mediante icone che facilita l'accesso alle diverse funzioni. Il formato orario utilizzato è di 24 ore.

Il frontale incorpora una finestra trasparente sigillabile, pensata per rendere più difficili manomissioni non autorizzate dopo aver completato la programmazione del dispositivo.

Contatti commutati liberi da potenziale

I due circuiti del DATA MICRO 2+ utilizzano contatti commutati NA/NC liberi da potenziale. Questa configurazione amplia le possibilità di integrazione nei circuiti di comando, poiché i contatti possono essere utilizzati per collegare o scollegare diversi carichi in base alle esigenze del progetto.

I contatti sono realizzati in AgSnO₂ e offrono una capacità nominale di commutazione di 2 x 16(10) A a 250 V CA.

Capacità per diversi tipi di illuminazione

Orbis specifica i seguenti carichi massimi consigliati per i contatti normalmente aperti:

• Lampade a incandescenza: fino a 3000 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 2000 VA.
• Alogene a 230 V CA: fino a 3000 W.
• Lampade a basso consumo: fino a 600 VA.
• Downlight: fino a 400 VA.
• Illuminazione LED: fino a 90 VA.

La potenza ammissibile deve essere selezionata tenendo conto della natura del carico e delle sue possibili correnti di spunto, soprattutto quando si collegano apparecchi elettronici o sistemi di illuminazione.

Formato compatto da 2 moduli DIN

Il DATA MICRO 2+ si installa direttamente su guida DIN e occupa 2 moduli, con una larghezza approssimativa di 35 mm. Le sue dimensioni esterne sono di circa 35 x 88 x 65 mm.

Questo formato consente di integrare due canali orari all'interno del quadro elettrico utilizzando uno spazio ridotto, risultando particolarmente pratico in installazioni con poco margine disponibile per nuovi dispositivi.

Alimentazione a 230 V

Il riferimento OB171912N corrisponde alla versione alimentata a 230 V CA ±10%, con frequenza nominale di 50/60 Hz. Il consumo proprio specificato da Orbis è di 7,3 VA, equivalente a circa 1,2 W.

Orbis commercializza anche varianti DATA MICRO + e DATA MICRO 2+ per altre tensioni, pertanto è sempre necessario verificare il riferimento prima di sostituire un apparecchio esistente.

Applicazioni dell'Orbis DATA MICRO 2+

La combinazione di due circuiti indipendenti, programmazione settimanale e manovre fino a un secondo consente di utilizzare il DATA MICRO 2+ in numerose applicazioni residenziali, commerciali e professionali.

• Programmazione dell'illuminazione interna ed esterna.
• Controllo orario dell'illuminazione in uffici.
• Automazione di pompe elettriche per irrigazione.
• Programmazione di sistemi di climatizzazione compatibili.
• Attivazione di sirene in scuole e centri educativi.
• Controllo di insegne e segnaletica.
• Automazione di apparecchiature elettriche in edifici pubblici.
• Controllo di circuiti in impianti industriali.

Caratteristiche tecniche dell'Orbis DATA MICRO 2+ OB171912N

• Marca: Orbis.
• Riferimento: OB171912N.
• Modello: DATA MICRO 2+.
• Tipo: interruttore orario digitale modulare.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50/60 Hz.
• Numero di circuiti: 2.
• Tipo di contatti: 2 contatti commutati NA/NC liberi da potenziale.
• Potere di interruzione: 2 x 16(10) A a 250 V CA.
• Materiale dei contatti: AgSnO₂.
• Numero massimo di programmi: 32.
• Programmazione: a secondi, giornaliera e settimanale.
• Tempo minimo di manovra: 1 secondo.
• Precisione di programmazione: al secondo.
• Impulsi programmabili: da 1 a 59 secondi.
• Periodo speciale di vacanza: 1 periodo fino a 99 giorni.
• Manovre manuali: temporanee o permanenti.
• Cambio ora legale/solare: automatico per l'Europa, programmabile o disattivabile.
• Display: LCD.
• Formato orario: 24 ore.
• Finestra sigillabile: sì.
• Riserva di carica: fino a 4 anni senza alimentazione.
• Tipo di batteria: batteria al litio interna non sostituibile.
• Precisione dell'orologio: ±1 s/24 h a 23 °C.
• Consumo proprio: 7,3 VA, circa 1,2 W.
• Montaggio: guida DIN.
• Numero di moduli: 2.
• Dimensioni approssimative: 35 x 88 x 65 mm.
• Peso netto: 160 g.
• Connessione: morsetti a vite.
• Sezione massima del conduttore: 4 mm².
• Coppia massima di serraggio: 0,8 Nm.
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Tensione impulsiva nominale: 4 kV.
• Temperatura di funzionamento: -10 a +45 °C.
• Limite di funzionamento: -30 a +50 °C.
• Temperatura di trasporto e stoccaggio: -35 a +60 °C.
• Carico massimo incandescente: 3000 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 2000 VA.
• Carico massimo alogeno 230 V CA: 3000 W.
• Carico massimo basso consumo: 600 VA.
• Carico massimo downlight: 400 VA.
• Carico massimo LED: 90 VA.

Programmazione precisa di due circuiti da un unico dispositivo

L'Orbis DATA MICRO 2+ OB171912N consente di centralizzare la programmazione di due circuiti in un dispositivo compatto di soli 2 moduli DIN. I suoi 32 programmi, i contatti liberi da potenziale, la programmazione settimanale e la funzione impulsi offrono flessibilità sia per automazioni semplici sia per applicazioni che richiedono manovre di breve durata.

La riserva di carica fino a 4 anni, il cambio automatico dell'ora legale/solare e la finestra sigillabile completano una soluzione orientata a installazioni in cui si cerca un funzionamento automatico e stabile senza dover regolare continuamente il programmatore.

Importante: i carichi collegati devono rispettare i limiti specificati da Orbis per ciascuna tecnologia. L'installazione e il cablaggio devono essere eseguiti seguendo lo schema del produttore e la normativa elettrica applicabile.
