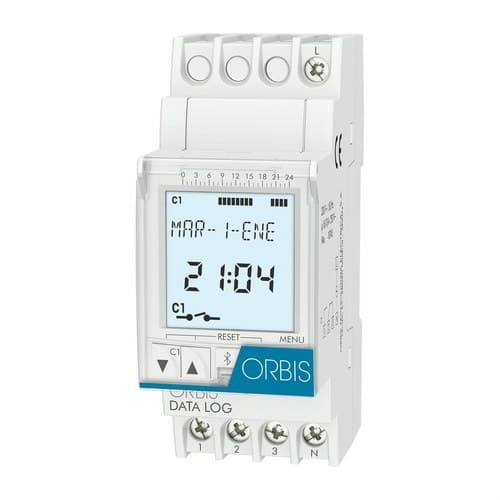

Interruttore orario digitale DATA LOG 230V

Il Orbis DATA LOG, riferimento OB174012, è un interruttore orario digitale da 230 V progettato per automatizzare l’accensione e lo spegnimento di un circuito elettrico mediante programmazioni giornaliere o settimanali. Integra un contatto commutato da 16(10) A, capacità fino a 40 programmi, display LCD retroilluminato e comunicazione Bluetooth, offrendo una soluzione avanzata per controllare illuminazione, irrigazione, vetrine, insegne luminose, fontane e altre apparecchiature elettriche.

Il suo formato modulare da 2 moduli consente l’installazione diretta su guida DIN all’interno del quadro elettrico. Oltre alle manovre convenzionali di accensione e spegnimento, supporta impulsi di breve durata, cicli ripetitivi, periodi speciali per vacanze, cambio automatico dell’ora legale/solare e azionamenti manuali temporanei o permanenti.

Programmazione giornaliera e settimanale con fino a 40 programmi

Il DATA LOG consente di configurare fino a 40 programmi per adattare il funzionamento del circuito agli orari reali di ogni impianto. È possibile impostare una programmazione diversa in base al giorno della settimana oppure raggruppare più giorni quando devono utilizzare gli stessi orari.

Questa flessibilità permette di automatizzare impianti residenziali, commerciali, condominiali o professionali evitando accensioni inutili e facendo funzionare le apparecchiature solo nelle fasce previste.

Un circuito commutato da 16(10) A

Il riferimento OB174012 corrisponde alla versione DATA LOG a un solo circuito. Integra un contatto commutato con potere di interruzione di 16(10) A a 250 V CA, consentendo di controllare direttamente diversi tipi di carichi entro i limiti stabiliti da Orbis.

Per applicazioni che richiedono il controllo di due circuiti indipendenti, Orbis dispone della versione DATA LOG 2, mentre il riferimento OB174012 è specificamente destinato al controllo di un unico circuito.

Manovre ON/OFF, impulsi e cicli

Oltre alle programmazioni convenzionali a un’ora fissa, l’Orbis DATA LOG consente di configurare diversi tipi di manovra per applicazioni di automazione più specifiche.

• Ora fissa ON/OFF: accensione o spegnimento del circuito agli orari programmati.
• Impulsi: manovre con durata programmabile tra 1 e 59 secondi.
• Cicli: sequenze ripetitive da 1 a 59 secondi e/o da 1 minuto a 23 ore e 59 minuti.
• Manovra manuale: consente di modificare temporaneamente lo stato del circuito.
• Manovra permanente: mantiene l’uscita collegata o scollegata indipendentemente dal programma orario.

Programmazione tramite Bluetooth

La versione attuale del DATA LOG OB174012 integra di serie la comunicazione Bluetooth 5 LE, consentendo di effettuare la programmazione da uno smartphone compatibile oltre a utilizzare direttamente i comandi frontali del dispositivo.

Questa connettività facilita la creazione e la modifica degli orari quando il programmatore è installato all’interno del quadro elettrico e consente di gestire le sue funzioni tramite le soluzioni software compatibili di Orbis.

Display LCD retroilluminato

Il DATA LOG incorpora un display LCD grafico retroilluminato che consente di consultare in modo chiaro l’ora, la programmazione e lo stato del circuito. L’apparecchio mostra inoltre un cronogramma giornaliero che facilita la visualizzazione dei periodi di funzionamento configurati.

La retroilluminazione e la regolazione del contrasto semplificano le operazioni di programmazione e manutenzione anche quando il quadro elettrico è installato in una zona poco illuminata.

Quattro periodi speciali per vacanze e festività

Il programmatore consente di definire fino a quattro periodi annuali speciali. Questi periodi possono essere utilizzati per adattare temporaneamente il funzionamento durante vacanze, festività, chiusure aziendali o altre date in cui l’orario abituale dell’impianto cambia.

In questo modo non è necessario eliminare la programmazione settimanale abituale ogni volta che si verifica un’eccezione nel calendario.

Cambio automatico dell’ora legale/solare

Il DATA LOG può effettuare automaticamente il passaggio tra ora legale e solare in funzione del paese selezionato. Questa funzione può anche essere disattivata quando le caratteristiche dell’impianto richiedono di mantenere un’ora fissa durante tutto l’anno.

Riserva di carica con batteria sostituibile

L’interruttore orario integra una batteria CR2032 da 3 V e 220 mAh sostituibile, destinata a conservare l’orologio e le programmazioni quando viene interrotta l’alimentazione di rete.

La documentazione attuale di Orbis specifica una riserva fino a 5 anni con la batteria installata e l’apparecchio scollegato dalla rete, e una vita stimata della batteria fino a 10 anni quando l’interruttore orario rimane alimentato.

Anche senza una batteria funzionante, l’apparecchio dispone di un condensatore ad alta capacità che può mantenere la programmazione memorizzata per circa 48 ore senza alimentazione.

Contatore delle ore di funzionamento

Il DATA LOG integra un contatore delle ore di funzionamento del canale. Questa funzione consente di sapere per quanto tempo il circuito è rimasto attivato e può risultare particolarmente utile per pianificare la manutenzione o monitorare l’uso di apparecchi di illuminazione e altri dispositivi elettrici.

Blocco tastiera e coperchio piombabile

Per aiutare a evitare modifiche accidentali o non autorizzate, il programmatore dispone del blocco tastiera. Integra inoltre un coperchio frontale piombabile che consente di limitare fisicamente l’accesso ai comandi.

Queste caratteristiche sono particolarmente utili in condomini, edifici pubblici, negozi, impianti comunali e altri quadri elettrici accessibili a più persone.

Capacità di carico

Il contatto del DATA LOG offre un potere di interruzione di 16(10) A a 250 V CA. I carichi massimi consigliati dipendono dalla tecnologia dei ricevitori collegati.

• Lampade a incandescenza: fino a 3000 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V: fino a 2000 VA.
• Alogene a 230 V: fino a 3000 W.
• Lampade a basso consumo: fino a 600 VA.
• Downlight: fino a 400 VA in configurazione convenzionale.
• Illuminazione LED: fino a 90 VA in configurazione convenzionale.

Orbis documenta anche capacità superiori per determinati carichi elettronici quando si utilizza la commutazione con rilevamento del passaggio per lo zero. È necessario verificare sempre la configurazione specifica e rispettare la potenza massima indicata dal produttore.

Formato compatto da 2 moduli DIN

L’Orbis DATA LOG è progettato per l’installazione su guida DIN e occupa solo 2 moduli di larghezza. Le sue dimensioni sono di circa 35 x 88 x 65 mm, facilitandone l’integrazione insieme agli altri dispositivi di comando e protezione del quadro elettrico.

Il collegamento avviene tramite morsetti a vite e accetta conduttori rigidi o flessibili con sezioni comprese tra 1 e 6 mm². La coppia massima di serraggio indicata dal produttore è di 0,8 Nm.

Caratteristiche tecniche dell’Orbis DATA LOG OB174012

• Marca: Orbis.
• Riferimento: OB174012.
• Modello: DATA LOG.
• Tipo: interruttore orario digitale modulare.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50/60 Hz.
• Numero di circuiti: 1.
• Tipo di contatto: commutato.
• Potere di interruzione: 16(10) A a 250 V CA.
• Numero massimo di programmi: 40.
• Programmazione: giornaliera e settimanale.
• Periodi speciali: 4.
• Manovre: ON/OFF, manuale, permanente, impulsi e cicli.
• Durata degli impulsi: da 1 a 59 secondi.
• Cicli: da 1 a 59 secondi e/o da 1 minuto a 23 ore e 59 minuti.
• Precisione di programmazione: al secondo.
• Precisione dell’orologio: ±1 s/24 h a 23 °C.
• Cambio ora legale/solare: automatico per paese o disattivabile.
• Contatore ore: sì.
• Comunicazione: Bluetooth 5 LE.
• Display: LCD retroilluminato.
• Formato orario: 12/24 ore.
• Blocco tastiera: sì.
• Coperchio frontale piombabile: sì.
• Batteria: CR2032, 3 V, 220 mAh, sostituibile.
• Riserva con batteria e senza alimentazione di rete: fino a 5 anni.
• Vita della batteria con alimentazione di rete: fino a 10 anni.
• Mantenimento della programmazione senza batteria né rete: circa 48 ore.
• Consumo proprio a 230 V: circa 1 W.
• Grado di protezione: IP20.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Tensione impulsiva nominale: 4 kV.
• Temperatura di funzionamento: da -10 a 55 °C.
• Montaggio: guida DIN.
• Larghezza: 2 moduli DIN.
• Dimensioni approssimative: 35 x 88 x 65 mm.
• Peso netto: circa 95 g.
• Connessione: morsetti a vite.
• Sezione del conduttore: 1-6 mm², rigido o flessibile.
• Coppia massima di serraggio: 0,8 Nm.

Applicazioni dell’interruttore orario DATA LOG

Grazie alla programmazione settimanale, alle funzioni di impulso e ciclo e alla possibilità di impostare periodi speciali, il DATA LOG può essere utilizzato per automatizzare numerosi circuiti elettrici.

• Illuminazione di condomini.
• Illuminazione esterna e decorativa.
• Insegne luminose e vetrine.
• Illuminazione stradale o pubblica.
• Fontane e giardini.
• Sistemi di irrigazione.
• Illuminazione di uffici e locali commerciali.
• Automazione oraria di apparecchi elettrici compatibili.

Controllo orario avanzato in soli 2 moduli

L’Orbis DATA LOG OB174012 combina 40 programmi, programmazione giornaliera e settimanale, impulsi, cicli e quattro periodi speciali in un unico programmatore compatto. Il display retroilluminato e la connettività Bluetooth semplificano sia la configurazione iniziale sia le successive modifiche degli orari.

La riserva di carica, il contatore delle ore, il blocco tastiera e il contatto commutato da 16(10) A completano una soluzione versatile per impianti in cui è richiesto un controllo orario preciso e facilmente modificabile.

Importante: prima di collegare qualsiasi apparecchio devono essere verificati la corrente, la potenza e il tipo di carico per rispettare i limiti stabiliti da Orbis. L’installazione e il cablaggio devono essere eseguiti seguendo le istruzioni del produttore e la normativa elettrica applicabile.
