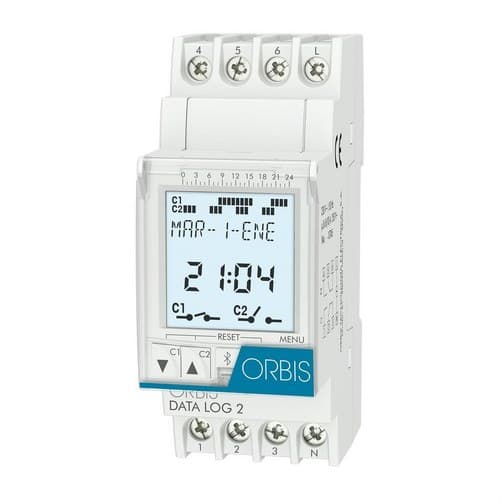

Interruttore orario digitale DATA LOG 2 230V

Il Orbis DATA LOG 2, riferimento OB175012, è un interruttore orario digitale da 230 V progettato per automatizzare due circuiti elettrici in modo indipendente tramite programmazioni giornaliere, settimanali, a impulsi o a cicli. Dispone di 40 programmi, due contatti in scambio fino a 16(10) A, display LCD retroilluminato e montaggio su guida DIN occupando solo 2 moduli.

La sua ampia capacità di programmazione consente di controllare illuminazione, insegne, vetrine, fontane, giardini e altri circuiti elettrici con orari definiti. Integra inoltre comunicazione Bluetooth, cambio automatico dell’ora legale/solare, periodi speciali di vacanza, contatore delle ore di funzionamento e una batteria sostituibile che mantiene l’orologio e la programmazione in assenza di alimentazione.

Due circuiti programmabili in modo indipendente

Il DATA LOG 2 si differenzia dalla versione DATA LOG per la presenza di due circuiti di uscita. Ciascuno utilizza un contatto in scambio con capacità fino a 16(10) A a 250 V CA, consentendo di gestire due carichi o gruppi di carichi da un unico dispositivo.

Questa configurazione è particolarmente pratica quando è necessario automatizzare due circuiti con orari diversi senza installare due interruttori orari indipendenti.

Fino a 40 programmi giornalieri o settimanali

Il programmatore consente di memorizzare fino a 40 programmi ed effettuare configurazioni giornaliere o settimanali. In questo modo è possibile definire orari diversi per ogni giorno oppure impostare sequenze adattate al funzionamento abituale di un impianto.

L’apparecchio offre una precisione di programmazione al secondo e un orologio controllato da cristallo al quarzo con precisione specificata di ±1 secondo ogni 24 ore a 23 °C.

Manovre ON/OFF, impulsi e cicli

Oltre alle accensioni e spegnimenti convenzionali a un’ora determinata, l’Orbis DATA LOG 2 consente di configurare diversi tipi di manovra per adattarsi ad applicazioni di automazione più avanzate.

• Ora fissa ON/OFF: accensione o spegnimento agli orari programmati.
• Impulsi: manovre con durata configurabile tra 1 e 59 secondi.
• Cicli: funzionamento ripetitivo con intervalli da 1 a 59 secondi oppure da 1 minuto a 23 ore e 59 minuti.
• Azionamento manuale: modifica temporanea dello stato dei circuiti.
• Azionamento permanente: consente di mantenere un’uscita collegata o scollegata indipendentemente dal programma impostato.

Quattro periodi speciali di vacanza

Il DATA LOG 2 consente di definire fino a quattro periodi speciali nel corso dell’anno. Questa funzione facilita la modifica del funzionamento abituale durante vacanze, festività, chiusure stagionali o altre date eccezionali senza dover cancellare la programmazione settimanale principale.

Grazie a questi periodi speciali, il programmatore può adattarsi meglio a edifici, negozi, condomini, uffici e impianti in cui gli orari cambiano in determinati momenti dell’anno.

Cambio automatico ora legale/solare

L’apparecchio integra il cambio automatico tra ora legale e solare configurabile per paese. È inoltre possibile disattivare questa funzione quando le esigenze dell’impianto lo richiedano.

Questa caratteristica evita di dover correggere manualmente l’orologio ogni volta che avviene un cambio orario stagionale.

Programmazione e gestione tramite Bluetooth

La gamma DATA LOG consente di effettuare la configurazione tramite comunicazione Bluetooth e dispositivi mobili compatibili, oltre a eseguire la programmazione direttamente dai comandi frontali dell’apparecchio.

Orbis prevede applicazioni per la programmazione e la gestione della gamma DATA LOG, facilitando la preparazione e la modifica degli orari da smartphone o tablet compatibile.

Display LCD retroilluminato

Il DATA LOG 2 dispone di un ampio display LCD retroilluminato che mostra le informazioni necessarie per configurare e verificare il funzionamento del dispositivo. Il display consente di visualizzare ora, programmazione e stato delle uscite, oltre a un cronogramma giornaliero.

Il formato orario può essere selezionato tra 12 e 24 ore e la retroilluminazione facilita la lettura quando l’interruttore orario è installato all’interno di quadri con illuminazione ridotta.

Riserva di carica con batteria CR2032 sostituibile

L’interruttore orario incorpora una batteria CR2032 da 3 V e 220 mAh sostituibile. Secondo la scheda tecnica Orbis, la riserva raggiunge fino a 5 anni con batteria e senza collegamento alla rete, mentre la durata della batteria può arrivare a circa 10 anni quando l’apparecchio rimane alimentato.

Inoltre, se la batteria è scarica o non è installata, un condensatore ad alta capacità consente di mantenere la programmazione per circa 48 ore senza alimentazione elettrica.

Contatore delle ore di funzionamento

Il DATA LOG 2 integra un contatore delle ore di funzionamento dei canali, una funzione utile per conoscere il tempo durante il quale sono rimasti attivi determinati carichi.

Questa informazione può facilitare la pianificazione della manutenzione di apparecchi di illuminazione, dispositivi elettrici o altri elementi controllati dal programmatore.

Blocco tastiera e coperchio piombabile

Per evitare modifiche accidentali o non autorizzate della configurazione, l’apparecchio dispone della funzione di blocco tastiera. Integra inoltre un coperchio frontale piombabile per proteggere l’accesso ai comandi.

Queste caratteristiche risultano particolarmente utili in condomini, edifici pubblici, negozi e impianti professionali dove il quadro elettrico può essere accessibile a diversi utenti.

Montaggio compatto su guida DIN

L’Orbis DATA LOG 2 è progettato per l’installazione su guida DIN e occupa solo 2 moduli. Le dimensioni esterne sono di circa 35 x 88 x 65 mm, con una profondità di inserimento approssimativa di 60 mm.

La larghezza ridotta consente di integrare due canali indipendenti di programmazione all’interno del quadro utilizzando meno spazio rispetto a due programmatori singoli.

Capacità di commutazione

Ciascuno dei due circuiti dispone di una capacità di commutazione di 16(10) A a 250 V CA. Orbis stabilisce diversi carichi massimi consigliati in funzione della tecnologia collegata.

• Lampade a incandescenza: fino a 3000 W.
• Fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V: fino a 2000 VA.
• Alogene a 230 V: fino a 3000 W.
• Lampade a basso consumo: fino a 600 VA.
• Downlight: fino a 400 VA in configurazioni senza rilevamento dello zero.
• LED: fino a 90 VA in configurazioni senza rilevamento dello zero.

Le capacità ammissibili possono variare quando si utilizza la commutazione con rilevamento dello zero. In tutti i casi devono essere rispettati i carichi massimi specificati da Orbis per la configurazione concreta del dispositivo.

Applicazioni dell’Orbis DATA LOG 2

Grazie ai due canali, alla programmazione settimanale e alla possibilità di eseguire impulsi e cicli, il DATA LOG 2 può essere utilizzato in numerose applicazioni residenziali, terziarie e industriali.

• Controllo dell’illuminazione in condomini.
• Illuminazione esterna e decorativa.
• Illuminazione di vetrine e negozi.
• Accensione e spegnimento di insegne luminose.
• Controllo dell’illuminazione stradale o pubblica.
• Automazione di fontane e giardini.
• Programmazione di sistemi di irrigazione.
• Controllo orario di circuiti in uffici ed edifici pubblici.
• Automazione di apparecchi elettrici in impianti industriali.

Caratteristiche tecniche dell’Orbis DATA LOG 2 OB175012

• Marca: Orbis.
• Riferimento: OB175012.
• Modello: DATA LOG 2.
• Tipo: interruttore orario digitale modulare.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50/60 Hz.
• Numero di circuiti: 2.
• Tipo di contatti: in scambio.
• Potere di interruzione: 2 x 16(10) A / 250 V CA.
• Numero di programmi: fino a 40.
• Programmazione: giornaliera e settimanale.
• Programmazione speciale: fino a 4 periodi annuali.
• Manovre: ora fissa ON/OFF, manuale, permanente, impulsi e cicli.
• Durata impulsi: da 1 a 59 secondi.
• Cicli: da 1 a 59 secondi e/o da 1 minuto a 23 ore e 59 minuti.
• Cambio ora legale/solare: automatico per paese o disattivabile.
• Contatore ore: sì, per canale.
• Display: LCD retroilluminato.
• Formato orario: 12/24 ore.
• Bluetooth: Bluetooth 5 LE.
• Blocco tastiera: sì.
• Coperchio piombabile: sì.
• Batteria: CR2032, 3 V, 220 mAh, sostituibile.
• Riserva con batteria senza alimentazione: fino a 5 anni.
• Durata della batteria con apparecchio alimentato: fino a 10 anni.
• Riserva senza batteria né alimentazione: circa 48 ore.
• Precisione dell’orologio: ±1 s/24 h a 23 °C.
• Consumo proprio a 230 V: 1,3 W, circa 4 VA.
• Grado di protezione: IP20.
• Classe di protezione: Classe II con montaggio corretto.
• Tensione nominale di impulso: 4 kV.
• Temperatura di funzionamento: da -10 a 55 °C.
• Temperatura di stoccaggio e trasporto: da -35 a 60 °C.
• Montaggio: guida DIN.
• Larghezza: 2 moduli DIN.
• Dimensioni approssimative: 35 x 88 x 65 mm.
• Peso netto: circa 120 g.
• Connessione: morsetti a vite.
• Sezione del conduttore: 1-6 mm² in cavo rigido o flessibile.
• Coppia massima di serraggio: 0,8 Nm.

Programmazione avanzata per due circuiti in soli 2 moduli

L’Orbis DATA LOG 2 OB175012 offre una soluzione completa per automatizzare due circuiti elettrici da un unico dispositivo. I suoi 40 programmi, le manovre a impulsi e cicli, i quattro periodi speciali, il display retroilluminato e la comunicazione Bluetooth consentono di adattarlo sia a controlli orari semplici sia a impianti con esigenze di programmazione più avanzate.

La riserva di carica, il cambio automatico dell’ora legale/solare, il contatore delle ore e il blocco tastiera completano un programmatore pensato sia per installazioni residenziali sia commerciali, condominiali e industriali.

Importante: prima di collegare i carichi devono essere verificati natura, intensità e potenza di spunto per rispettare i limiti specificati da Orbis. L’installazione e il cablaggio devono essere eseguiti da personale qualificato seguendo lo schema del costruttore e la normativa elettrica applicabile.
