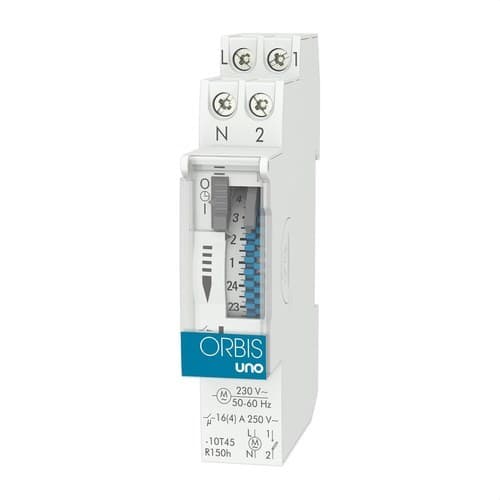

Interruttore orario analogico UNO QRD 230V

L'interruttore orario analogico Orbis UNO QRD, riferimento OB400232, è un programmatore elettromeccanico modulare progettato per automatizzare l'accensione e lo spegnimento giornaliero di circuiti elettrici. Funziona a 230 V, dispone di un quadrante da 24 ore con intervalli minimi di programmazione di 15 minuti e offre una riserva di carica di 150 ore per mantenere l'avanzamento dell'orologio durante i blackout.

Il suo design compatto occupa solo 1 modulo DIN da 17,5 mm, facilitando l'installazione anche in quadri elettrici con poco spazio disponibile. Integra un contatto normalmente aperto da 16(4) A a 250 V CA, batteria NiMH intercambiabile e selettore manuale con posizioni di funzionamento automatico, spento e acceso permanente.

Programmazione giornaliera di 24 ore

L'Orbis UNO QRD utilizza un quadrante analogico da 24 ore per impostare i periodi di accensione e spegnimento del circuito. Il programma configurato si ripete automaticamente ogni giorno, risultando particolarmente pratico in applicazioni in cui l'orario di funzionamento è simile da lunedì a domenica.

Il quadrante incorpora 96 cavallotti di programmazione. Ognuno rappresenta un intervallo di 15 minuti, consentendo di impostare diverse fasce di funzionamento nell'arco della giornata senza bisogno di display digitali, app o configurazioni elettroniche.

Manovra minima di 15 minuti

Il tempo minimo tra un'accensione e uno spegnimento programmati è di 15 minuti. Questa risoluzione consente di automatizzare con precisione sufficiente numerosi dispositivi domestici, condominiali e professionali, come illuminazione, riscaldamento, irrigazione, pompaggio o sistemi ausiliari.

Orbis specifica per il quadrante giornaliero una precisione di manovra approssimativa di ±5 minuti.

Riserva di carica di 150 ore

La principale differenza tra l'UNO QRD e il modello UNO D senza riserva è l'integrazione di una batteria ricaricabile che mantiene il funzionamento dell'orologio quando viene a mancare l'alimentazione elettrica.

Orbis specifica un'autonomia di 150 ore. Grazie a questa riserva, un'interruzione temporanea dell'alimentazione non obbliga a regolare immediatamente l'ora del programmatore, poiché l'orologio continua a funzionare mentre la batteria dispone di carica sufficiente.

Batteria NiMH intercambiabile

L'UNO QRD utilizza una batteria ricaricabile NiMH da 1,2 V tipo V80H. Orbis specifica che questa batteria è intercambiabile, consentendo di sostituirla al termine della sua vita utile senza dover sostituire l'intero interruttore orario.

La batteria si ricarica mentre l'apparecchio rimane collegato all'alimentazione elettrica.

Selettore manuale a tre posizioni

Il frontale integra un interruttore che consente di modificare il funzionamento del circuito senza cambiare la programmazione impostata. L'utente può selezionare tre modalità:

• Automatico: il circuito segue gli orari configurati tramite i cavallotti.
• Spento: mantiene l'uscita disconnessa indipendentemente dalla programmazione.
• Acceso permanente: mantiene l'uscita collegata in modo continuo.

Questa funzione è utile per manutenzione, test, vacanze o situazioni occasionali in cui è necessario annullare temporaneamente il programma giornaliero.

Contatto normalmente aperto da 16(4) A

L'UNO QRD integra un contatto normalmente aperto con capacità di commutazione di 16(4) A a 250 V CA. Il contatto tra i morsetti 1 e 2 è libero da tensione, facilitandone l'integrazione in diversi circuiti di comando.

Il carico massimo ammissibile dipende dal tipo di utilizzatore collegato, pertanto devono essere rispettati i valori raccomandati da Orbis.

Compatibile con diversi tipi di carichi

• Lampade a incandescenza: fino a 2500 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 2000 VA.
• Alogene a 230 V CA: fino a 2500 W.
• Lampade a basso consumo: fino a 1000 VA.
• Downlight: fino a 900 VA.
• Illuminazione LED: fino a 100 VA.

Con carichi elettronici o apparecchi con elevate correnti di spunto è particolarmente importante verificare che non vengano superati i limiti stabiliti dal produttore.

Solo 1 modulo DIN di larghezza

L'Orbis UNO QRD si distingue per il suo formato compatto. Occupa solo 17,5 mm di larghezza, equivalenti a un modulo DIN, facilitandone l'inserimento in quadri elettrici esistenti dove lo spazio disponibile può essere limitato.

È progettato per il montaggio su guida DIN da 35 mm conforme a EN 60715 e presenta dimensioni esterne approssimative di 17,5 x 90 x 66 mm.

Quadrante laterale e programmazione semplice

Il quadrante laterale consente di visualizzare e modificare direttamente gli intervalli di funzionamento. La programmazione si effettua spostando i cavallotti corrispondenti ai periodi in cui si desidera mantenere il circuito acceso o spento.

Trattandosi di un sistema analogico, non richiede menu né strumenti esterni, semplificando sia la messa in servizio iniziale sia le successive modifiche dell'orario.

Coperchio trasparente piombabile

La zona di programmazione dispone di una finestra trasparente piombabile. Questa soluzione consente di consultare visivamente la configurazione contribuendo al tempo stesso a evitare manomissioni accidentali o modifiche non autorizzate.

Questa caratteristica è particolarmente utile in condomini, edifici pubblici, uffici, negozi e altri quadri elettrici accessibili a più persone.

Basso consumo proprio

Il consumo proprio specificato da Orbis è di circa 0,5 W, equivalenti a 0,6 VA. Il suo meccanismo al quarzo offre una precisione di marcia di ±1 secondo ogni 24 ore a una temperatura di riferimento di 23 °C.

Protezione IP20 per installazione in quadro

L'UNO QRD dispone di grado di protezione IP20 conforme a EN 60529 e Classe II in condizioni corrette di montaggio. È destinato all'installazione all'interno di quadri elettrici protetti dall'acqua e dall'accesso diretto ai morsetti.

Il suo intervallo di temperatura di funzionamento è compreso tra -10 e +45 °C. Per trasporto e stoccaggio, Orbis specifica un intervallo di -20 a +60 °C.

Applicazioni dell'Orbis UNO QRD

La programmazione giornaliera e la riserva di carica consentono di utilizzare l'OB400232 in numerose applicazioni in cui è necessario ripetere automaticamente lo stesso orario:

• Illuminazione interna ed esterna.
• Vetrine e insegne luminose.
• Sistemi di riscaldamento.
• Pompe dell'acqua.
• Sistemi di irrigazione.
• Depuratori per piscina.
• Apparecchi elettrici in abitazioni e condomini.
• Uffici e locali commerciali.
• Edifici pubblici.
• Applicazioni industriali e agricole compatibili.

Caratteristiche tecniche dell'Orbis UNO QRD OB400232

• Marca: Orbis.
• Riferimento: OB400232.
• Modello: UNO QRD.
• Tipo: interruttore orario analogico modulare.
• Programmazione: giornaliera.
• Quadrante: 24 ore.
• Numero di cavallotti: 96.
• Manovra minima: 15 minuti.
• Precisione di manovra: ±5 minuti.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50-60 Hz.
• Riserva di carica: 150 ore.
• Batteria: NiMH 1,2 V tipo V80H, ricaricabile e intercambiabile.
• Tipo di contatto: normalmente aperto.
• Contatto libero da tensione: sì, tra morsetti 1-2.
• Potere di interruzione: 16(4) A a 250 V CA.
• Comando manuale: automatico / spento / acceso permanente.
• Precisione dell'orologio: ±1 s/24 h a 23 °C.
• Consumo proprio: 0,6 VA, circa 0,5 W.
• Carico massimo incandescente: 2500 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 2000 VA.
• Carico massimo alogeno 230 V CA: 2500 W.
• Carico massimo basso consumo: 1000 VA.
• Carico massimo downlight: 900 VA.
• Carico massimo LED: 100 VA.
• Montaggio: guida DIN da 35 mm.
• Numero di moduli: 1.
• Larghezza: 17,5 mm.
• Dimensioni approssimative: 17,5 x 90 x 66 mm.
• Peso netto: circa 73 g.
• Collegamento: morsetti a vite.
• Sezione massima del conduttore: 4 mm².
• Coppia massima di serraggio: 0,8 Nm.
• Coperchio piombabile: sì.
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Tensione nominale di tenuta all'impulso: 4 kV.
• Temperatura di funzionamento: -10 a +45 °C.
• Temperatura di trasporto e stoccaggio: -20 a +60 °C.

Programmazione giornaliera con backup in caso di interruzioni di alimentazione

L'Orbis UNO QRD OB400232 combina la semplicità di un interruttore orario analogico con una riserva di carica di 150 ore. Questa caratteristica consente di mantenere l'orologio operativo durante interruzioni temporanee di alimentazione, un vantaggio importante rispetto al modello UNO D senza riserva.

La programmazione a intervalli di 15 minuti, il contatto da 16(4) A, la batteria intercambiabile e il formato da un solo modulo DIN lo rendono una soluzione particolarmente pratica per automatizzare circuiti giornalieri in quadri elettrici con poco spazio disponibile.

Importante: il riferimento OB400232 corrisponde al modello giornaliero UNO QRD con riserva di carica. Per la programmazione settimanale, Orbis dispone dell'UNO QRS. L'installazione deve essere eseguita seguendo le istruzioni del produttore e rispettando i carichi massimi indicati.
