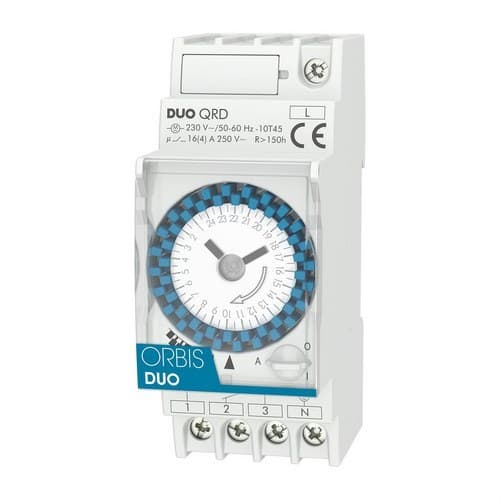

Interruttore orario analogico 2 MOD.DUO QRD 230V

L’interruttore orario analogico Orbis DUO QRD, riferimento OB292032, è un programmatore elettromeccanico modulare progettato per automatizzare l’accensione e lo spegnimento giornaliero di circuiti elettrici. Funziona a 230 V, incorpora un quadrante frontale da 24 ore con intervalli minimi di programmazione di 30 minuti e dispone di una riserva di carica superiore a 150 ore per mantenere il funzionamento dell’orologio durante i blackout.

Il suo formato da 2 moduli consente l’installazione diretta su guida DIN da 35 mm all’interno del quadro elettrico. Il DUO QRD incorpora un contatto commutato da 16(4) A a 250 V CA, batteria ricaricabile intercambiabile e selettore manuale a tre posizioni per scegliere tra funzionamento automatico, accensione permanente e spegnimento permanente.

Programmazione giornaliera mediante quadrante da 24 ore

L’Orbis DUO QRD utilizza un quadrante analogico di programmazione giornaliera che consente di visualizzare facilmente i periodi di funzionamento configurati. Il ciclo impostato si ripete ogni 24 ore, risultando particolarmente pratico per apparecchi che devono funzionare tutti i giorni seguendo lo stesso orario.

Il quadrante dispone di 48 cavalieri e ciascuno rappresenta un intervallo di 30 minuti. In questo modo, è possibile programmare diversi periodi di accensione e spegnimento nell’arco della giornata senza bisogno di schermi, menu digitali o applicazioni.

Manovra minima di 30 minuti

La durata minima di ciascun periodo programmabile è di 30 minuti. La programmazione si effettua spostando i cavalieri del quadrante corrispondenti alle fasce in cui si desidera mantenere attivo il circuito.

Questo sistema meccanico facilita una configurazione rapida e visiva, particolarmente adatta per illuminazione, pompe, riscaldamento, depuratori e altri apparecchi che non richiedono manovre di pochi minuti o secondi.

Riserva di carica superiore a 150 ore

La versione QRD incorpora una batteria ricaricabile che fornisce una riserva di carica superiore a 150 ore. Grazie a essa, il meccanismo orario può continuare ad avanzare anche in caso di interruzione temporanea dell’alimentazione elettrica.

Questa caratteristica evita che l’orologio perda immediatamente l’ora in caso di blackout e consente di conservare il ciclo orario configurato. La batteria è intercambiabile seguendo la procedura stabilita da Orbis.

Selettore manuale a tre posizioni

Il frontale incorpora un comando manuale che consente di selezionare direttamente una delle tre modalità di funzionamento:

• I - Accensione permanente: mantiene il contatto di uscita collegato indipendentemente dalla programmazione.
• 0 - Spegnimento permanente: mantiene il circuito disconnesso.
• A - Automatico: il circuito funziona in base agli orari impostati sul quadrante.

Questa funzione consente di annullare temporaneamente il programma per interventi di manutenzione, periodi di vacanza, test o qualsiasi situazione in cui sia necessario controllare manualmente il carico.

Contatto commutato da 16(4) A

Il DUO QRD dispone di un contatto commutato libero da potenziale con potere di interruzione di 16(4) A a 250 V CA. Ciò consente di utilizzare i contatti normalmente aperto e normalmente chiuso in base alle esigenze del circuito di controllo.

La capacità massima dipende dal tipo di ricevitore collegato, pertanto devono essere rispettati i carichi raccomandati da Orbis.

• Lampade a incandescenza: fino a 3000 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 2000 VA.
• Alogene a 230 V CA: fino a 3000 W.
• Lampade a basso consumo: fino a 900 VA.
• Illuminazione LED: fino a 200 VA.

Formato compatto da 2 moduli DIN

Il programmatore è progettato per il montaggio su profilo simmetrico da 35 mm conforme a EN 60715. Occupa 2 moduli DIN, equivalenti a 35 mm di larghezza, facilitandone l’integrazione insieme a magnetotermici, differenziali e altri elementi di comando e protezione del quadro elettrico.

Le dimensioni esterne sono approssimativamente 35 x 88 x 65 mm. Il collegamento avviene mediante morsetti per conduttori fino a 4 mm².

Quadrante frontale di facile lettura

A differenza di altri programmatori analogici con quadrante laterale, la gamma DUO utilizza un quadrante frontale che consente di consultare rapidamente l’ora e i periodi programmati anche dopo l’installazione del dispositivo nel quadro.

Il coperchio trasparente protegge gli elementi di programmazione e aiuta a evitare modifiche involontarie dei cavalieri durante l’uso abituale.

Precisione del meccanismo orario

Orbis specifica per il meccanismo una precisione di marcia fino a ±1 secondo al giorno a una temperatura di riferimento di 23 °C. Per il quadrante giornaliero, la precisione di manovra indicata è di circa ±5 minuti.

Il consumo proprio dell’interruttore orario è pari o inferiore a 0,5 W, quindi l’energia richiesta per mantenere operativo il meccanismo è ridotta.

Protezione IP20 e Classe II

Il DUO QRD dispone di grado di protezione IP20 secondo EN 60529 e Classe II in condizioni corrette di montaggio. È destinato a essere installato all’interno di un quadro elettrico che impedisca l’accesso ai morsetti una volta completata l’installazione.

La sua temperatura di funzionamento è compresa tra -10 e +45 °C. Orbis raccomanda inoltre di evitare l’installazione immediata accanto a carichi fortemente induttivi, come contattori o trasformatori, che possano generare campi elettromagnetici intensi.

Applicazioni dell’Orbis DUO QRD

La programmazione giornaliera e il contatto commutato consentono di utilizzare questo interruttore orario per automatizzare numerosi apparecchi domestici, commerciali e professionali.

• Depuratori per piscine.
• Illuminazione interna ed esterna.
• Vetrine e insegne luminose.
• Sistemi di riscaldamento.
• Pompe dell’acqua.
• Sistemi di irrigazione.
• Apparecchi elettrici in abitazioni e condomini.
• Impianti commerciali e industriali compatibili.

Caratteristiche tecniche dell’Orbis DUO QRD OB292032

• Marca: Orbis.
• Riferimento: OB292032.
• Modello: DUO QRD.
• Tipo: interruttore orario analogico modulare.
• Programmazione: giornaliera.
• Quadrante: 24 ore.
• Numero di cavalieri: 48.
• Manovra minima: 30 minuti.
• Alimentazione: 230 V CA.
• Frequenza: 50-60 Hz.
• Contatto: commutato.
• Potere di interruzione: 16(4) A a 250 V CA.
• Riserva di carica: superiore a 150 ore.
• Batteria: ricaricabile e intercambiabile.
• Precisione di marcia: ≤ ±1 s/giorno a 23 °C.
• Precisione di manovra: circa ±5 min con quadrante giornaliero.
• Consumo proprio: ≤0,5 W.
• Comando manuale: accensione permanente / automatico / spegnimento permanente.
• Carico massimo incandescente: 3000 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 2000 VA.
• Carico massimo alogeno 230 V CA: 3000 W.
• Carico massimo basso consumo: 900 VA.
• Carico massimo LED: 200 VA.
• Montaggio: guida DIN da 35 mm secondo EN 60715.
• Larghezza: 2 moduli DIN, 35 mm.
• Dimensioni approssimative: 35 x 88 x 65 mm.
• Sezione massima del conduttore: 4 mm².
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II con montaggio corretto.
• Tensione nominale di tenuta all’impulso: 4 kV.
• Temperatura di funzionamento: -10 a +45 °C.

Programmazione giornaliera semplice e resistente ai blackout

L’Orbis DUO QRD OB292032 offre una soluzione semplice per automatizzare circuiti che ripetono quotidianamente lo stesso orario. Il quadrante frontale facilita sia la programmazione sia la consultazione visiva, mentre i suoi intervalli di 30 minuti risultano adatti a numerose applicazioni domestiche e professionali.

La riserva superiore a 150 ore, la batteria ricaricabile intercambiabile, il contatto commutato da 16(4) A e il formato compatto da due moduli DIN completano un programmatore particolarmente indicato per installazioni in cui si cerca un controllo orario analogico facile da configurare e capace di mantenere l’orologio in caso di interruzioni temporanee di alimentazione.

Importante: il carico collegato deve rispettare i limiti stabiliti da Orbis per ciascun tipo di ricevitore. Il montaggio deve essere eseguito all’interno di un quadro elettrico da personale qualificato e seguendo le istruzioni di installazione e cablaggio del produttore.
