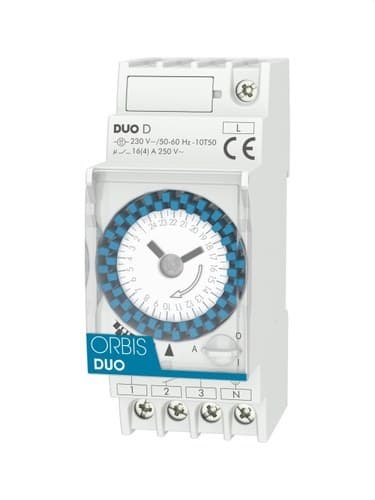

Interruttore orario analogico 2 MOD.DUO D 230V

L'interruttore orario analogico Orbis DUO D, riferimento OB291032, è un programmatore elettromeccanico modulare progettato per automatizzare l'accensione e lo spegnimento giornaliero di circuiti elettrici. Funziona a 230 V, incorpora un quadrante frontale da 24 ore con intervalli minimi di programmazione di 30 minuti e dispone di un contatto in scambio da 16(4) A a 250 V CA.

Il formato da 2 moduli consente l'installazione diretta su guida DIN da 35 mm all'interno del quadro elettrico. La programmazione si esegue in modo semplice tramite i cavallotti del quadrante frontale e il selettore manuale consente di scegliere tra funzionamento automatico, accensione permanente e spegnimento permanente. Il riferimento OB291032 corrisponde specificamente al modello giornaliero senza riserva di carica.

Programmazione giornaliera tramite quadrante da 24 ore

L'Orbis DUO D utilizza un quadrante frontale da 24 ore per impostare i periodi di accensione e spegnimento del circuito. Il programma configurato si ripete automaticamente ogni giorno, risultando particolarmente adatto per installazioni che devono mantenere un orario simile durante tutta la settimana.

Il quadrante incorpora 48 cavallotti di programmazione. Ciascuno rappresenta un intervallo di 30 minuti, consentendo di definire diverse fasce di funzionamento nell'arco della giornata senza bisogno di display digitali, app o dispositivi esterni.

Manovra minima di 30 minuti

La durata minima programmabile è di 30 minuti. Questa risoluzione è adatta al controllo di illuminazione, riscaldamento, pompe, depuratori, sistemi di irrigazione e altri dispositivi che devono essere collegati per periodi relativamente lunghi.

Orbis specifica per il quadrante giornaliero una precisione di manovra approssimativa di ±5 minuti.

Quadrante frontale di facile lettura

La gamma DUO si caratterizza per un quadrante frontale che facilita la consultazione visiva dell'ora e dei periodi programmati una volta installato l'apparecchio nel quadro.

La programmazione si effettua spostando i cavallotti nelle posizioni corrispondenti ai periodi di accensione e spegnimento, offrendo un sistema intuitivo particolarmente adatto agli utenti che preferiscono una configurazione analogica.

Selettore manuale a tre posizioni

Il frontale incorpora un comando manuale che consente di modificare lo stato del circuito senza cambiare la programmazione effettuata:

• I - Accensione permanente: mantiene il circuito collegato indipendentemente dalla programmazione.
• 0 - Spegnimento permanente: mantiene il circuito disconnesso.
• A - Automatico: l'uscita segue gli orari configurati nel quadrante.

Queste posizioni risultano utili per interventi di manutenzione, periodi di vacanza, prove di funzionamento o situazioni in cui è necessario annullare temporaneamente il programma automatico.

Versione senza riserva di carica

Il riferimento OB291032 corrisponde al DUO D, cioè alla versione giornaliera senza batteria né riserva di carica. Quando viene a mancare l'alimentazione elettrica, il meccanismo smette di avanzare fino al ripristino della fornitura.

I cavallotti mantengono fisicamente la programmazione configurata, ma dopo un'interruzione elettrica può essere necessario regolare nuovamente l'ora attuale del quadrante.

Contatto in scambio da 16(4) A

Il DUO D dispone di un contatto in scambio con capacità di 16(4) A a 250 V CA. Questa configurazione consente di utilizzare sia il contatto normalmente aperto sia quello normalmente chiuso in base alle esigenze del circuito.

La potenza massima collegabile dipende dalla natura del carico, pertanto devono essere rispettati i limiti specificati da Orbis per ciascun tipo di utilizzatore.

Compatibile con diverse tecnologie di illuminazione

• Lampade a incandescenza: fino a 3000 W.
• Lampade fluorescenti: fino a 1200 VA.
• Alogene a bassa tensione a 12 V CA: fino a 2000 VA.
• Alogene a 230 V CA: fino a 3000 W.
• Lampade a basso consumo: fino a 900 VA.
• Illuminazione LED: fino a 200 VA.

Per apparecchi con elevate correnti di spunto è necessario verificare in particolare che il carico reale rientri nelle specifiche del produttore.

Formato modulare da 2 moduli DIN

L'interruttore orario occupa 2 moduli DIN, equivalenti a 35 mm di larghezza, e si installa su guida DIN da 35 mm. Le dimensioni esterne sono di circa 35 x 88 x 65 mm, il che ne facilita l'integrazione insieme alle protezioni e ad altri elementi di comando del quadro elettrico.

Il collegamento si effettua tramite morsetti predisposti per conduttori fino a 4 mm².

Basso consumo proprio

Il DUO presenta un consumo proprio inferiore o uguale a 0,5 W. Il suo meccanismo offre una precisione di marcia fino a ±1 secondo al giorno a una temperatura di riferimento di 23 °C.

Protezione IP20 per quadri elettrici

L'Orbis DUO D dispone di grado di protezione IP20 secondo EN 60529 e Classe II in condizioni corrette di montaggio. È concepito per essere installato all'interno di quadri elettrici o involucri adeguati che proteggano i morsetti e le parti attive.

Il suo intervallo di temperatura di funzionamento è compreso tra -10 e +45 °C.

Applicazioni dell'Orbis DUO D

La programmazione giornaliera e il contatto in scambio consentono di utilizzare l'OB291032 in numerose installazioni in cui gli apparecchi devono funzionare seguendo orari prestabiliti:

• Depuratori per piscine.
• Illuminazione interna ed esterna.
• Vetrine e insegne luminose.
• Sistemi di riscaldamento.
• Pompe dell'acqua.
• Sistemi di irrigazione.
• Apparecchi in abitazioni e condomini.
• Uffici e locali commerciali.
• Edifici pubblici.
• Applicazioni agricole e industriali compatibili.

Caratteristiche tecniche dell'Orbis DUO D OB291032

• Marca: Orbis.
• Riferimento: OB291032.
• Modello: DUO D.
• Tipo: interruttore orario analogico elettromeccanico.
• Programmazione: giornaliera.
• Quadrante: 24 ore.
• Numero di cavallotti: 48.
• Manovra minima: 30 minuti.
• Precisione di manovra: ±5 minuti.
• Alimentazione: 230 V CA.
• Frequenza: 50-60 Hz.
• Riserva di carica: no.
• Batteria: no.
• Tipo di contatto: in scambio.
• Potere di interruzione: 16(4) A a 250 V CA.
• Comando manuale: accensione permanente / spegnimento permanente / automatico.
• Precisione di marcia: ≤ ±1 s/giorno a 23 °C.
• Consumo proprio: ≤0,5 W.
• Carico massimo incandescente: 3000 W.
• Carico massimo fluorescente: 1200 VA.
• Carico massimo alogeno 12 V CA: 2000 VA.
• Carico massimo alogeno 230 V CA: 3000 W.
• Carico massimo basso consumo: 900 VA.
• Carico massimo LED: 200 VA.
• Montaggio: guida DIN da 35 mm.
• Numero di moduli: 2.
• Larghezza: 35 mm.
• Dimensioni approssimative: 35 x 88 x 65 mm.
• Sezione massima del conduttore: 4 mm².
• Grado di protezione: IP20 secondo EN 60529.
• Classe di protezione: Classe II in condizioni corrette di montaggio.
• Tensione impulsiva nominale: 4 kV.
• Temperatura di funzionamento: -10 a +45 °C.
• EAN: 8426709108946.

Programmazione giornaliera semplice per automatizzare i circuiti

L'Orbis DUO D OB291032 offre una soluzione semplice per automatizzare circuiti che ripetono lo stesso orario ogni giorno. Il quadrante frontale facilita sia la programmazione sia la consultazione visiva, mentre i suoi intervalli di 30 minuti consentono di configurare diversi periodi di funzionamento nell'arco di una giornata.

Il suo contatto in scambio da 16(4) A, il selettore manuale a tre posizioni e il montaggio in soli 2 moduli DIN lo rendono un programmatore pratico per installazioni residenziali, commerciali e professionali.

Importante: il riferimento OB291032 corrisponde alla versione DUO D senza riserva di carica. Per una versione giornaliera con batteria e riserva superiore a 150 ore, Orbis dispone del DUO QRD. Il carico collegato deve sempre rispettare i limiti indicati dal produttore.
