Telerruttore 16A 2NA BOB. 230V

Il teleruttore Legrand CX³ 412412 è un dispositivo modulare progettato per il controllo di circuiti elettrici mediante impulsi. Ha una corrente nominale di 16 ampere, configurazione bipolare con 2 contatti normalmente aperti e una bobina di comando da 230 volt in corrente alternata.

Il suo funzionamento consente di cambiare lo stato dei contatti ogni volta che riceve un impulso elettrico, risultando quindi particolarmente pratico per controllare lo stesso circuito da più pulsanti. È una soluzione abituale per il comando centralizzato di circuiti di illuminazione in abitazioni, edifici terziari e altre installazioni elettriche.

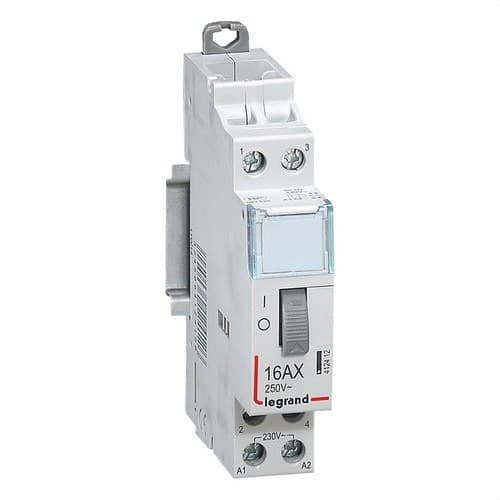

Teleruttore Legrand CX³ bipolare da 16 ampere

Il riferimento 412412 appartiene alla gamma modulare CX³ di Legrand. La sua configurazione incorpora 2 contatti normalmente aperti, in modo da consentire la manovra simultanea di due contatti tramite l’azionamento della bobina.

La corrente nominale dei contatti è di 16 ampere e la tensione assegnata del circuito di potenza raggiunge i 250 volt in corrente alternata, adattandosi alle applicazioni abituali di comando e automazione negli impianti elettrici.

Controllo mediante impulsi elettrici

A differenza di un contattore convenzionale che necessita di mantenere alimentata la bobina per conservare un determinato stato, un teleruttore utilizza impulsi di comando per cambiare meccanicamente la posizione dei suoi contatti.

Ogni impulso ricevuto dalla bobina modifica lo stato del dispositivo. Ciò consente di comandare un circuito mediante più pulsanti collegati allo stesso sistema, evitando la necessità di installare deviatori e invertitori in impianti con numerosi punti di controllo.

Bobina di comando da 230 volt

Il Legrand 412412 incorpora una bobina per corrente alternata con tensione nominale di comando di 230 volt. Secondo i dati tecnici del produttore, ammette un intervallo di tensione di comando compreso tra 210 e 250 volt.

La frequenza di funzionamento ammessa è compresa tra 50 e 60 hertz, facilitandone l’integrazione in impianti elettrici convenzionali alimentati a 230 volt.

2 contatti normalmente aperti

Questo teleruttore dispone di 2 contatti normalmente aperti, identificati anche come 2 NA o 2 NO. Non incorpora contatti normalmente chiusi né contatti commutati.

Quando si verifica il corrispondente impulso di comando, il meccanismo cambia la posizione dei contatti e mantiene meccanicamente il nuovo stato fino a ricevere un nuovo impulso.

Ideale per circuiti di illuminazione controllati da più punti

Una delle applicazioni più comuni dei teleruttori è il controllo dell’illuminazione da più pulsanti. Invece di utilizzare combinazioni di deviatori e invertitori, i pulsanti inviano impulsi al teleruttore installato nel quadro elettrico.

Questo sistema risulta particolarmente utile in corridoi, scale, aree comuni, grandi ambienti, installazioni terziarie e altri spazi in cui è necessario disporre di più punti di comando per lo stesso circuito.

Montaggio modulare su guida DIN

Il Legrand CX³ 412412 è progettato per l’installazione su guida DIN nei quadri elettrici. Occupa soltanto 1 modulo, consentendo di sfruttare in modo efficiente lo spazio disponibile accanto a magnetotermici, differenziali e altri dispositivi modulari.

La sua larghezza è di 17,8 millimetri, con un’altezza di 95 millimetri e una profondità totale approssimativa di 70,2 millimetri. La profondità di installazione indicata da Legrand è di 44 millimetri.

Controllo centralizzato mediante funzionamento meccanico

Legrand classifica questo dispositivo come un meccanismo per controllo centralizzato. Il bloccaggio meccanico mantiene lo stato dei contatti dopo ogni impulso, consentendo di gestire il circuito senza mantenere permanentemente attivato il segnale di comando.

Questa caratteristica rende il teleruttore una soluzione particolarmente adatta per impianti in cui si desidera centralizzare il controllo elettrico da diversi punti mediante pulsanti.

Compatibile con ausiliari della gamma

I teleruttori standard CX³ sono concepiti per poter essere associati a determinati ausiliari e accessori compatibili Legrand, consentendo di ampliare le possibilità di comando o adattare il sistema alle esigenze specifiche dell’impianto.

La selezione di qualsiasi ausiliario deve essere effettuata verificando preventivamente la compatibilità con il riferimento 412412 e con lo schema elettrico previsto.

Caratteristiche tecniche del Legrand 412412

• Marca: Legrand.
• Gamma: CX³.
• Riferimento: 412412.
• EAN: 3245064124126.
• Tipo di prodotto: teleruttore modulare.
• Funzione: controllo centralizzato mediante impulsi.
• Funzionamento: meccanico.
• Numero di poli: 2.
• Numero di contatti normalmente aperti: 2.
• Numero di contatti normalmente chiusi: 0.
• Numero di contatti commutati: 0.
• Corrente nominale: 16 ampere.
• Tensione del circuito di potenza: fino a 250 volt in corrente alternata.
• Tensione nominale della bobina: 230 volt in corrente alternata.
• Intervallo di tensione di comando: tra 210 e 250 volt.
• Frequenza di comando: tra 50 e 60 hertz.
• Montaggio: guida DIN.
• Numero di moduli: 1.
• Larghezza: 17,8 millimetri.
• Altezza: 95 millimetri.
• Profondità: 70,2 millimetri.
• Profondità di installazione: 44 millimetri.
• Norma applicabile: EN 60669-2-2.

Soluzione compatta per controllare un circuito da più pulsanti

Il teleruttore Legrand CX³ 412412 combina una capacità di manovra di 16 ampere, due contatti normalmente aperti e una bobina da 230 volt in un formato compatto di soli 1 modulo.

Il suo funzionamento a impulsi semplifica in modo particolare la progettazione di impianti in cui un circuito deve essere azionato da numerosi punti. Grazie al montaggio su guida DIN e alla sua integrazione nella gamma modulare Legrand CX³, rappresenta una soluzione pratica per il controllo dell’illuminazione e di altri circuiti compatibili dal quadro elettrico.
