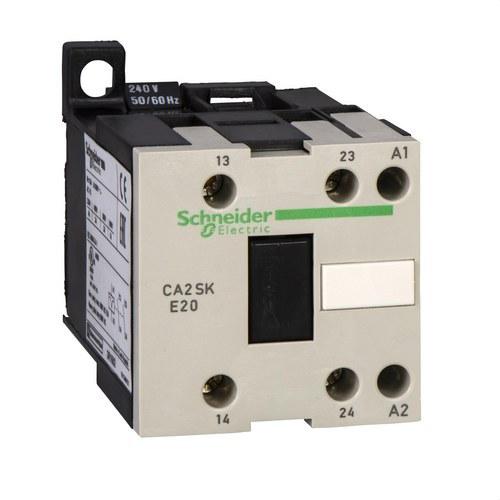

Contattore CA2-SKE 2 NA + 0 NC alternato 10 A 220 V CA

Il contattore CA2-SKE 2 NA di Schneider Electric appartiene alla gamma TeSys, una linea riconosciuta per la sua alta qualità e affidabilità nel controllo dei circuiti. Questo contattore è ideale per applicazioni in circuiti di controllo, specialmente nelle categorie di impiego AC-15 e DC-13, che sono comunemente utilizzate nella manovra di carichi elettromagnetici, come contattori e solenoidi nei sistemi di controllo delle macchine e automazione.

Questo modello è dotato di 2 contatti normalmente aperti (NA), che ne permettono l'uso in diverse applicazioni di controllo, dove è richiesta la commutazione di circuiti in condizioni di corrente alternata o continua. Con una corrente termica convenzionale fino a 10 A a una temperatura ambiente di 55 °C, il CA2-SKE è in grado di gestire il carico senza compromettere l'efficienza operativa. Per una protezione aggiuntiva, si raccomanda l'uso di fusibili associati da 10 A tipo gL, conformi alle normative VDE 0660 e IEC 60947, che garantiscono una protezione adeguata contro sovraccarichi e cortocircuiti.

Il CA2-SKE è compatibile con una tensione nominale di utilizzo fino a 690 V CA a una frequenza massima di 400 Hz, rendendolo una scelta versatile per diversi tipi di installazioni elettriche. Il suo design permette di operare con un circuito di controllo a 220 V CA a 50/60 Hz, facilitando la sua integrazione nei sistemi standard di controllo elettrico in molte regioni del mondo.

Il contattore ha un design compatto con dimensioni di 58 mm di altezza, 45 mm di larghezza e 68 mm di profondità, e un peso di soli 0,132 kg, facilitando l'installazione in spazi ridotti senza compromettere le prestazioni. Questo dispositivo può essere montato sia su guide DIN che su piastre, offrendo grande flessibilità nell'integrazione in quadri elettrici o pannelli di comando.

Uno degli aspetti salienti del contattore CA2-SKE è la sua alta durabilità. Con una durata meccanica fino a 10 milioni di cicli, questo dispositivo è in grado di sopportare lunghi periodi di operazione senza richiedere manutenzione costante. Inoltre, ha un range di operazione fino a 1200 cicli all'ora, rendendolo una scelta adeguata per applicazioni di commutazione ripetitiva o ad alta frequenza.

Le prestazioni del contattore sono eccezionali anche in termini di efficienza energetica. Ha un consumo a vuoto di 23 VA a 20 °C e un consumo di mantenimento di soli 4,9 VA, contribuendo a una maggiore efficienza operativa, riducendo i costi energetici a lungo termine. Inoltre, la dissipazione di calore del dispositivo è di soli 1,5 W, aiutando a mantenere temperature di funzionamento ottimali e prolungando la vita utile dell'attrezzatura.

Dati tecnici

• Composizione dei contatti: 2 NA (normalmente aperti).
• Corrente termica convenzionale (Ith): 10 A a 55 °C.
• Tensione nominale di utilizzo (Ue): ≤ 690 V CA, 50/60 Hz.
• Tensione di controllo (Uc): 220 V CA, 50/60 Hz.
• Montaggio: Su guida DIN o piastra.
• Connessione: Terminali a vite per cavi rigidi da 1,5 a 6 mm² e flessibili da 0,35 a 6 mm².
• Durata meccanica: 10 milioni di cicli.
• Range di operazione: Fino a 1200 cicli/ora.
• Consumo a vuoto: 23 VA.
• Consumo di mantenimento: 4,9 VA.
• Dimensioni: 58 mm di altezza, 45 mm di larghezza, 68 mm di profondità.
• Peso: 0,132 kg.

Il CA2-SKE ha anche una resistenza termica e meccanica eccezionale. I terminali del dispositivo sono progettati per supportare una varietà di cavi, sia solidi che flessibili, con un range che va da 1,5 a 6 mm² per cavi rigidi e da 0,35 a 6 mm² per cavi flessibili. Questo contattore permette anche il collegamento di fino a due cavi nello stesso morsetto, offrendo maggiore flessibilità nell'installazione e nell'organizzazione dei circuiti.

Per quanto riguarda il tempo di risposta, il contattore apre i contatti NA in un tempo di 6 a 8 ms dopo la disattivazione della bobina, e chiude i contatti in un tempo di 7 a 14 ms all'attivazione, rendendolo una scelta rapida ed efficiente per la commutazione di circuiti in tempo reale.

Vantaggi chiave

• Alta durabilità: Fino a 10 milioni di cicli meccanici garantiscono una lunga vita utile del dispositivo.
• Montaggio flessibile: Compatibile sia con montaggio su guida DIN che su piastre, facilitando l'integrazione in diversi tipi di installazioni elettriche.
• Basso consumo energetico: Consumo ridotto di energia sia al momento della chiamata che nel mantenimento, assicurando efficienza a lungo termine.
