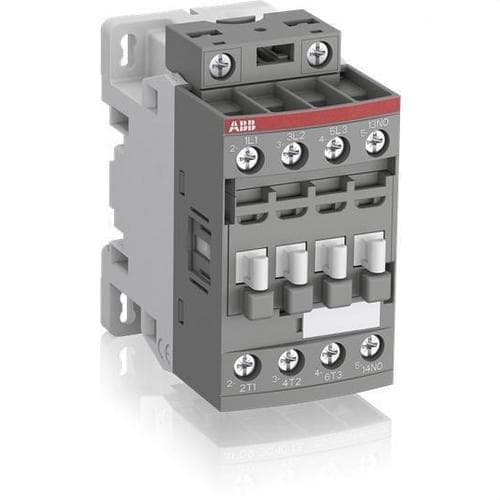

Contattore AF16-30-10 3P BOB 24-60VCA 20-60VCC

Il contattore ABB AF16-30-10-11, riferimento 1SBL177001R1110, è un contattore tripolare della gamma AF progettato per il controllo di motori trifase e di altri carichi elettrici in impianti industriali, quadri elettrici, automazione e sistemi di manovra. Dispone di 3 contatti principali normalmente aperti, un contatto ausiliario 1NA integrato e una bobina elettronica in grado di funzionare sia in corrente alternata sia in corrente continua.

Questo modello ammette una tensione di comando di 24 a 60 V CA a 50/60 Hz e di 20 a 60 V CC. Grazie all’interfaccia elettronica della bobina, il contattore può funzionare in un ampio intervallo di tensione di controllo, facilitandone l’integrazione in impianti con diverse tensioni di comando e offrendo una maggiore tolleranza alle variazioni dell’alimentazione.

Caratteristiche principali del contattore ABB AF16-30-10

• Marca: ABB.
• Serie: AF.
• Modello: AF16-30-10-11.
• Riferimento: 1SBL177001R1110.
• Numero di poli principali: 3.
• Contatti principali: 3 normalmente aperti (3NA).
• Contatto ausiliario integrato: 1 normalmente aperto (1NA).
• Corrente nominale AC-3: 18 A a 380-440 V.
• Potenza motore AC-3: 7,5 kW a 380/400 V.
• Corrente nominale AC-1: fino a 30 A a 690 V e 40/60 °C.
• Tensione di comando della bobina: 24-60 V CA a 50/60 Hz e 20-60 V CC.
• Tensione nominale del circuito principale: fino a 690 V.
• Tipo di bobina: elettronica CA/CC ad ampio range.
• Protezione contro le sovratensioni: integrata.
• Tipo di connessione: morsetti a vite.
• Grado di protezione dei terminali: IP20.

Contattore per motori fino a 7,5 kW a 400 V

L’ABB AF16-30-10 è particolarmente indicato per la manovra di motori trifase. In categoria d’impiego AC-3 ammette una corrente di funzionamento di 18 A a 380/400 V e una potenza motore fino a 7,5 kW a 400 V. A 415 e 440 V può lavorare con motori fino a 9 kW, secondo i valori specificati da ABB.

In categoria AC-1, destinata a carichi non induttivi o leggermente induttivi, raggiunge una corrente nominale di 30 A a 690 V con temperature ambiente fino a 60 °C. Queste prestazioni consentono di utilizzarlo sia per l’inserzione e disinserzione di motori sia per diversi carichi elettrici all’interno di quadri di controllo e distribuzione.

Bobina elettronica per CA e CC

Una delle principali caratteristiche dei contattori della gamma ABB AF è la loro bobina controllata elettronicamente. In questa versione, identificata dal suffisso -11, la bobina accetta tensioni di 24 a 60 V CA a 50/60 Hz e di 20 a 60 V CC.

L’ampio intervallo di funzionamento consente di utilizzare lo stesso contattore con diverse tensioni di comando senza dover sostituire la bobina. Questa tecnologia facilita inoltre il funzionamento in presenza di fluttuazioni della tensione di controllo, risultando particolarmente pratica in sistemi di automazione e macchinari dove la stabilità dell’alimentazione può variare.

Protezione contro le sovratensioni integrata

L’AF16-30-10 incorpora di serie la protezione contro le sovratensioni nel circuito della bobina. In questo modo, ABB elimina in molte applicazioni la necessità di installare un soppressore di sovratensioni aggiuntivo associato al contattore, semplificando il cablaggio del quadro elettrico e riducendo il numero di componenti necessari.

Questa caratteristica è particolarmente utile nei circuiti di comando in cui le manovre ripetitive possono generare disturbi elettrici durante l’inserzione o il disinserimento di carichi induttivi.

Contatto ausiliario 1NA integrato

Oltre ai tre contatti principali, il contattore dispone di un contatto ausiliario normalmente aperto integrato. Questo contatto può essere utilizzato per funzioni di segnalazione, interblocco, retroazione dello stato del contattore o integrazione con altri elementi del circuito di controllo.

La serie AF consente inoltre l’aggiunta di blocchi ausiliari supplementari installati frontalmente o lateralmente, permettendo di ampliare la configurazione del sistema quando l’applicazione richiede un numero maggiore di contatti ausiliari.

Correnti e potenze di impiego

• AC-3 a 220/230/240 V: 18 A, fino a 4 kW.
• AC-3 a 380/400 V: 18 A, fino a 7,5 kW.
• AC-3 a 415 V: 18 A, fino a 9 kW.
• AC-3 a 440 V: 18 A, fino a 9 kW.
• AC-3 a 500 V: 15 A, fino a 9 kW.
• AC-3 a 690 V: 10,5 A, fino a 9 kW.
• AC-1 a 690 V e 40 °C: 30 A.
• AC-1 a 690 V e 60 °C: 30 A.
• AC-1 a 690 V e 70 °C: 26 A.

Connessioni mediante morsetti a vite

L’ABB AF16-30-10 utilizza morsetti a vite sia nel circuito principale sia nei circuiti ausiliario e di comando. Il circuito principale ammette conduttori rigidi fino a 6 mm², oltre a diverse configurazioni di conduttore flessibile a seconda del tipo di morsetto utilizzato.

I morsetti principali, ausiliari e della bobina presentano un grado di protezione IP20 secondo IEC 60529, contribuendo a proteggere dal contatto accidentale con parti attive durante l’uso previsto all’interno di quadri e involucri elettrici.

Alta frequenza di manovra

Il contattore è progettato per applicazioni che richiedono operazioni frequenti. ABB specifica una frequenza massima di manovra elettrica fino a 1.200 cicli all’ora in categoria AC-3 e una frequenza massima di manovra meccanica fino a 3.600 cicli all’ora, sempre entro le condizioni di impiego stabilite dal produttore.

Dati tecnici dell’ABB AF16-30-10-11

• Produttore: ABB.
• Famiglia: contattori AF.
• Riferimento del produttore: 1SBL177001R1110.
• Denominazione: AF16-30-10-11.
• Poli: 3.
• Contatti principali NA: 3.
• Contatti principali NC: 0.
• Contatti ausiliari NA: 1.
• Contatti ausiliari NC: 0.
• Tensione bobina CA: 24-60 V, 50/60 Hz.
• Tensione bobina CC: 20-60 V.
• Corrente di impiego AC-3 a 400 V: 18 A.
• Potenza AC-3 a 400 V: 7,5 kW.
• Corrente di impiego AC-1: 30 A a 690 V e 40/60 °C.
• Tensione nominale di impiego del circuito principale: 690 V.
• Tensione nominale di isolamento: 690 V secondo IEC 60947-4-1.
• Tensione di tenuta a impulso: 6 kV.
• Frequenza del circuito principale: 50/60 Hz.
• Protezione dei terminali: IP20.
• Tipo di terminale: vite.
• Altitudine massima di funzionamento: 3.000 m.
• Temperatura ambiente senza relè termico: da -40 a +70 °C.
• Temperatura di stoccaggio: da -60 a +80 °C.
• Dimensioni: 86 x 45 x 77 mm (altezza x larghezza x profondità).
• Peso netto: 0,27 kg.
• EAN: 3471523110618.

Normative e compatibilità

Il contattore ABB AF16-30-10 è conforme, tra le altre, alle norme IEC/EN 60947-1 e IEC/EN 60947-4-1, oltre a disporre di omologazioni secondo UL 508 e CSA C22.2 Nº 14. Il prodotto soddisfa inoltre i requisiti della Direttiva RoHS indicati da ABB.

Per le sue caratteristiche elettriche, la bobina elettronica ad ampio range e il formato compatto, il contattore ABB AF16-30-10-11 è una soluzione adatta per quadri elettrici, controllo motori, macchinari, automazione industriale, sistemi di ventilazione, pompe e altre applicazioni che richiedano manovra trifase fino a 18 A in categoria AC-3.

Importante: ABB indica che la variante AF..-30-..-11 non è destinata al controllo diretto da un’uscita PLC. Per applicazioni di questo tipo è necessario verificare la compatibilità del sistema di controllo e selezionare la variante adeguata in base alle specifiche del produttore.
