Contattore 40A 4NA 230V

Il contattore Legrand CX³ 412553 è un dispositivo modulare destinato al comando di carichi elettrici ad elevata potenza. Dispone di 4 poli con 4 contatti normalmente aperti, una corrente nominale di 40 ampere e una bobina di comando da 230 volt in corrente alternata.

Progettato per l’installazione in quadri elettrici su guida DIN, consente di controllare tramite un segnale di comando carichi come sistemi di riscaldamento, circuiti di illuminazione e pompe. Il suo formato modulare e il comando manuale frontale facilitano sia l’integrazione nel quadro sia le operazioni di verifica e manutenzione.

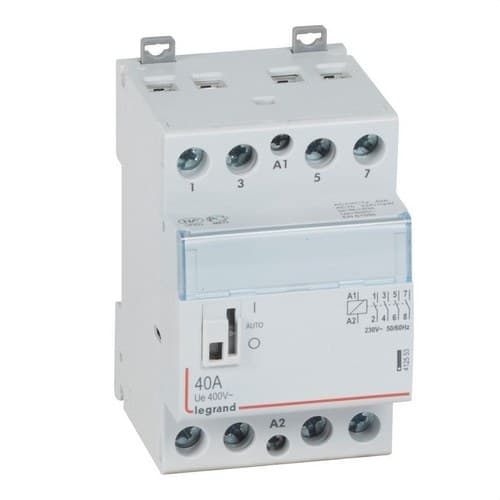

Contattore Legrand CX³ da 40 ampere e 4 contatti normalmente aperti

Il riferimento 412553 appartiene alla gamma di contattori modulari CX³ di Legrand. Integra 4 contatti di potenza normalmente aperti, per cui i contatti restano aperti quando la bobina non è alimentata e si chiudono quando il contattore riceve il relativo segnale di comando.

Questa configurazione consente la manovra simultanea di più conduttori mediante un unico comando elettrico, facilitando l’automazione e il controllo remoto di diversi tipi di carichi.

Bobina di comando da 230 volt

Il contattore incorpora una bobina di eccitazione da 230 volt in corrente alternata. Secondo la scheda tecnica Legrand, l’intervallo di tensione di eccitazione ammesso è compreso tra 195 e 253 volt.

Quando la bobina riceve tensione, il meccanismo interno cambia lo stato dei contatti di potenza. Quando cessa di ricevere il segnale di comando, i contatti tornano alla rispettiva posizione di funzionamento.

Corrente nominale di 40 ampere

Il Legrand 412553 ammette una corrente d’impiego di 40 ampere in categoria AC-7a o AC-1, categorie associate a carichi di carattere principalmente resistivo o leggermente induttivo.

Per applicazioni corrispondenti alle categorie AC-7b o AC-3, la corrente d’impiego indicata da Legrand è di 22 ampere. La scelta del contattore deve essere sempre effettuata tenendo conto del tipo di carico e della sua categoria d’impiego, non solo della corrente nominale massima.

Applicazioni in riscaldamento, illuminazione e pompe

Legrand indica questo contattore per il controllo di carichi ad alto assorbimento, incluse applicazioni come sistemi elettrici di riscaldamento, impianti di illuminazione e pompe.

Il contattore consente di separare il circuito di comando dal circuito di potenza, in modo che un segnale elettrico a basso assorbimento possa controllare l’inserzione e il disinserimento del carico principale.

Questa caratteristica è particolarmente utile in impianti automatizzati, quadri elettrici, sistemi di gestione energetica e circuiti che richiedono manovre frequenti o il controllo da dispositivi esterni.

4 poli per circuiti fino a 400 volt

Il dispositivo dispone di 4 poli ed è progettato per una tensione nominale d’impiego di 400 volt in corrente alternata. Questa configurazione ne consente l’utilizzo in impianti in cui sia necessario effettuare una manovra congiunta su più conduttori.

I 4 contatti principali sono normalmente aperti. Il modello non incorpora contatti principali normalmente chiusi.

Comando manuale frontale per prove e manutenzione

Il contattore incorpora un comando manuale accessibile dal frontale dopo la rimozione del relativo coperchio. Questo meccanismo consente di eseguire funzioni di prova e manutenzione direttamente sul dispositivo.

Il comando permette di selezionare posizioni permanenti di inserzione o disinserzione senza ritorno automatico, facilitando determinate verifiche durante le operazioni di installazione, diagnosi o manutenzione.

Formato modulare da 3 moduli

Il Legrand CX³ 412553 è progettato per il montaggio su guida DIN nei quadri elettrici e occupa una larghezza equivalente a 3 moduli.

Dispone di due sistemi di fissaggio alla guida, uno nella parte superiore e uno in quella inferiore, concepiti per facilitare il montaggio e lo smontaggio del dispositivo.

Consente inoltre l’inserimento di un pettine di distribuzione tipo forca dalla parte superiore, semplificando determinate configurazioni di alimentazione all’interno del quadro.

Portaetichette per identificare il circuito

Il frontale incorpora un portaetichette che consente di identificare visivamente il circuito o il carico comandato dal contattore. Questa funzione è particolarmente pratica in quadri elettrici con numerosi dispositivi di comando e protezione.

Un’identificazione chiara facilita le operazioni di messa in servizio, ispezione, manutenzione e ricerca guasti.

Compatibile con ausiliari Legrand

Il contattore può essere equipaggiato con ausiliari Legrand compatibili. Il produttore indica espressamente la possibilità di abbinarlo all’ausiliario con riferimento 412431, consentendo di ampliare le funzioni di segnalazione o controllo in base alle esigenze del progetto.

Capacità per diversi tipi di illuminazione

Oltre alle sue applicazioni generali di potenza, Legrand fornisce valori specifici per diversi carichi di illuminazione. Il carico massimo indicato per lampade a incandescenza è di 5.000 watt.

Per lampade fluorescenti, la capacità massima indicata è di 3.100 voltampere, raggiungendo 3.400 voltampere nei circuiti duo e 1.400 voltampere in determinate installazioni con compensazione in parallelo.

Questi valori devono essere considerati insieme alle caratteristiche specifiche degli apparecchi di illuminazione e del circuito che si desidera controllare.

Dimensioni e installazione

Il contattore presenta una larghezza di 68 millimetri, un’altezza di 94 millimetri e una profondità di 53,4 millimetri. La profondità di installazione indicata da Legrand è di 44 millimetri.

Il suo formato modulare consente l’integrazione insieme a magnetotermici, differenziali, orologi programmatori, teleruttori e altri dispositivi di protezione e automazione all’interno del quadro elettrico.

Protezione e normativa

Il Legrand 412553 dispone di un grado di protezione IP2X ed è realizzato conformemente alla norma IEC/EN 61095, specifica per contattori elettromeccanici destinati ad applicazioni domestiche e similari.

Caratteristiche tecniche del Legrand 412553

• Marca: Legrand.
• Gamma: CX³.
• Riferimento: 412553.
• EAN: 3245064125536.
• Tipo di prodotto: contattore di potenza modulare.
• Numero di poli: 4.
• Contatti normalmente aperti: 4.
• Contatti normalmente chiusi: nessuno.
• Corrente d’impiego AC-7a o AC-1: 40 ampere.
• Corrente d’impiego AC-7b o AC-3: 22 ampere.
• Tensione nominale d’impiego: 400 volt in corrente alternata.
• Tensione nominale della bobina: 230 volt in corrente alternata.
• Intervallo di tensione di eccitazione: tra 195 e 253 volt.
• Montaggio: guida DIN.
• Larghezza: 3 moduli.
• Larghezza fisica: 68 millimetri.
• Altezza: 94 millimetri.
• Profondità: 53,4 millimetri.
• Profondità di installazione: 44 millimetri.
• Grado di protezione: IP2X.
• Comando manuale frontale: sì.
• Portaetichette: sì.
• Possibilità di aggiungere ausiliari: sì.
• Ausiliario compatibile indicato da Legrand: riferimento 412431.
• Carico massimo per lampade a incandescenza: 5.000 watt.
• Carico massimo per lampade fluorescenti: 3.100 voltampere.
• Norma: IEC/EN 61095.

Contattore modulare per automatizzare carichi ad elevata potenza

Il Legrand CX³ 412553 combina 4 contatti normalmente aperti, capacità fino a 40 ampere e una bobina di comando da 230 volt, offrendo una soluzione compatta per il controllo elettrico di riscaldamento, illuminazione, pompe e altri carichi compatibili.

Il montaggio su guida DIN, il formato da 3 moduli, il comando manuale frontale, il portaetichette e la possibilità di incorporare ausiliari ne facilitano l’integrazione in quadri elettrici residenziali, terziari e in altre installazioni che richiedono una manovra affidabile e centralizzata dei circuiti di potenza.
