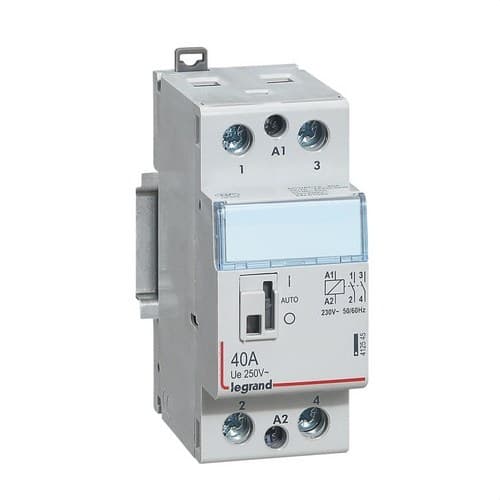

Contattore 40A 2NA 230V

Il contattore Legrand CX³ 412545 è un dispositivo modulare progettato per il controllo remoto di carichi elettrici. Dispone di 2 poli con 2 contatti normalmente aperti, una corrente nominale di 40 ampere e una bobina di comando da 230 volt in corrente alternata.

È particolarmente indicato per l’azionamento di carichi come circuiti di illuminazione, sistemi di riscaldamento e pompe. Il montaggio su guida DIN, il formato da 2 moduli e il comando manuale frontale ne facilitano l’integrazione in quadri elettrici residenziali, terziari e in altri impianti di automazione e controllo.

Contattore Legrand CX³ da 40 ampere e 2 contatti normalmente aperti

Il riferimento 412545 appartiene alla gamma di contattori modulari CX³ di Legrand. Integra 2 contatti di potenza normalmente aperti, che restano aperti quando la bobina non è eccitata e si chiudono quando il dispositivo riceve il relativo segnale di comando.

Questa configurazione consente di collegare e scollegare un carico elettrico mediante un comando esterno, separando il circuito di comando dal circuito di potenza.

Bobina di comando da 230 volt

Il contattore incorpora una bobina di controllo da 230 volt in corrente alternata. Legrand specifica un intervallo di tensione di eccitazione compreso tra 195 e 253 volt.

Applicando tensione alla bobina, il meccanismo aziona i contatti di potenza e consente di alimentare il carico collegato. Quando il segnale di comando viene a mancare, i contatti ritornano al loro stato normale.

Corrente fino a 40 ampere

Il Legrand 412545 ammette una corrente d’impiego di 40 ampere nelle categorie AC-7a o AC-1, utilizzate per carichi principalmente resistivi o leggermente induttivi.

Per applicazioni corrispondenti alle categorie AC-7b o AC-3, associate a determinati carichi con motori, la corrente d’impiego indicata da Legrand è di 22 ampere.

La scelta del contattore deve essere effettuata tenendo conto sia della corrente sia del tipo di carico e della relativa categoria d’impiego.

Tensione di impiego di 250 volt

Questo contattore bipolare è progettato per funzionare con una tensione nominale di esercizio di 250 volt in corrente alternata. I suoi 2 poli consentono la manovra simultanea di due conduttori mediante un unico comando.

Questa configurazione è particolarmente adatta per circuiti monofase e altre applicazioni compatibili con le caratteristiche elettriche del dispositivo.

Controllo di illuminazione, riscaldamento e pompe

Legrand specifica questo contattore per il controllo di carichi ad alto assorbimento, inclusi impianti di illuminazione, sistemi di riscaldamento e pompe.

Il dispositivo consente a un segnale di comando di gestire l’apertura e la chiusura del circuito di potenza, facilitandone l’integrazione con termostati, interruttori orari, sistemi di gestione energetica e altri dispositivi di automazione compatibili.

Comando manuale frontale

Il Legrand CX³ 412545 incorpora un comando manuale accessibile dal frontale dopo aver rimosso l’apposito coperchio.

Questo comando consente di agire direttamente sul contattore per effettuare operazioni di prova, verifica e manutenzione. Legrand indica la possibilità di selezionare una posizione permanente di collegamento o scollegamento senza ritorno automatico.

Formato modulare da 2 moduli

Il contattore è progettato per l’installazione su guida DIN e occupa una larghezza equivalente a 2 moduli, facilitandone l’integrazione accanto a magnetotermici, differenziali, orologi programmatori, relè passo-passo e altri dispositivi modulari.

Dispone di due sistemi di fissaggio alla guida DIN, situati nella parte superiore e inferiore, per semplificare le operazioni di installazione e smontaggio.

Compatibile con pettine di alimentazione

Il design consente l’installazione di un pettine di alimentazione tipo forcella nella parte superiore, facilitando determinate configurazioni di distribuzione elettrica all’interno del quadro.

La gamma CX³ consente così di mantenere un’installazione ordinata e di semplificare il cablaggio quando si utilizzano dispositivi modulari compatibili.

Portaetichette per identificare il circuito

Il frontale integra un portaetichette destinato a identificare in modo chiaro il carico o il circuito controllato dal contattore.

Questa caratteristica risulta particolarmente utile in quadri con numerosi dispositivi, poiché facilita le operazioni di manutenzione, ispezione e individuazione dei circuiti.

Compatibile con ausiliari Legrand

Il contattore può essere completato con dispositivi ausiliari compatibili. Legrand indica specificamente la possibilità di installare l’ausiliario con riferimento 412431, consentendo di ampliare le funzioni di controllo e segnalazione del dispositivo.

Capacità per diverse tipologie di carico di illuminazione

Legrand fornisce valori specifici di carico per diverse tecnologie di illuminazione. Per lampade a incandescenza, il carico massimo indicato è di 5.000 watt.

Negli impianti con lampade fluorescenti, la capacità massima indicata è di 3.100 voltampere, mentre nei circuiti duo raggiunge i 3.400 voltampere. Per impianti fluorescenti compensati in parallelo, il valore specificato è di 1.400 voltampere.

Protezione e normativa

Il contattore presenta un grado di protezione IP2X ed è realizzato conformemente alla norma IEC/EN 61095, applicabile ai contattori elettromeccanici per installazioni domestiche e usi similari.

Il riferimento 412545 dispone inoltre di certificazioni ufficiali di prodotto per la gamma CX³.

Caratteristiche tecniche del Legrand 412545

• Marca: Legrand.
• Gamma: CX³.
• Riferimento: 412545.
• EAN: 3245064125451.
• Tipo di prodotto: contattore modulare di potenza.
• Numero di poli: 2.
• Contatti normalmente aperti: 2.
• Contatti normalmente chiusi: nessuno.
• Corrente d’impiego AC-7a o AC-1: 40 ampere.
• Corrente d’impiego AC-7b o AC-3: 22 ampere.
• Tensione nominale di esercizio: 250 volt in corrente alternata.
• Tensione nominale della bobina: 230 volt in corrente alternata.
• Intervallo di tensione di eccitazione: tra 195 e 253 volt.
• Applicazioni: illuminazione, riscaldamento e pompe.
• Comando manuale frontale: sì.
• Montaggio: guida DIN.
• Numero di moduli: 2.
• Larghezza: 68 millimetri.
• Altezza: 94 millimetri.
• Profondità: 35,6 millimetri.
• Profondità di installazione: 44 millimetri.
• Grado di protezione: IP2X.
• Carico massimo per lampade a incandescenza: 5.000 watt.
• Carico massimo per lampade fluorescenti: 3.100 voltampere.
• Carico massimo per lampade fluorescenti in circuito duo: 3.400 voltampere.
• Carico massimo per lampade fluorescenti compensate in parallelo: 1.400 voltampere.
• Compatibile con ausiliari: sì.
• Ausiliario indicato da Legrand: riferimento 412431.
• Norma: IEC/EN 61095.

Contattore bipolare per l’automazione dei carichi

Il Legrand CX³ 412545 combina una corrente fino a 40 ampere, 2 contatti normalmente aperti e una bobina da 230 volt in un formato modulare da 2 moduli.

Il comando manuale frontale, il montaggio su guida DIN, la compatibilità con ausiliari e la capacità di controllare illuminazione, riscaldamento e pompe lo rendono una soluzione pratica per automatizzare carichi elettrici dal quadro di distribuzione.
