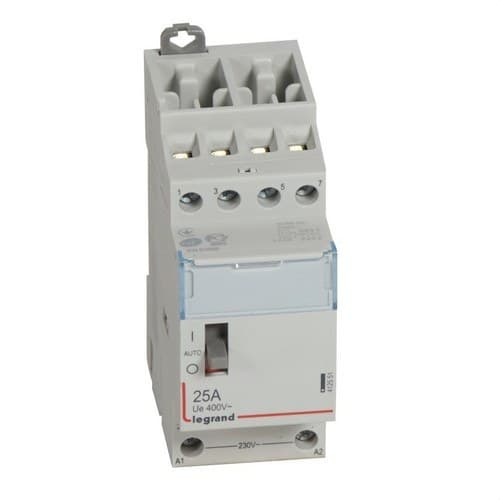

Contattore 25A 4NA 230V

Il contattore Legrand CX³ 412551 è un dispositivo modulare progettato per il controllo remoto di carichi elettrici. Dispone di 4 poli con 4 contatti normalmente aperti, una corrente nominale di 25 ampere, circuito di potenza a 400 volt in corrente alternata e una bobina di comando a 230 volt in corrente alternata.

La sua configurazione tetrapolare consente di manovrare simultaneamente più conduttori tramite un unico segnale di controllo. È particolarmente indicato per l'azionamento di circuiti di illuminazione, sistemi di riscaldamento, pompe e altri carichi compatibili, e si installa su guida DIN occupando soltanto 2 moduli.

Contattore Legrand CX³ tetrapolare da 25 ampere

Il codice 412551 appartiene alla gamma di contattori modulari CX³ di Legrand. Integra 4 contatti di potenza normalmente aperti, che restano aperti quando la bobina non è eccitata e si chiudono quando ricevono la corrispondente tensione di comando.

Questo funzionamento consente di separare elettricamente il circuito di controllo dal circuito di potenza, in modo che un segnale di comando possa collegare o scollegare carichi di maggiore assorbimento senza che tutta la corrente di potenza debba circolare direttamente attraverso il dispositivo che genera l'ordine.

Bobina di comando da 230 volt

Il Legrand 412551 incorpora una bobina di eccitazione da 230 volt in corrente alternata. L'intervallo di tensione di controllo specificato dal produttore è compreso tra 195 e 253 volt.

Quando la bobina viene alimentata, il meccanismo elettromagnetico aziona i 4 contatti normalmente aperti e consente di alimentare i carichi collegati. Quando viene meno il segnale di comando, il contattore ritorna al proprio stato di funzionamento corrispondente.

La frequenza nominale dei circuiti di comando e potenza è di 50 o 60 hertz.

4 contatti normalmente aperti

Questo contattore dispone di 4 poli e 4 contatti normalmente aperti, senza contatti principali normalmente chiusi.

La sua configurazione consente la manovra congiunta fino a quattro conduttori, risultando particolarmente utile in circuiti trifase e in altre applicazioni in cui è necessaria la disconnessione simultanea di più poli.

Corrente di 25 ampere in base al carico

La corrente che un contattore può comandare dipende dal tipo di carico e dalla sua categoria di utilizzo. Per il codice 412551, Legrand specifica una corrente d'impiego di 25 ampere nelle categorie AC-7a o AC-1.

Queste categorie sono associate principalmente a carichi resistivi o leggermente induttivi, come possono essere determinati sistemi di riscaldamento e altre applicazioni di potenza.

Per carichi corrispondenti alle categorie AC-7b o AC-3, la corrente d'impiego indicata da Legrand è di 10 ampere. Per questo motivo, la scelta del contattore deve essere effettuata considerando sia la corrente del circuito sia la natura del carico che si desidera controllare.

Circuito di potenza da 400 volt

Il contattore è progettato per una tensione nominale di funzionamento di 400 volt in corrente alternata. Questa caratteristica, insieme ai suoi 4 poli, ne consente l'utilizzo in quadri elettrici dove sia necessario controllare circuiti tetrapolari compatibili.

Non va confusa la tensione del circuito di potenza con quella della bobina: il circuito principale lavora a 400 volt, mentre la bobina di controllo funziona a 230 volt.

Per illuminazione, riscaldamento e pompe

Legrand indica questo codice per il controllo di carichi ad elevato consumo energetico, come sistemi di riscaldamento, impianti di illuminazione e pompe.

Può essere integrato con interruttori, orologi programmatore, termostati, sistemi di controllo e altri dispositivi in grado di fornire il segnale adeguato alla bobina da 230 volt.

Questa configurazione consente di automatizzare l'accensione e lo spegnimento delle apparecchiature dal quadro elettrico senza dover effettuare la manovra direttamente sul circuito di potenza.

Capacità per diverse tipologie di illuminazione

Oltre alla corrente nominale, Legrand fornisce valori specifici per diverse tecnologie di illuminazione.

• Carico massimo per lampade a incandescenza: 3.000 watt.
• Carico massimo per lampade fluorescenti: 2.100 voltampere.
• Carico massimo per lampade fluorescenti in circuito duo: 2.200 voltampere.
• Carico massimo per lampade fluorescenti compensate in parallelo: 1.000 voltampere.

Questi valori devono essere sempre considerati insieme alle caratteristiche specifiche degli apparecchi di illuminazione, alle loro correnti di spunto e alle condizioni del circuito.

Comando manuale frontale

Il contattore incorpora un comando manuale nella parte frontale che consente di agire direttamente sul dispositivo durante operazioni di verifica, prova o manutenzione.

Il meccanismo consente di impostare posizioni permanenti di connessione o disconnessione senza ritorno automatico, facilitando le attività di diagnosi e intervento sull'impianto.

Formato compatto da 2 moduli

Il Legrand CX³ 412551 è progettato per l'installazione su guida DIN e occupa soltanto 2 moduli, facilitandone l'integrazione in quadri elettrici con spazio limitato.

Le sue dimensioni approssimative sono:

• Larghezza: 35,6 millimetri.
• Altezza: 94,9 millimetri.
• Profondità: 72,6 millimetri.
• Profondità di installazione: 44 millimetri.

Montaggio su guida DIN

Il contattore incorpora sistemi di fissaggio che ne facilitano il montaggio su guida DIN all'interno del quadro elettrico.

La gamma consente inoltre il passaggio e l'installazione di pettini di distribuzione tipo forcella nella parte superiore, facilitando determinate configurazioni di alimentazione insieme ad altri dispositivi modulari.

Portaetichette per identificare il circuito

La parte frontale dispone di un portaetichette che consente di identificare chiaramente la funzione del contattore o il carico che controlla.

Questa caratteristica facilita l'ispezione e la manutenzione in quadri con più circuiti, permettendo di individuare rapidamente il dispositivo corrispondente.

Compatibile con ausiliari Legrand

Il codice 412551 può essere completato con ausiliari Legrand compatibili. Il produttore indica specificamente la possibilità di incorporare l'ausiliario codice 412430.

Questi accessori consentono di ampliare le possibilità di segnalazione o controllo quando il progetto dell'impianto lo richieda.

Protezione IP2X

Il contattore presenta un grado di protezione IP2X. Una volta correttamente installato all'interno del quadro elettrico, il suo design offre protezione contro l'accesso a parti pericolose in conformità alle condizioni definite per questo grado di protezione.

Conforme a IEC/EN 61095

Il Legrand CX³ 412551 è realizzato in conformità alla norma IEC/EN 61095, applicabile ai contattori elettromeccanici destinati ad usi domestici e applicazioni simili.

La sua tecnologia corrisponde a un contattore elettromagnetico monostabile concepito per controllare carichi a distanza mediante un segnale elettrico.

Caratteristiche tecniche del Legrand 412551

• Marca: Legrand.
• Gamma: CX³.
• Codice: 412551.
• EAN: 3245064125512.
• Tipo di prodotto: contattore modulare di potenza.
• Tecnologia: contattore elettromagnetico monostabile.
• Numero di poli: 4.
• Contatti normalmente aperti: 4.
• Contatti normalmente chiusi: nessuno.
• Corrente d'impiego AC-7a o AC-1: 25 ampere.
• Corrente d'impiego AC-7b o AC-3: 10 ampere.
• Tensione nominale del circuito di potenza: 400 volt in corrente alternata.
• Tensione nominale della bobina: 230 volt in corrente alternata.
• Intervallo di tensione di comando: tra 195 e 253 volt.
• Frequenza: 50 o 60 hertz.
• Carico massimo per lampade a incandescenza: 3.000 watt.
• Carico massimo per lampade fluorescenti: 2.100 voltampere.
• Carico massimo per lampade fluorescenti in circuito duo: 2.200 voltampere.
• Carico massimo per lampade fluorescenti compensate in parallelo: 1.000 voltampere.
• Comando manuale frontale: sì.
• Montaggio: guida DIN.
• Numero di moduli: 2.
• Larghezza: 35,6 millimetri.
• Altezza: 94,9 millimetri.
• Profondità: 72,6 millimetri.
• Profondità di installazione: 44 millimetri.
• Grado di protezione: IP2X.
• Portaetichette: sì.
• Compatibile con ausiliari: sì.
• Ausiliario indicato da Legrand: codice 412430.
• Norma: IEC/EN 61095.

Contattore tetrapolare per automatizzare carichi dal quadro elettrico

Il Legrand CX³ 412551 combina 4 contatti normalmente aperti, una corrente fino a 25 ampere, bobina di comando da 230 volt e circuito di potenza da 400 volt in un formato compatto di soli 2 moduli.

La sua configurazione tetrapolare, il comando manuale frontale, il montaggio su guida DIN e la compatibilità con ausiliari consentono di integrarlo in sistemi di automazione per illuminazione, riscaldamento, pompe e altri carichi compatibili, selezionandolo sempre in base alla corrispondente categoria di utilizzo.
