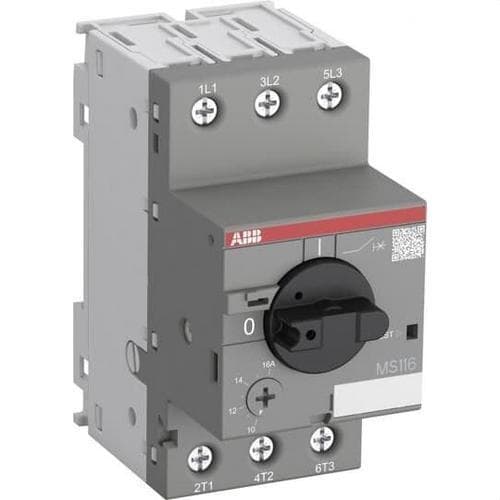

Salvamotore MS116-1.6 1,00-1,60A

Il salvamotore ABB MS116-1.6, riferimento 1SAM250000R1006, è un interruttore manuale per la protezione dei motori progettato per svolgere funzioni di manovra, sezionamento e protezione contro sovraccarichi, cortocircuiti e mancanza di fase. Il suo intervallo di regolazione termica da 1 a 1,6 A consente di adattarlo a motori la cui corrente nominale rientra in questo intervallo, offrendo una soluzione compatta per quadri elettrici, automazione e macchinari.

Questo modello dispone di 3 poli, classe di intervento 10A e sgancio magnetico istantaneo tarato a 20 A. A 400 V in categoria AC-3 è indicato per motori trifase fino a 0,55 kW. Il suo design da 45 mm di larghezza consente di integrare protezione e manovra manuale in uno spazio ridotto su guida DIN.

Caratteristiche principali del salvamotore ABB MS116-1.6

• Marca: ABB.
• Serie: MS116.
• Modello: MS116-1.6.
• Riferimento: 1SAM250000R1006.
• Tipo: salvamotore o interruttore manuale di protezione motori.
• Numero di poli: 3.
• Intervallo di regolazione termica: 1-1,6 A.
• Corrente nominale massima: 1,6 A.
• Classe di intervento: 10A.
• Sgancio magnetico istantaneo: 20 A.
• Potenza motore AC-3 a 400 V: 0,55 kW.
• Tensione nominale di impiego: fino a 690 V CA.
• Frequenza: 50/60 Hz.
• Potere di interruzione di servizio Ics a 400 V: 50 kA.
• Potere di interruzione ultimo Icu a 400 V: 100 kA.
• Meccanismo: termomagnetico.
• Protezione contro mancanza di fase: sì.
• Compensazione della temperatura: sì.
• Funzione di sezionamento: integrata.
• Comando: manopola rotativa.
• Montaggio: guida DIN da 35 mm.
• Morsetti: a vite.

Protezione termica regolabile tra 1 e 1,6 A

La protezione contro i sovraccarichi dell'ABB MS116-1.6 può essere regolata tra 1 e 1,6 A. La regolazione deve essere effettuata in base alla corrente nominale indicata sulla targhetta del motore protetto.

Quando si verifica un sovraccarico prolungato che supera il valore selezionato, il sistema termico interviene scollegando il circuito. In questo modo, il salvamotore aiuta a evitare danni derivanti da sovracorrenti prolungate in grado di provocare un surriscaldamento eccessivo degli avvolgimenti del motore.

Classe di intervento 10A

Il MS116-1.6 appartiene alla classe di intervento 10A. Questa classificazione definisce il comportamento della protezione termica in condizioni di sovraccarico ed è orientata ad applicazioni comuni con motori che presentano tempi di avviamento normali.

La combinazione di protezione termica regolabile e sgancio magnetico consente a un unico dispositivo di fornire protezione contro due diversi tipi di sovracorrente: sovraccarichi prolungati e correnti elevate generate da cortocircuiti.

Sgancio magnetico istantaneo a 20 A

La protezione magnetica del MS116-1.6 è configurata con una corrente di sgancio istantaneo di 20 A. Quando si verifica una corrente di cortocircuito elevata, il meccanismo magnetico interviene rapidamente per interrompere il circuito e limitare gli effetti del guasto.

Questa risposta rapida ai cortocircuiti consente di utilizzare il salvamotore come elemento di protezione senza fusibili entro i limiti di potere di interruzione specificati da ABB.

Potere di interruzione di 50 kA a 400 V

L'ABB MS116-1.6 offre un elevato livello di protezione contro i cortocircuiti. A 400 V CA, ABB specifica un potere di interruzione di servizio Ics di 50 kA e un potere di interruzione ultimo Icu di 100 kA.

Per altre tensioni, i valori di potere di interruzione variano. Il produttore stabilisce per questo modello:

• 230 V CA: Ics 50 kA / Icu 100 kA.
• 400 V CA: Ics 50 kA / Icu 100 kA.
• 440 V CA: Ics 50 kA / Icu 100 kA.
• 500 V CA: Ics 30 kA / Icu 100 kA.
• 690 V CA: Ics 30 kA / Icu 100 kA.

Per motori trifase fino a 0,55 kW a 400 V

Il MS116-1.6 è dimensionato per una potenza nominale del motore di 0,55 kW a 400 V in categoria AC-3. Questa caratteristica lo rende adatto a motori trifase di piccola potenza utilizzati in pompe, ventilatori, macchinari, apparecchiature ausiliarie e sistemi di automazione.

Per una corretta selezione, la corrente nominale reale del motore deve rientrare nell'intervallo regolabile da 1 a 1,6 A e devono essere verificati anche la tensione, le condizioni di avviamento e le caratteristiche elettriche dell'impianto.

Protezione contro mancanza di fase

Il salvamotore dispone di sensibilità alla mancanza di fase. La perdita di una fase in un motore trifase può provocare un importante squilibrio delle correnti e un eccessivo riscaldamento degli avvolgimenti rimanenti.

La protezione termica del MS116 è progettata per reagire a queste condizioni, contribuendo a proteggere il motore dagli effetti di un funzionamento anomalo dovuto alla perdita di fase.

Compensazione della temperatura

La serie ABB MS116 incorpora compensazione della temperatura ambiente tra -25 e +55 °C. Questa caratteristica aiuta a mantenere il comportamento della protezione termica entro i valori previsti anche se varia la temperatura dell'ambiente in cui è installato il salvamotore.

ABB specifica un intervallo generale di funzionamento in aria libera di -25 a +70 °C, mentre l'intervallo con compensazione termica si colloca tra -25 e +55 °C.

Meccanismo di sgancio libero

Il MS116 dispone di un meccanismo di sgancio libero. Ciò significa che una condizione di protezione provoca l'apertura del dispositivo indipendentemente dalla posizione o dall'azione manuale esercitata sul comando.

Questa caratteristica impedisce di mantenere forzatamente chiuso il circuito quando il salvamotore rileva una condizione che richiede l'intervento.

Manopola rotativa con indicazione ON/OFF

Il dispositivo incorpora una manopola rotativa frontale che consente di eseguire manualmente le funzioni di accensione e spegnimento. La posizione dell'interruttore è chiaramente identificata mediante le indicazioni ON e OFF.

Oltre a essere utilizzato per la manovra manuale del motore, il MS116 integra una funzione di sezionamento che consente di isolare il circuito entro le condizioni e i requisiti stabiliti da ABB.

Tensione di impiego fino a 690 V

Il circuito principale è predisposto per una tensione nominale di impiego fino a 690 V CA a 50/60 Hz. Anche la tensione nominale di isolamento è di 690 V, mentre la tensione di tenuta a impulso Uimp è di 6 kV.

Queste caratteristiche consentono di utilizzare il salvamotore in diverse reti industriali a bassa tensione, rispettando sempre le capacità di interruzione e gli altri parametri relativi alla tensione specifica dell'impianto.

Formato compatto da 45 mm

Una delle caratteristiche della gamma MS116 è la sua larghezza compatta di 45 mm. Ciò facilita l'installazione di più dispositivi all'interno dei quadri elettrici e consente di ridurre lo spazio destinato alla protezione dei motori.

Le dimensioni principali del salvamotore sono approssimativamente:

• Larghezza: 45 mm.
• Altezza: 90 mm.
• Profondità approssimativa: 80,1 mm senza considerare determinate quote di collegamento.
• Peso: circa 0,265 kg.

Montaggio su guida DIN

L'ABB MS116-1.6 è progettato per essere installato su guida DIN TH35 conforme a IEC 60715. È compatibile con le guide TH35-7,5 e TH35-15, comuni nei quadri elettrici industriali e di automazione.

Il suo design modulare consente di abbinarlo a contattori ABB e a diversi accessori della gamma di protezione e controllo motori.

Morsetti a vite

Questo riferimento utilizza morsetti a vite per il circuito principale. Per le versioni MS116 fino a 16 A, ABB specifica collegamenti per conduttori rigidi e multifilari fino a 4 mm², oltre a conduttori flessibili con terminale a seconda della configurazione utilizzata.

La coppia di serraggio indicata per i morsetti principali è di 0,8 a 1,2 Nm, con una lunghezza di spelatura consigliata di 9 mm.

Grado di protezione

Il corpo del salvamotore presenta un grado di protezione IP20, mentre i morsetti principali presentano IP10 secondo la scheda tecnica ABB. Il dispositivo è concepito per essere installato all'interno di quadri, involucri e sistemi elettrici che forniscano il livello di protezione aggiuntivo richiesto dall'applicazione.

Compatibilità con contattori e accessori ABB

Il MS116 fa parte del sistema modulare ABB per la protezione e la manovra dei motori. Può essere combinato con contattori, blocchi ausiliari, contatti di segnalazione, bobine di minima tensione, sganciatori di apertura e altri accessori compatibili della gamma.

Questa modularità facilita la realizzazione di avviatori diretti e di altre configurazioni di controllo motore adattate alle esigenze di ogni impianto.

Applicazioni dell'ABB MS116-1.6

• Protezione di motori trifase.
• Quadri elettrici industriali.
• Pompe di piccola potenza.
• Ventilatori ed estrattori.
• Compressori compatibili con il suo intervallo di corrente.
• Macchine e apparecchiature di automazione.
• Sistemi di climatizzazione.
• Impianti di controllo motori.
• Avviatori diretti combinati con contattori.

Dati tecnici dell'ABB MS116-1.6

• Produttore: ABB.
• Serie: MS116.
• Riferimento: 1SAM250000R1006.
• Modello: MS116-1.6.
• Tipo: interruttore manuale di protezione motore.
• Poli: 3.
• Poli protetti: 3.
• Corrente nominale di impiego: 1,6 A.
• Intervallo di regolazione termica: 1-1,6 A.
• Classe di intervento: 10A.
• Intervento istantaneo Ii: 20 A.
• Potenza AC-3 a 400 V: 0,55 kW.
• Tensione nominale di impiego: 690 V CA.
• Tensione nominale di isolamento Ui: 690 V.
• Tensione di tenuta a impulso Uimp: 6 kV.
• Frequenza: 50/60 Hz.
• Ics a 230/400/440 V: 50 kA.
• Ics a 500/690 V: 30 kA.
• Icu a 230/400/440/500/690 V: 100 kA.
• Protezione termica: sì.
• Protezione magnetica: sì.
• Sensibile alla mancanza di fase: sì.
• Compensazione termica: -25 a +55 °C.
• Temperatura di funzionamento in aria libera: -25 a +70 °C.
• Temperatura di stoccaggio: -50 a +80 °C.
• Altitudine massima di funzionamento: 2.000 m.
• Grado di protezione dell'involucro: IP20.
• Grado di protezione dei morsetti: IP10.
• Tipo di comando: manopola rotativa.
• Indicazione di posizione: ON/OFF.
• Tipo di terminale: vite.
• Montaggio: guida DIN TH35.
• Larghezza: 45 mm.
• Altezza: 90 mm.
• Profondità principale: circa 80,1 mm.
• Peso: circa 0,265 kg.
• Norme: IEC/EN 60947-1, IEC/EN 60947-2 e IEC/EN 60947-4-1.

Protezione compatta per motori fino a 1,6 A

Il ABB MS116-1.6 riunisce in un unico dispositivo protezione termica regolabile, sgancio magnetico, sensibilità alla mancanza di fase, sezionamento e manovra manuale. Il suo intervallo da 1 a 1,6 A consente di regolare la protezione in base alla corrente nominale del motore, mentre la classe 10A e l'elevato potere di interruzione offrono una soluzione specificamente progettata per la protezione dei motori a bassa tensione.

Con una larghezza di soli 45 mm e montaggio su guida DIN, può essere facilmente integrato in quadri di automazione e combinato con contattori e accessori ABB per realizzare sistemi completi di avviamento e protezione. La selezione e la regolazione devono essere effettuate in base alla corrente nominale del motore, alla tensione di rete e alle reali condizioni elettriche dell'impianto.
