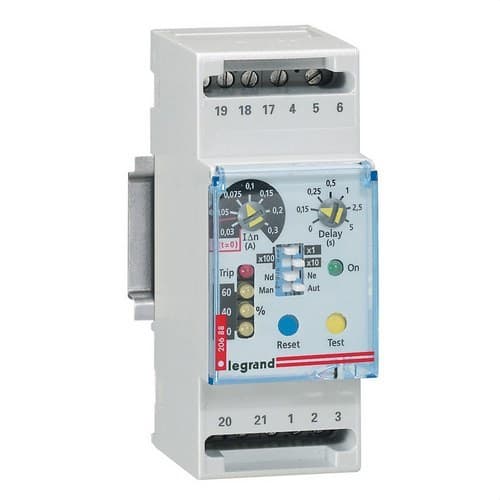

Relè differenziale 2 MODULI

Il relè differenziale Legrand 026088 è un dispositivo modulare regolabile progettato per rilevare correnti di dispersione verso terra e comandare la disconnessione di un interruttore automatico o di un interruttore di potenza compatibile. Associato a un trasformatore toroidale e a una bobina di sgancio a lancio di corrente o a minima tensione, consente di integrare la protezione differenziale in impianti dotati di interruttori Legrand DPX³ o DPX³-I.

Dispone di sensibilità differenziale regolabile, temporizzazione di intervento regolabile, segnalazione tramite diversi LED e contatto ausiliario. Si alimenta a 230/240 volt in corrente alternata, funziona a 50 o 60 hertz e occupa soltanto 2 moduli su guida DIN.

Relè differenziale regolabile per interruttori Legrand DPX³

Il riferimento 026088 è concepito per supervisionare continuamente eventuali correnti di guasto a terra negli impianti elettrici. Il relè riceve il segnale proveniente da un trasformatore toroidale esterno installato attorno ai conduttori del circuito e confronta la corrente residua rilevata con il valore di sensibilità selezionato.

Quando la corrente di dispersione raggiunge la soglia configurata e si verificano le condizioni di temporizzazione impostate, il relè invia un comando di sgancio alla bobina associata all'interruttore, provocando l'apertura del circuito.

Protezione differenziale mediante relè e trasformatore toroidale

Il Legrand 026088 non è un interruttore differenziale autonomo. Per svolgere la funzione di protezione deve lavorare insieme a un toroidale compatibile e a una bobina di sgancio a lancio di corrente o a minima tensione installata nell'interruttore automatico o nell'interruttore corrispondente.

Questa architettura consente di aggiungere la protezione differenziale a interruttori di potenza e di adattare i parametri di intervento alle esigenze specifiche dell'impianto.

Sensibilità differenziale regolabile

Uno dei principali vantaggi del relè è la possibilità di regolare la corrente differenziale di sgancio. Il campo disponibile dipende dal trasformatore toroidale associato.

Con i toroidali di diametro minore compatibili, Legrand prevede valori di sensibilità da 0,03 ampere fino a 30 ampere, con diversi passi intermedi di regolazione.

Tra i valori disponibili figurano 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 e 30 ampere, a seconda del toroidale utilizzato.

Temporizzazione di sgancio regolabile fino a 5 secondi

Il Legrand 026088 consente inoltre di configurare il ritardo di intervento. I tempi selezionabili sono:

• 0 secondi.
• 0,15 secondi.
• 0,25 secondi.
• 0,5 secondi.
• 1 secondo.
• 2,5 secondi.
• 5 secondi.

Questa regolazione consente di adattare la risposta della protezione e facilita il coordinamento tra diversi livelli di un impianto elettrico quando il progetto richiede tempi di intervento differenti.

Relè differenziale tipo A

Legrand identifica questo riferimento come un relè differenziale tipo A. Questo tipo di protezione è predisposto per rilevare correnti differenziali alternate sinusoidali e correnti continue pulsanti entro le condizioni previste per questa classe.

La selezione del valore di sensibilità, della temporizzazione e del toroidale deve essere effettuata in base alle caratteristiche del circuito e ai requisiti di protezione stabiliti per l'impianto.

Indicatori LED per il monitoraggio della corrente di dispersione

Il frontale del relè integra diversi indicatori LED che facilitano il monitoraggio visivo dello stato della protezione.

• 1 LED verde: indica che il relè è alimentato elettricamente.
• 3 LED gialli: indicano livelli di corrente di guasto di isolamento equivalenti al 20, 40 e 60 per cento della soglia configurata.
• 1 LED rosso fisso: indica che è stato raggiunto o superato il valore di corrente di guasto impostato.
• 1 LED rosso lampeggiante: segnala un'interruzione o una mancanza di continuità nel collegamento tra il trasformatore toroidale e il relè.

Questa segnalazione consente di verificare rapidamente l'evoluzione della corrente di dispersione e facilita l'identificazione di determinati guasti di collegamento.

Controllo progressivo del livello di isolamento

I tre indicatori gialli consentono di visualizzare in modo graduale il livello di corrente di guasto rispetto alla soglia selezionata. I livelli del 20, 40 e 60 per cento forniscono informazioni preventive prima di raggiungere la corrente configurata per l'intervento del relè.

Questa indicazione può risultare particolarmente utile durante le operazioni di manutenzione e diagnosi degli impianti, consentendo di osservare gli incrementi della corrente residua prima che si verifichi lo sgancio.

Contatto ausiliario incorporato

Il Legrand 026088 incorpora un contatto ausiliario che può essere utilizzato all'interno del sistema di controllo o di segnalazione dell'impianto.

L'integrazione di questo contatto facilita la supervisione dello stato del relè all'interno di quadri elettrici e sistemi di gestione compatibili.

Coperchio frontale piombabile

Il dispositivo dispone di un coperchio frontale apribile e piombabile. Questa copertura protegge gli elementi di regolazione e consente di limitare modifiche accidentali o non autorizzate dei parametri configurati.

Questa caratteristica risulta particolarmente utile negli impianti professionali in cui è importante mantenere le impostazioni di sensibilità e temporizzazione stabilite durante la messa in servizio.

Compatibile con trasformatori toroidali Legrand

Il relè deve essere utilizzato insieme ai toroidali Legrand compatibili specificati per il riferimento 026088. La documentazione vigente del produttore prevede diversi diametri per adattarsi a differenti sezioni di cablaggio e dimensioni dell'impianto.

Il diametro del toroidale selezionato influisce sul valore minimo di sensibilità differenziale disponibile, per cui deve essere scelto insieme al relè in base alle caratteristiche elettriche e fisiche del circuito.

Montaggio modulare su guida DIN

Il relè è progettato per essere installato direttamente su guida DIN nei quadri elettrici. Occupa una larghezza equivalente a 2 moduli, facilitandone l'integrazione insieme ad altri dispositivi di controllo e protezione.

Il suo formato modulare consente di concentrare nel quadro le funzioni di rilevamento e regolazione, mentre il trasformatore toroidale viene installato attorno ai conduttori da supervisionare.

Alimentazione a 230/240 volt

Il Legrand 026088 funziona con una tensione di alimentazione di 230/240 volt in corrente alternata e una frequenza di 50 o 60 hertz.

Il LED verde frontale consente di verificare visivamente che il relè sia correttamente alimentato e pronto per eseguire la supervisione differenziale.

Applicazione con interruttori DPX³ e DPX³-I

Legrand specifica questo riferimento per fornire protezione differenziale quando viene combinato con interruttori automatici DPX³ dotati di bobina di sgancio o con interruttori DPX³-I compatibili.

Quando il relè rileva una corrente di guasto superiore al livello selezionato, trasmette il comando corrispondente alla bobina associata per provocare l'apertura del dispositivo di sezionamento.

Caratteristiche tecniche del Legrand 026088

• Marca: Legrand.
• Riferimento: 026088.
• EAN: 3245060260880.
• Tipo di prodotto: relè differenziale modulare regolabile.
• Tipo di protezione differenziale: tipo A.
• Applicazione: protezione differenziale associata a interruttori DPX³ e DPX³-I compatibili.
• Funzionamento: rilevamento mediante trasformatore toroidale esterno.
• Sensibilità differenziale: regolabile in base al toroidale associato.
• Sensibilità minima disponibile: 0,03 ampere con toroidali compatibili.
• Sensibilità massima disponibile: 30 ampere.
• Temporizzazione regolabile: 0; 0,15; 0,25; 0,5; 1; 2,5 e 5 secondi.
• Tensione di alimentazione: 230/240 volt in corrente alternata.
• Frequenza: 50 o 60 hertz.
• Indicatore di alimentazione: LED verde.
• Indicatori di livello di dispersione: 3 LED gialli al 20, 40 e 60 per cento.
• Indicatore di guasto: LED rosso.
• Rilevamento di interruzione tra toroidale e relè: sì, tramite LED rosso lampeggiante.
• Contatto ausiliario: incluso.
• Coperchio frontale: apribile e piombabile.
• Montaggio: guida DIN.
• Numero di moduli: 2.
• Richiede trasformatore toroidale: sì.
• Richiede bobina di sgancio compatibile: sì.

Protezione differenziale regolabile per quadri di potenza

Il relè differenziale Legrand 026088 consente di integrare una protezione differenziale regolabile in impianti con interruttori di potenza compatibili, offrendo la regolazione sia della sensibilità sia del tempo di intervento.

Il suo formato da 2 moduli, gli indicatori LED, il contatto ausiliario, il coperchio piombabile e la compatibilità con diversi trasformatori toroidali ne facilitano l'integrazione nei quadri elettrici in cui è necessario monitorare le correnti di dispersione e adattare lo sgancio alle caratteristiche specifiche dell'impianto.
