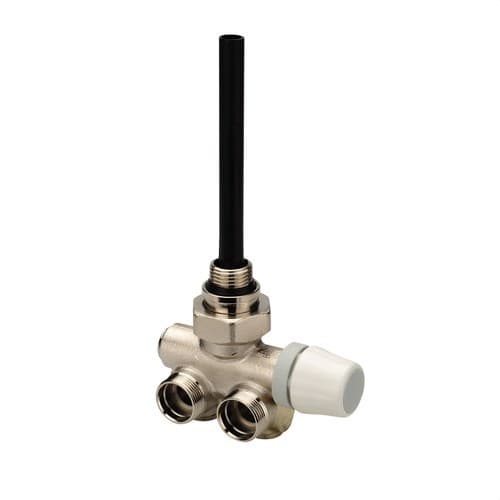

Valvola termostatizzabile monotubo Portasciugamani a parete testa sinistra filetto maschio 1/2"

La valvola Orkli 52110 è una valvola monotubo termostatizzabile progettata specificamente per radiatori scaldasalviette con tubazioni provenienti dalla parete. Questa versione incorpora la posizione della testa sul lato sinistro e dispone di connessione maschio da 1/2" al radiatore, connessione M24 x 1,5 per il tubo e filettatura M28 x 1 per installare una testa termostatica compatibile.

Oltre a controllare l’apertura e la chiusura del radiatore, questa valvola consente di bilanciare idraulicamente il circuito mediante l’otturatore di regolazione, limitando la portata massima che entra nello scaldasalviette. Viene fornita con sonda di ingresso incorporata e manopola manuale, che può essere facilmente sostituita con una testa termostatica Orkli compatibile per automatizzare la regolazione della temperatura dell’ambiente.

Valvola monotubo specifica per radiatori scaldasalviette

Il riferimento 52110 appartiene alla gamma di valvole termostatizzabili monotubo di Orkli per radiatori scaldasalviette. È progettata per impianti in cui mandata e ritorno fanno parte di un circuito monotubo e confluiscono nella valvola situata nella parte inferiore del radiatore.

La configurazione di questo riferimento è predisposta per installazioni con uscita delle tubazioni dalla parete e testa posizionata a sinistra. Orkli commercializza un riferimento differenziato per testa destra, pertanto conviene verificare l’orientamento richiesto prima di effettuare l’ordine.

Testa posizionata a sinistra

La disposizione della testa è una caratteristica fondamentale di questo riferimento. Nell’Orkli 52110, la manopola manuale o la futura testa termostatica si trova sul lato sinistro del gruppo.

Questa configurazione facilita l’adattamento della valvola alla posizione delle tubazioni, del radiatore scaldasalviette e dello spazio disponibile nell’installazione, evitando di utilizzare una valvola con orientamento opposto a quello richiesto.

Predisposta per regolazione termostatica

La valvola viene fornita con una manopola di azionamento manuale che consente di aprire o chiudere il passaggio verso il radiatore. Questa manopola può essere sostituita con una testa termostatica compatibile con connessione M28 x 1.

Con l’installazione di una testa termostatica, la valvola può regolare automaticamente il passaggio dell’acqua in base alla temperatura ambiente selezionata, contribuendo a mantenere il livello di comfort dell’ambiente senza dover regolare manualmente il radiatore in modo continuo.

Importante: la testa termostatica non è inclusa con la valvola e deve essere acquistata separatamente.

Bilanciamento idraulico mediante otturatore

La valvola monotubo termostatizzabile per scaldasalviette consente di svolgere due funzioni di regolazione. Da un lato controlla l’apertura o la chiusura del radiatore; dall’altro permette di bilanciare il circuito idraulico agendo sull’otturatore mediante una chiave Allen.

Questa regolazione consente di limitare la portata massima che entra nel radiatore, aiutando a bilanciare l’impianto quando sono presenti più terminali collegati allo stesso circuito monotubo.

Sonda di ingresso incorporata

Orkli fornisce questa gamma monotubo con una sonda di ingresso incorporata. La sonda convoglia l’acqua in ingresso verso l’interno del radiatore per favorire una circolazione adeguata attraverso lo scaldasalviette.

Il produttore indica che, per ottenere un funzionamento corretto, la sonda inserita nel radiatore deve superare approssimativamente i due terzi della lunghezza totale dello stesso.

Consente di isolare completamente il radiatore

Quando la manopola e lo stelo si trovano in posizione chiusa, la valvola consente di isolare completamente il radiatore. In questo modo è possibile eseguire determinati interventi sullo scaldasalviette senza dover svuotare completamente il circuito di riscaldamento.

Questa caratteristica facilita le operazioni di manutenzione o sostituzione del terminale quando l’impianto è stato realizzato correttamente.

Valvola reversibile

La valvola può funzionare con diversi sensi di circolazione. Tuttavia, Orkli raccomanda che l’ingresso dell’acqua calda avvenga dal lato più lontano dalla manopola o dalla testa termostatica.

Rispettare l’orientamento raccomandato aiuta a ottenere il comportamento idraulico previsto dal produttore e una circolazione adeguata nel radiatore.

Connessione maschio da 1/2" al radiatore

La connessione al radiatore è maschio da 1/2". La scheda tecnica Orkli specifica una connessione mediante filettatura cilindrica ISO 228/1 con O-ring e anello di protezione per garantire la tenuta nel raccordo del radiatore, oltre alla corrispondente connessione filettata indicata per il gruppo.

Questa configurazione è sviluppata specificamente per radiatori scaldasalviette compatibili con ingresso da 1/2".

Connessione al tubo M24 x 1,5

La connessione destinata alla tubazione è M24 x 1,5. Utilizzando gli appositi accessori di adattamento, Orkli prevede connessioni per diversi tipi e diametri di tubazione.

• PER / PEX: diametri da 12 a 20 mm secondo l’accessorio.
• Tubo multistrato: diametri da 12 a 20 mm secondo l’accessorio.
• PB: diametri da 12 a 20 mm secondo l’accessorio.
• Tubo di rame: diametri da 12 a 16 mm secondo l’accessorio.

Importante: gli accessori e i raccordi di connessione alla tubazione non sono inclusi e devono essere selezionati in base al materiale e al diametro del tubo installato.

Connessione M28 x 1 per testa termostatica

La connessione per l’attuatore termostatico è M28 x 1. Questa misura consente di sostituire la manopola fornita con una testa termostatica Orkli compatibile.

Prima di installare una testa di un altro produttore, è necessario verificare espressamente la compatibilità meccanica e funzionale con la filettatura e la corsa dello stelo.

Realizzazione in ottone nichelato

Il corpo della valvola è realizzato in ottone EN 12165 CW617 e riceve una finitura superficiale nichelata. L’albero di azionamento è in acciaio inox e lo stelo di chiusura è anch’esso realizzato in ottone.

Le guarnizioni idrauliche sono in EPDM, mentre la manopola di azionamento è realizzata in ABS. Il portasonda e la sonda stessa o pipetta utilizzano PA66.

Per acqua e soluzioni con glicole

La valvola è progettata per funzionare con acqua e con soluzioni di acqua e glicole comunemente impiegate nei circuiti di riscaldamento. Orkli stabilisce una percentuale massima di glicole del 30%.

La temperatura ammessa del fluido è compresa tra 5 e 100 °C.

Pressione massima di esercizio di 6 bar

La scheda tecnica stabilisce una pressione massima di esercizio di 6 bar e una pressione differenziale massima di 1 bar.

Per ridurre la possibilità di rumori fastidiosi nell’impianto, Orkli raccomanda di non superare una pressione differenziale di 0,3 bar.

Caratteristiche tecniche della valvola Orkli 52110

• Marca: Orkli.
• Riferimento: 52110.
• EAN: 8426562521104.
• Tipo: valvola monotubo termostatizzabile.
• Applicazione: radiatori scaldasalviette.
• Tipo di installazione: monotubo.
• Provenienza delle tubazioni: uscita a parete.
• Posizione della testa: sinistra.
• Connessione al radiatore: maschio 1/2".
• Connessione al tubo: M24 x 1,5.
• Connessione per testa termostatica: M28 x 1.
• Sonda di ingresso: incorporata.
• Regolazione idraulica: mediante otturatore.
• Azionamento fornito: manopola manuale.
• Testa termostatica: compatibile, non inclusa.
• Accessori di connessione al tubo: non inclusi.
• Tubazione PER/PEX, multistrato o PB compatibile: Ø12-20 mm mediante accessorio adeguato.
• Tubazione di rame compatibile: Ø12-16 mm mediante accessorio adeguato.
• Fluido di lavoro: acqua o soluzioni con glicole.
• Concentrazione massima di glicole: 30%.
• Temperatura del fluido: 5-100 °C.
• Pressione massima di esercizio: 6 bar.
• Pressione differenziale massima: 1 bar.
• Pressione differenziale raccomandata per limitare i rumori: ≤0,3 bar.
• Materiale del corpo: ottone EN 12165 CW617.
• Finitura: nichelata.
• Albero di azionamento: acciaio inox.
• Stelo di chiusura: ottone EN 12165 CW617.
• Guarnizioni idrauliche: EPDM.
• Manopola: ABS.
• Portasonda: PA66.
• Sonda: PA66.

Una soluzione compatta per regolare radiatori scaldasalviette monotubo

La Orkli 52110 concentra in un unico gruppo il collegamento del radiatore scaldasalviette al circuito monotubo, la regolazione della portata, la possibilità di chiusura del terminale e la predisposizione per installare una testa termostatica. Il suo design specifico per uscita a parete e testa sinistra consente di adattare l’installazione a configurazioni in cui tale orientamento è necessario.

La sonda incorporata, la regolazione mediante otturatore e la connessione M28 x 1 per il controllo termostatico offrono una soluzione completa sia per nuove installazioni sia per sostituzioni compatibili in sistemi di riscaldamento monotubo.

Importante: questo prodotto include la valvola con manopola manuale e sonda di ingresso. La testa termostatica e gli accessori/raccordi di connessione alla tubazione non sono inclusi e devono essere selezionati separatamente in base al sistema installato.
