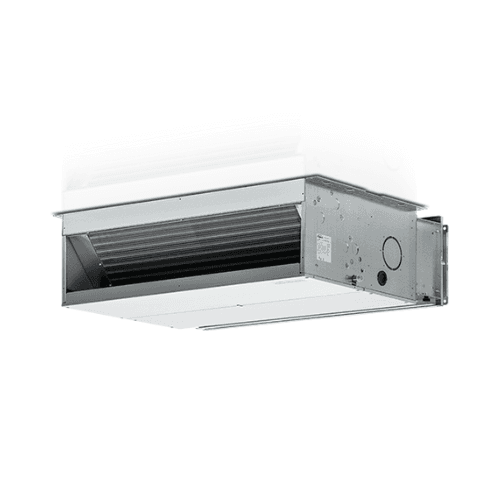

Fancoil canalizzato Galletti UTN 19A a 2 tubi 7,7 kW freddo / 7,5 kW caldo

Il fancoil canalizzabile Galletti UTN 19A, riferimento UT19A0L00000N0A, è un’unità terminale idronica canalizzabile ad alte prestazioni per impianti a 2 tubi. Integra una batteria di scambio a 4 ranghi, ventilatori centrifughi a doppia aspirazione e motore elettrico a 3 velocità, garantendo fino a 1.577 m³/h di portata d’aria e una pressione statica utile fino a 62 Pa.

La sua elevata flessibilità di installazione consente il montaggio sia in posizione orizzontale che verticale, facilitandone l’integrazione in controsoffitti, spazi tecnici e reti di canalizzazione. La configurazione specifica UT19A0L00000N0A dispone di attacchi idraulici a sinistra e viene fornita senza batteria aggiuntiva, valvola, pannello di controllo, sonde né filtro, consentendo di completare l’unità con gli accessori più adatti a ciascun progetto.

Fancoil Galletti UTN 19A per sistemi a 2 tubi

L’UTN 19A è progettato per impianti idronici in cui l’acqua fredda o calda proveniente dal generatore circola attraverso un’unica batteria principale.

In un impianto a 2 tubi, lo stesso circuito idraulico viene utilizzato alternativamente per raffrescamento o riscaldamento a seconda della stagione e della temperatura dell’acqua fornita.

Può essere integrato, se correttamente dimensionato, con sistemi come:

• Pompe di calore aria-acqua.
• Chiller ad acqua.
• Caldaie.
• Sistemi idronici centralizzati.
• Impianti residenziali e terziari di climatizzazione canalizzata.

Versione A ad alte prestazioni

All’interno della nomenclatura Galletti, la lettera A identifica la versione canalizzabile ad alte prestazioni.

Nell’UTN 19A, la batteria principale utilizza 4 ranghi di scambio, con tubi in rame e alette in alluminio fissate mediante espansione meccanica per ottenere un’elevata superficie di trasferimento termico.

Motore elettrico a 3 velocità

Il codice di configurazione include un motore tipo 0, che Galletti identifica come motore elettrico a 3 velocità.

Il motore è montato su supporti antivibranti, dispone di condensatore permanente e protezione termica dell’avvolgimento ed è direttamente accoppiato al gruppo di ventilatori centrifughi.

Le diverse velocità consentono di adattare simultaneamente la portata d’aria, la potenza termica, la pressione disponibile e le emissioni acustiche alle esigenze dell’impianto.

Portata d’aria fino a 1.577 m³/h

La scheda tecnica ufficiale attuale indica le seguenti portate nominali per il Galletti UTN 19A:

• Velocità minima: 1.166 m³/h.
• Velocità media: 1.500 m³/h.
• Velocità massima: 1.577 m³/h.

Questo intervallo consente di adattare il funzionamento alle perdite di carico delle canalizzazioni e al volume d’aria richiesto nell’ambiente climatizzato.

Pressione statica utile fino a 62 Pa

La pressione disponibile varia anch’essa in funzione della velocità selezionata:

• Velocità minima: 38 Pa.
• Velocità media: 50 Pa.
• Velocità massima: 62 Pa.

Questi valori devono essere utilizzati per dimensionare correttamente la rete di canalizzazioni, considerando le perdite di carico generate da condotti, curve, transizioni, filtri, griglie e diffusori.

Prestazioni frigorifere attuali

Galletti pubblica attualmente le prestazioni dell’UTN 19A in raffrescamento con acqua a 7/12 °C e aria in ingresso a 27 °C di bulbo secco e 19 °C di bulbo umido, conformemente alla EN 1397:2021.

• Potenza frigorifera totale a velocità minima: 7,34 kW.
• Potenza frigorifera totale a velocità media: 9,17 kW.
• Potenza frigorifera totale a velocità massima: 10,1 kW.

La potenza frigorifera sensibile pubblicata è:

• Velocità minima: 5,43 kW.
• Velocità media: 6,81 kW.
• Velocità massima: 8,83 kW.

Le prestazioni reali dipenderanno dalle temperature di ingresso e uscita dell’acqua, dalle condizioni dell’aria, dalla portata idraulica e dalla velocità selezionata.

Prestazioni attuali in riscaldamento

Per il riscaldamento, i dati ufficiali attuali sono determinati con acqua a 45/40 °C e aria in ingresso a 20 °C.

• Potenza termica a velocità minima: 7,94 kW.
• Potenza termica a velocità media: 9,96 kW.
• Potenza termica a velocità massima: 11,0 kW.

Queste condizioni di prova a bassa temperatura dell’acqua sono particolarmente rilevanti per i moderni impianti idronici alimentati da pompa di calore.

Portata idraulica in raffrescamento

Nelle condizioni nominali di raffrescamento, Galletti specifica:

• Velocità minima: 1.266 l/h.
• Velocità media: 1.582 l/h.
• Velocità massima: 1.749 l/h.

Le corrispondenti perdite di carico sulla batteria principale sono:

• Minima: 20 kPa.
• Media: 31 kPa.
• Massima: 36 kPa.

Portata idraulica in riscaldamento

Con acqua a 45/40 °C, la tabella ufficiale indica:

• Velocità minima: 1.365 l/h.
• Velocità media: 1.715 l/h.
• Velocità massima: 1.857 l/h.

Le corrispondenti perdite di carico idrauliche sono:

• Minima: 22 kPa.
• Media: 29 kPa.
• Massima: 34 kPa.

Attacchi idraulici da 3/4"

L’UTN 19A utilizza attacchi idraulici da 3/4" sulla batteria principale.

Il riferimento UT19A0L00000N0A incorpora specificamente gli attacchi della batteria principale sul lato sinistro, secondo il configuratore ufficiale Galletti.

La batteria della gamma consente diverse disposizioni in base alla configurazione richiesta, pertanto deve essere rispettato l’orientamento corrispondente al riferimento commerciale specifico.

Configurazione senza batteria aggiuntiva

Il riferimento non include una seconda batteria di scambio, confermando la configurazione per un sistema a 2 tubi.

Negli impianti a 4 tubi Galletti utilizza una batteria aggiuntiva indipendente per disporre simultaneamente di circuiti di acqua fredda e calda, configurazione che non corrisponde a questo riferimento.

Senza valvola idraulica di fabbrica

La codifica UT19A0L00000N0A indica che la valvola di regolazione non è presente nella fornitura base.

Galletti dispone come accessori di valvole a 2 e 3 vie e valvole indipendenti dalla pressione con diversi tipi di attuatori.

La valvola non deve essere considerata inclusa salvo che venga aggiunta espressamente all’ordine.

Senza pannello di controllo incorporato

La configurazione viene fornita anche senza pannello di controllo di fabbrica.

La gamma UTN supporta diverse soluzioni di regolazione opzionali, tra cui:

• Controlli elettromeccanici.
• Controlli elettronici TED.
• LED503.
• MY COMFORT.
• Piattaforma EVO.
• Schede EVOBOARD.

Ciò consente di selezionare la regolazione in base al progetto idraulico e al sistema di automazione dell’impianto.

Senza sonde opzionali di serie

Il codice di riferimento specifica inoltre che non sono incluse sonde aggiuntive.

Galletti offre opzionalmente sonde di:

• Temperatura dell’aria.
• Temperatura dell’acqua.
• Umidità.
• Combinazioni di aria, acqua e umidità.

Senza filtro aria incluso

La lettera N del configuratore identifica questa esecuzione come senza filtro.

Quando il progetto richiede la filtrazione, Galletti mette a disposizione moduli opzionali:

• Filtro piano classe G2.
• Filtro ondulato classe G4.

Il modulo di filtrazione deve essere selezionato come accessorio e dimensionato tenendo conto della sua perdita di carico.

Ventilatori centrifughi a doppia aspirazione

L’UTN utilizza ventilatori centrifughi a doppia aspirazione con un design orientato a ridurre le emissioni acustiche.

I ventilatori sono bilanciati staticamente e dinamicamente per limitare vibrazioni e sollecitazioni trasmesse all’albero del motore.

Assorbimento elettrico del ventilatore

La potenza elettrica assorbita varia in funzione della velocità:

• Velocità minima: 290 W.
• Velocità media: 380 W.
• Velocità massima: 505 W.

L’alimentazione elettrica nominale è 230 V monofase a 50 Hz.

Dati acustici

La potenza sonora totale certificata per l’UTN 19A è:

• Velocità minima: 61 dB(A).
• Velocità media: 67 dB(A).
• Velocità massima: 71 dB(A).

La potenza sonora irradiata più aspirazione è di 59 / 65 / 69 dB(A), mentre la potenza sonora associata alla mandata è di 57 / 63 / 68 dB(A).

Il livello acustico percepito nell’ambiente dipenderà anche dal progetto delle canalizzazioni, del controsoffitto, dell’isolamento, delle griglie e delle caratteristiche costruttive dell’impianto.

Installazione orizzontale o verticale

Uno dei principali vantaggi della gamma UTN è la possibilità di effettuare un montaggio orizzontale o verticale.

Galletti integra un sistema di raccolta condensa predisposto per entrambe le orientazioni, facilitando l’integrazione del fancoil sia nei controsoffitti sia in soluzioni tecniche verticali.

Aspirazione aria adattabile

La posizione di aspirazione può essere modificata durante l’installazione, aumentando la flessibilità nel collegare il ritorno aria alla configurazione disponibile in cantiere.

Questa caratteristica ne facilita l’adattamento a canalizzazioni esistenti o a impianti in cui lo spazio tecnico impone limitazioni specifiche.

Predisposto per l’immissione di aria esterna

Il rivestimento integra un pretranciato circolare Ø100 mm per l’immissione di aria esterna.

Ciò facilita il collegamento di una presa di rinnovo quando il progetto complessivo dell’impianto di ventilazione e climatizzazione lo prevede.

Compatibile con canali rettangolari e flessibili

La gamma può essere collegata mediante accessori a:

• Canali a sezione rettangolare.
• Canali flessibili circolari Ø200 mm.

Galletti dispone di pannelli di collegamento, plenum, raccordi e altri accessori per adattare il fancoil a diversi sistemi di distribuzione dell’aria.

Struttura in acciaio zincato isolata

La struttura portante è realizzata in lamiera di acciaio zincato e dispone di isolamento interno a cellula chiusa con proprietà termoacustiche.

L’isolamento contribuisce a ridurre la trasmissione sonora e a limitare la formazione di condensa sulle superfici esterne dell’unità.

Batteria in rame e alluminio

Lo scambiatore principale è composto da tubi in rame e alette in alluminio fissate mediante mandrinatura.

La configurazione a 4 ranghi del modello 19A offre un’elevata superficie di scambio per lavorare sia in raffrescamento sia in riscaldamento ad acqua.

Dimensioni e peso dell’UTN 19A

Il disegno dimensionale ufficiale raggruppa i modelli 16D, 16A e 19A all’interno dello stesso involucro.

• Dimensione A: 1.174 mm.
• Dimensione B: 1.127 mm.
• Dimensione C: 1.096 mm.
• Dimensione D: 1.066 mm.
• Profondità massima indicata nel disegno: 559 mm.
• Altezza: 280 mm.
• Peso: 49 kg.
• Scarico condensa orizzontale: 17 mm.
• Scarico condensa verticale: 17 mm.

Le dimensioni A, B, C e D corrispondono a quote specifiche del disegno tecnico e devono essere utilizzate insieme al disegno Galletti per definire fissaggi, canalizzazioni e spazi di servizio.

Accessori disponibili per la gamma UTN

Galletti offre numerosi accessori per adattare il fancoil a ogni progetto:

• Moduli di aspirazione con filtri G2 e G4.
• Griglie di aspirazione e mandata.
• Pannelli per collegamento a canali rettangolari.
• Connessioni per canali flessibili Ø200 mm.
• Raccordi a 90°.
• Valvole a 2 e 3 vie.
• Valvole indipendenti dalla pressione.
• Controlli elettronici ed elettromeccanici.
• Sonde aria, acqua e umidità.
• Vaschette ausiliarie di raccolta condensa.
• Kit pompa di evacuazione condensa.
• Resistenza elettrica ausiliaria.
• Serranda per presa aria esterna.

Questi elementi sono opzionali e non devono essere considerati inclusi nel riferimento UT19A0L00000N0A salvo indicazione espressa nell’ordine.

Caratteristiche tecniche del Galletti UT19A0L00000N0A

• Marca: Galletti.
• Gamma: UTN.
• Modello: UTN 19A.
• Riferimento: UT19A0L00000N0A.
• Tipologia: fancoil idronico canalizzabile.
• Configurazione idraulica: 2 tubi.
• Versione: A, alte prestazioni.
• Motore: 3 velocità.
• Alimentazione: 230 V / 1 fase / 50 Hz.
• Portata d’aria: 1.166 / 1.500 / 1.577 m³/h.
• Pressione statica utile: 38 / 50 / 62 Pa.
• Potenza elettrica assorbita: 290 / 380 / 505 W.
• Potenza frigorifera totale attuale: 7,34 / 9,17 / 10,1 kW.
• Potenza frigorifera sensibile: 5,43 / 6,81 / 8,83 kW.
• Potenza termica attuale: 7,94 / 9,96 / 11,0 kW.
• Batteria principale: 4 ranghi.
• Materiale batteria: tubi in rame e alette in alluminio.
• Attacchi idraulici: 3/4".
• Lato attacchi: sinistro.
• Valvola inclusa: no.
• Pannello di controllo incluso: no.
• Sonde opzionali incluse: no.
• Filtro incluso: no.
• Installazione: orizzontale o verticale.
• Ventilatori: centrifughi a doppia aspirazione.
• Predisposizione aria esterna: Ø100 mm.
• Potenza sonora totale: 61 / 67 / 71 dB(A).
• Dimensione A: 1.174 mm.
• Profondità massima indicata: 559 mm.
• Altezza: 280 mm.
• Peso: 49 kg.

Fancoil canalizzabile ad alte prestazioni e montaggio flessibile

Il Galletti UTN 19A UT19A0L00000N0A combina una batteria a 4 ranghi con fino a 1.577 m³/h di portata e 62 Pa di pressione disponibile, offrendo una soluzione canalizzabile per impianti idronici a 2 tubi.

La possibilità di montaggio orizzontale o verticale, gli attacchi a sinistra, la predisposizione per l’immissione di aria esterna e l’ampia gamma di accessori consentono di adattarlo a progetti residenziali e terziari con diverse esigenze di distribuzione e regolazione.

La configurazione viene fornita senza valvola, controllo, sonde né filtro, consentendo al professionista di selezionare questi elementi in modo indipendente in base alle caratteristiche del sistema idraulico e di controllo.
