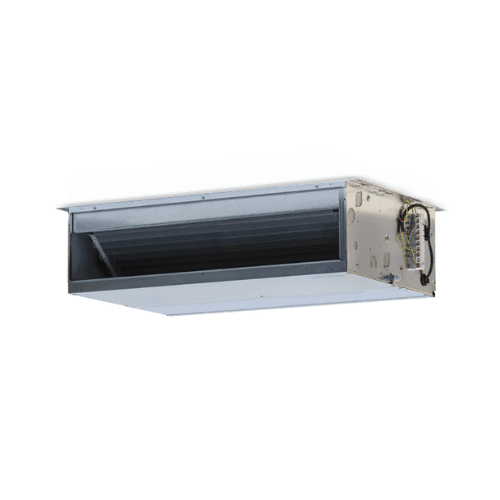

Fancoil canalizzato a media pressione Galletti DUCTIMAX 34D 7 velocità

Il fancoil canalizzabile Galletti DUCTIMAX 34D, riferimento DM34D1L0000030B, è un’unità terminale idronica a media pressione progettata per installazioni nascoste in controsoffitto e distribuzione dell’aria mediante canalizzazioni. È dotato di un motore multivelocità fino a 7 velocità, batteria principale a 4 ranghi e ventilatori centrifughi a doppia aspirazione, offrendo una soluzione compatta per la climatizzazione ad acqua in abitazioni, uffici e applicazioni del settore terziario.

In configurazione a 2 tubi, il DUCTIMAX 34 offre una portata d’aria certificata fino a 402 m³/h, una pressione statica disponibile massima di 63 Pa e una potenza frigorifera fino a 2,96 kW nelle condizioni nominali di prova Galletti. La sua altezza ridotta, di circa 250 mm, facilita l’integrazione in controsoffitti con spazio limitato.

Fancoil canalizzabile Galletti DUCTIMAX 34D

DUCTIMAX è la gamma di Galletti sviluppata specificamente per installazioni canalizzate a media pressione in cui si ricercano dimensioni ridotte e flessibilità per adattare il funzionamento del ventilatore alle reali esigenze della rete di canalizzazioni.

La serie combina una struttura compatta con batterie di scambio in rame e alluminio e ventilatori centrifughi, consentendo di distribuire aria climatizzata in modo discreto tramite griglie o diffusori lontani dall’unità stessa.

Motore multivelocità con fino a 7 velocità

Il riferimento DM34D1L0000030B incorpora la configurazione commerciale a 7 velocità.

Il motore elettrico è di tipo asincrono monofase, con condensatore permanente, protezione termica e montaggio su supporti antivibranti. La disponibilità di diverse velocità consente di adattare la portata, la pressione e il livello acustico in base alle caratteristiche dell’impianto.

Per le prestazioni nominali certificate del modello DUCTIMAX 34, Galletti utilizza come punti di riferimento le velocità 1, 6 e 7, corrispondenti rispettivamente ai livelli minimo, medio e massimo pubblicati.

Portata d’aria fino a 402 m³/h

Le portate d’aria nominali certificate per il DUCTIMAX 34 sono:

• Velocità minima: 195 m³/h.
• Velocità media: 360 m³/h.
• Velocità massima: 402 m³/h.

La selezione della velocità consente di bilanciare il volume d’aria immesso con la pressione necessaria nelle canalizzazioni e il livello acustico richiesto in ogni progetto.

Pressione disponibile fino a 63 Pa

Il DUCTIMAX 34 è progettato per installazioni a media pressione e fornisce diversi livelli di pressione statica in base alla velocità selezionata:

• Velocità minima: 19 Pa.
• Velocità media: 50 Pa.
• Velocità massima: 63 Pa.

Questi valori devono essere considerati durante il dimensionamento della rete di canalizzazioni, tenendo conto delle perdite di carico introdotte da condotti, curve, transizioni, griglie, filtri e altri accessori.

Prestazioni frigorifere in sistema a 2 tubi

Nelle condizioni di prova attualmente utilizzate da Galletti per il raffrescamento — acqua a 7/12 °C e aria in ingresso a 27 °C di bulbo secco e 19 °C di bulbo umido — il modello 34 offre:

• Potenza frigorifera totale a velocità minima: 1,57 kW.
• Potenza frigorifera totale a velocità media: 2,69 kW.
• Potenza frigorifera totale a velocità massima: 2,96 kW.

La potenza frigorifera sensibile corrispondente è:

• Minima: 1,07 kW.
• Media: 1,86 kW.
• Massima: 2,03 kW.

Le prestazioni reali varieranno in funzione della temperatura dell’acqua, delle condizioni dell’aria in ingresso, della portata idraulica e della velocità di ventilazione.

Prestazioni in riscaldamento

Con acqua a 45/40 °C e aria in ingresso a 20 °C, Galletti dichiara per la configurazione a 2 tubi:

• Potenza termica a velocità minima: 1,59 kW.
• Potenza termica a velocità media: 2,80 kW.
• Potenza termica a velocità massima: 3,10 kW.

Questi valori consentono al DUCTIMAX di integrarsi in sistemi idronici alimentati da pompe di calore, chiller, caldaie o altri generatori compatibili, purché il dimensionamento idraulico sia eseguito per le reali condizioni di progetto.

Portata idraulica in raffrescamento

Per le condizioni nominali di raffrescamento, la portata d’acqua richiesta è:

• Velocità minima: 274 l/h.
• Velocità media: 476 l/h.
• Velocità massima: 527 l/h.

Le corrispondenti perdite di carico nella batteria sono:

• Minima: 3 kPa.
• Media: 7 kPa.
• Massima: 9 kPa.

Portata idraulica in riscaldamento

Con le condizioni nominali di riscaldamento, le portate sono:

• Velocità minima: 276 l/h.
• Velocità media: 488 l/h.
• Velocità massima: 538 l/h.

Le perdite di carico idrauliche sono:

• Minima: 2 kPa.
• Media: 6 kPa.
• Massima: 8 kPa.

Batteria di scambio a 4 ranghi

Il DUCTIMAX 34 incorpora una batteria principale a 4 ranghi, formata da tubi di rame e alette in alluminio unite mediante espansione meccanica.

Questa configurazione aumenta la superficie di scambio termico rispetto ai modelli a 3 ranghi e consente di ottenere prestazioni superiori con una portata d’aria contenuta.

La batteria include collettori ed elementi per facilitare lo spurgo del circuito idraulico.

Connessioni idrauliche da 1/2"

Lo scambiatore principale utilizza connessioni idrauliche femmina da 1/2".

Galletti progetta le connessioni della gamma DUCTIMAX in modo che possano essere invertite mediante la rotazione della batteria quando le esigenze di montaggio lo consentono, offrendo flessibilità durante l’installazione.

Ventilatori centrifughi a doppia aspirazione

L’unità utilizza ventilatori centrifughi a doppia aspirazione con pale curve in avanti.

I ventilatori sono equilibrati staticamente e dinamicamente e sono accoppiati direttamente al motore elettrico, riducendo le vibrazioni e consentendo di raggiungere la pressione necessaria per il funzionamento con canalizzazioni.

Consumo elettrico del ventilatore

La potenza assorbita varia in base alla velocità di funzionamento:

• Velocità minima: 34 W.
• Velocità media: 85 W.
• Velocità massima: 106 W.

L’alimentazione elettrica nominale dell’unità è 230 V monofase, 50 Hz.

Livelli acustici

Galletti dichiara per il modello 34 una potenza sonora totale di:

• Velocità minima: 39 dB(A).
• Velocità media: 50 dB(A).
• Velocità massima: 54 dB(A).

La potenza sonora corrispondente al gruppo aspirazione più radiazione è di 37 / 48 / 52 dB(A), mentre in mandata si colloca a 36 / 47 / 51 dB(A).

Il livello sonoro percepito nell’ambiente dipenderà dal progetto della rete di canalizzazioni, dall’isolamento, dai controsoffitti, dalle griglie e dalla distanza rispetto alle zone occupate.

Design compatto per controsoffitto

DUCTIMAX è stato sviluppato specificamente per installazione orizzontale incassata in controsoffitto.

La struttura presenta un’altezza molto ridotta che ne facilita il posizionamento dove lo spazio verticale disponibile è limitato.

Per i modelli 33-34, le dimensioni principali sono approssimativamente:

• Larghezza totale: 968 mm.
• Profondità: 665 mm.
• Altezza: 250 mm.
• Peso: circa 33 kg.

Struttura in acciaio zincato

La struttura portante del fancoil è realizzata in lamiera di acciaio zincato.

L’interno incorpora isolamento termoacustico per ridurre sia le dispersioni termiche sia la trasmissione del rumore verso il controsoffitto e lo spazio climatizzato.

Vasca condensa integrata

Il DUCTIMAX incorpora all’interno della propria struttura la vasca principale per la raccolta dell’acqua di condensa generata durante il funzionamento in raffrescamento.

Galletti posiziona la vasca in pressione positiva rispetto al punto di scarico per facilitare l’evacuazione della condensa.

Il collegamento di scarico indicato nel disegno dimensionale per questa famiglia è di circa 17 mm.

Installazione mediante canalizzazioni

Trattandosi di un fancoil nascosto, l’aria climatizzata viene distribuita dall’unità tramite una rete di canalizzazioni fino a griglie o diffusori situati nelle zone da climatizzare.

Questo sistema consente di:

• Nascondere l’unità interna all’interno del controsoffitto.
• Ridurre l’impatto visivo nell’ambiente.
• Scegliere la posizione delle griglie di mandata e ripresa.
• Adattare la distribuzione dell’aria all’architettura interna.
• Climatizzare una zona mediante una rete di canalizzazioni correttamente dimensionata.

Filtri aria disponibili

La gamma DUCTIMAX ammette sistemi di filtrazione rigenerabili in fibra acrilica in diverse classi a seconda della configurazione e degli accessori selezionati.

Galletti prevede filtri G2, G3 e G4, consentendo di adattare il livello di filtrazione alle esigenze del progetto.

La presenza e la classe specifica del filtro devono essere verificate in base alla configurazione fornita, poiché la gamma dispone di diverse varianti e accessori.

Ampia gamma di accessori

Il DUCTIMAX può essere completato con numerosi accessori per adattare l’unità al progetto dell’impianto:

• Valvole a 3 vie con attuatore.
• Comandi elettromeccanici.
• Comandi elettronici con microprocessore.
• Comandi MYCOMFORT ed EVO.
• Sonde di temperatura e umidità.
• Plenum di mandata e aspirazione.
• Connessioni per tubi flessibili Ø200 mm.
• Raccordi diritti e a 90°.
• Griglie di aspirazione e mandata.
• Resistenza elettrica ausiliaria.
• Vasche ausiliarie di condensa.
• Accessori di filtrazione.

Questi elementi devono essere considerati opzionali salvo che la configurazione commerciale della fornitura indichi espressamente il contrario.

Certificazione Eurovent

La gamma DUCTIMAX dispone di prestazioni certificate Eurovent.

I valori nominali di portata d’aria, pressione disponibile, potenza, consumi e prestazioni termiche indicati da Galletti sono pubblicati in conformità alle condizioni di prova specificate nella documentazione tecnica.

Caratteristiche tecniche del Galletti DM34D1L0000030B

• Marca: Galletti.
• Gamma: DUCTIMAX.
• Modello commerciale: 34D.
• Riferimento: DM34D1L0000030B.
• Tipo: fancoil idronico canalizzabile a media pressione.
• Installazione: orizzontale in controsoffitto.
• Configurazione: 2 tubi.
• Motore: multivelocità.
• Numero di velocità: fino a 7.
• Velocità di riferimento certificate: 1 / 6 / 7.
• Alimentazione: 230 V / 1 fase / 50 Hz.
• Portata d’aria nominale: 195 / 360 / 402 m³/h.
• Pressione statica disponibile: 19 / 50 / 63 Pa.
• Potenza elettrica assorbita: 34 / 85 / 106 W.
• Potenza frigorifera totale: 1,57 / 2,69 / 2,96 kW.
• Potenza frigorifera sensibile: 1,07 / 1,86 / 2,03 kW.
• Potenza termica: 1,59 / 2,80 / 3,10 kW.
• Portata d’acqua in raffrescamento: 274 / 476 / 527 l/h.
• Perdita di carico in raffrescamento: 3 / 7 / 9 kPa.
• Portata d’acqua in riscaldamento: 276 / 488 / 538 l/h.
• Perdita di carico in riscaldamento: 2 / 6 / 8 kPa.
• Numero di ranghi della batteria principale: 4.
• Materiale batteria: tubi di rame e alette in alluminio.
• Connessioni idrauliche: 1/2" femmina.
• Ventilatori: centrifughi a doppia aspirazione.
• Potenza sonora totale: 39 / 50 / 54 dB(A).
• Larghezza approssimativa: 968 mm.
• Profondità: 665 mm.
• Altezza: 250 mm.
• Peso: circa 33 kg.
• Scarico condensa: circa 17 mm.
• Certificazione prestazioni: Eurovent.

Fancoil compatto a media pressione per climatizzazione canalizzata

Il Galletti DUCTIMAX 34D DM34D1L0000030B combina un formato di soli 250 mm di altezza con motore a 7 velocità, batteria a 4 ranghi e fino a 63 Pa di pressione disponibile, offrendo una soluzione particolarmente adatta per installazioni idroniche nascoste in controsoffitto.
