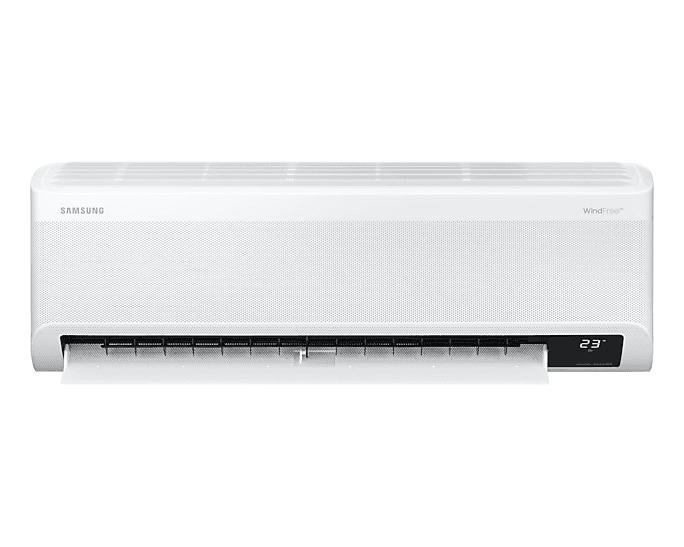

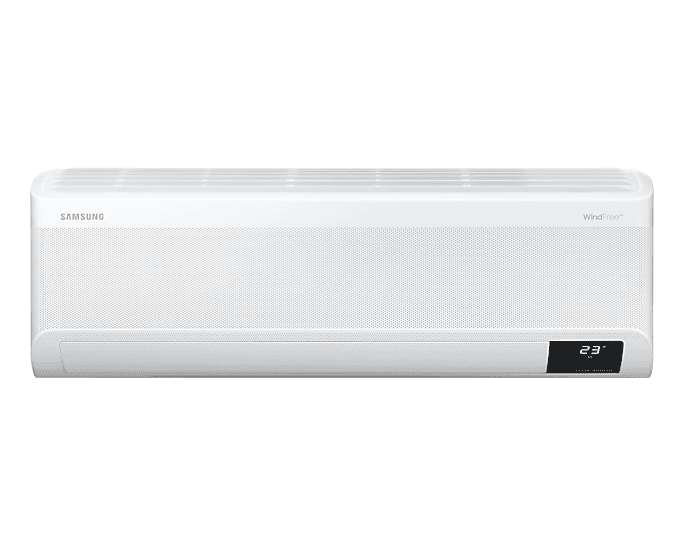

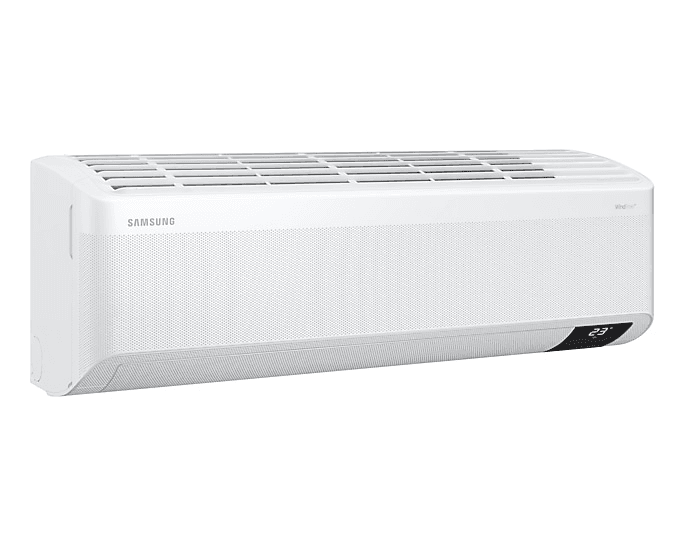

Unità interna split aerotermica Samsung TDM Plus WindFree Deluxe 3,6 kW

La unità interna Samsung TDM Plus WindFree Deluxe AE036TNXDEH/EU è uno split a parete progettato per integrarsi nei sistemi di aerotermia Samsung EHS TDM Plus, combinando climatizzazione aria-aria con la versatilità di una soluzione in grado di lavorare insieme alle funzioni aria-acqua del sistema. Offre una capacità nominale di 3,6 kW in raffrescamento e 4,0 kW in riscaldamento, incorporando la tecnologia WindFree™ per mantenere una temperatura confortevole riducendo la sensazione di correnti d’aria dirette.

Questo modello appartiene alla gamma TDM Plus WindFree™ Deluxe ed è particolarmente indicato per installazioni in cui si desidera climatizzare gli ambienti mediante un’unità a parete all’interno di un sistema EHS integrato. La sua tecnologia, le diverse modalità di funzionamento e il basso livello sonoro in modalità WindFree™ rendono questa unità una soluzione adatta per abitazioni e altri ambienti in cui il comfort termico e acustico sono importanti.

Tecnologia WindFree™ per una climatizzazione più confortevole

La tecnologia Samsung WindFree™ distribuisce l’aria climatizzata in modo delicato e uniforme attraverso migliaia di microfori situati sul frontale dell’unità. In questo modo si riduce la sensazione di corrente d’aria fredda diretta e si genera un ambiente di aria calma, particolarmente piacevole quando l’ambiente ha già raggiunto la temperatura selezionata.

Il sistema può effettuare un raffrescamento in due fasi. Inizialmente utilizza la modalità di raffreddamento rapido per raggiungere più velocemente la temperatura desiderata e, successivamente, passa al funzionamento WindFree™, chiudendo la lama principale e distribuendo l’aria attraverso i microfori.

Potenza di 3,6 kW in freddo e 4,0 kW in caldo

La Samsung AE036TNXDEH/EU fornisce una capacità frigorifera nominale di 3,6 kW e una capacità termica nominale di 4,0 kW. Queste prestazioni consentono di utilizzare l’unità durante tutto l’anno, sia per raffrescare sia per fornire riscaldamento tramite il sistema a pompa di calore compatibile.

Le capacità indicate da Samsung sono ottenute in condizioni nominali di prova e possono variare in funzione della configurazione del sistema, della lunghezza delle tubazioni frigorifere e delle condizioni di temperatura interna ed esterna.

Integrazione nei sistemi Samsung EHS TDM Plus

Il sistema Samsung TDM Plus è concepito come una soluzione combinata aria-acqua e aria-aria. In base alla configurazione installata, consente di integrare la climatizzazione mediante unità interne come questo split WindFree™ Deluxe insieme a funzioni idrauliche destinate a riscaldamento, raffrescamento e produzione di acqua calda sanitaria tramite i componenti corrispondenti del sistema.

L’unità AE036TNXDEH/EU funge da terminale interno di climatizzazione aria-aria e deve essere installata insieme a una unità esterna Samsung EHS TDM Plus compatibile e agli accessori necessari per la configurazione del sistema.

Autopulizia dello scambiatore

La funzione Auto Clean o autopulizia aiuta a mantenere pulito l’interno dell’unità una volta arrestato il funzionamento. Il sistema asciuga automaticamente lo scambiatore di calore, contribuendo a ridurre l’umidità residua che può favorire la comparsa di odori e accumuli al suo interno.

Questa funzione semplifica la manutenzione ordinaria dell’apparecchio e aiuta a conservare condizioni di funzionamento adeguate nel tempo.

Easy Filter Plus di facile accesso

L’unità incorpora il filtro Easy Filter Plus, posizionato in una zona accessibile nella parte superiore dell’apparecchio. Il suo design facilita l’estrazione, la pulizia e il successivo reinserimento senza necessità di operazioni complesse di smontaggio.

Una manutenzione periodica del filtro aiuta a mantenere un adeguato flusso d’aria e a conservare le prestazioni del sistema di climatizzazione.

Distribuzione automatica dell’aria

La Samsung TDM Plus WindFree Deluxe AE036TNXDEH/EU dispone di controllo automatico della direzione dell’aria sia verticale sia orizzontale. Questa caratteristica consente di distribuire l’aria in diverse zone dell’ambiente e di adattare l’orientamento del flusso in base alle esigenze di comfort.

Il ventilatore di tipo Cross Flow offre tre livelli principali di portata, raggiungendo valori di 10,3 / 9,1 / 8,3 m³/min in velocità alta, media e bassa, rispettivamente.

Funzionamento silenzioso

Il comfort acustico è un altro dei punti di forza di questa unità interna. La pressione sonora specificata da Samsung è di 40 / 36 / 34 dB(A) alle velocità alta, media e bassa, mentre in modalità WindFree™ può ridursi fino a 26 dB(A).

La potenza sonora dichiarata è di 56 dB(A). I livelli reali percepiti possono variare in base alle condizioni di installazione, alle caratteristiche acustiche dell’ambiente e alla modalità di funzionamento selezionata.

Modalità di funzionamento

L’unità dispone di diverse funzioni pensate per adattare la climatizzazione a ogni momento della giornata e alle esigenze degli utenti.

• WindFree™ Cooling: distribuisce l’aria attraverso i microfori del pannello per ridurre le correnti dirette.
• 2 Step Cooling: combina raffreddamento rapido e funzionamento WindFree™ per raggiungere la temperatura e mantenerla successivamente in comfort.
• Fast Cool: consente di climatizzare rapidamente l’ambiente.
• Good Sleep: adatta il funzionamento per migliorare il comfort durante le ore di riposo.
• Eco: modalità pensata per ottimizzare il funzionamento dell’apparecchio.
• Deumidificazione: aiuta a ridurre l’umidità ambientale.
• Modalità ventilatore: consente di muovere l’aria senza necessità di climatizzare.
• Modalità silenziosa: riduce il livello sonoro di funzionamento.
• Commutazione automatica: adatta automaticamente la modalità di funzionamento quando la configurazione del sistema lo consente.
• Riavvio automatico: ripristina il funzionamento dopo un’interruzione dell’alimentazione elettrica.

Controllo tramite Samsung SmartThings

L’unità è compatibile con Samsung SmartThings tramite il kit WiFi MIM-H04EN disponibile come accessorio. Con una configurazione compatibile è possibile controllare e monitorare il sistema da un dispositivo mobile, incluse funzioni come accensione e spegnimento, selezione della modalità di climatizzazione e programmazione.

Samsung prevede anche funzioni di monitoraggio energetico e automazione all’interno dell’ecosistema SmartThings. Per utilizzare queste prestazioni è necessaria una connessione WiFi, un account Samsung SmartThings e il relativo kit di connettività.

Dati tecnici della Samsung AE036TNXDEH/EU

• Marca: Samsung.
• Riferimento: AE036TNXDEH/EU.
• Gamma: EHS TDM Plus WindFree™ Deluxe.
• Tipo: unità interna a parete aria-aria.
• Capacità nominale in raffrescamento: 3,6 kW.
• Capacità nominale in riscaldamento: 4,0 kW.
• Alimentazione: monofase, 220-240 V, 50 Hz.
• Consumo elettrico nominale dell’unità interna in raffrescamento: 37 W.
• Consumo elettrico nominale dell’unità interna in riscaldamento: 37 W.
• Corrente nominale: 0,25 A.
• Tipo di ventilatore: Cross Flow.
• Motore del ventilatore: BLDC.
• Portata d’aria alta / media / bassa: 10,3 / 9,1 / 8,3 m³/min.
• Pressione sonora alta / media / bassa / WindFree™: 40 / 36 / 34 / 26 dB(A).
• Potenza sonora: 56 dB(A).
• Refrigerante: R410A.
• Connessione frigorifera liquido: 6,35 mm (1/4").
• Connessione frigorifera gas: 12,7 mm (1/2").
• Dimensioni nette (larghezza x altezza x profondità): 820 x 299 x 215 mm.
• Peso netto: 9 kg.
• Direzione dell’aria verticale: automatica.
• Direzione dell’aria orizzontale: automatica.
• Filtro: Easy Filter Plus.
• Autopulizia: sì.
• Visualizzazione della temperatura interna: sì.
• Controllo del display e segnale acustico: configurabile.

Accessori e requisiti di installazione

Samsung specifica che la valvola di espansione elettronica EEV non è inclusa in questa unità interna. Per controllare correttamente il flusso di refrigerante in un’installazione TDM Plus WindFree™ Deluxe è necessario installare il kit EEV corrispondente, che deve essere acquistato separatamente e selezionato in base alla configurazione del sistema.

La documentazione Samsung contempla inoltre diversi elementi di controllo e gestione, tra cui il telecomando wireless AR-EH03E, il controller touch MWR-SH11N, il controller cablato MWR-WE13N, il sistema di gestione DMS2.5 MIM-D01AN e il kit WiFi MIM-H04EN. L’inclusione o la necessità di ciascun accessorio deve essere verificata in base alla configurazione specifica dell’installazione.

Un’unità a parete pensata per il comfort del sistema TDM Plus

La Samsung AE036TNXDEH/EU combina una capacità di 3,6 kW in raffrescamento e 4,0 kW in riscaldamento con le principali tecnologie di comfort Samsung, come WindFree™, Auto Clean e Easy Filter Plus. Il suo funzionamento silenzioso, la distribuzione automatica dell’aria e le molteplici modalità di utilizzo consentono di adattare la climatizzazione dell’ambiente a diverse esigenze.

Grazie all’integrazione con la piattaforma EHS TDM Plus, risulta particolarmente interessante nelle installazioni che cercano di combinare in un unico sistema la climatizzazione diretta ad aria con altre soluzioni di aerotermia Samsung. Per garantire il corretto funzionamento deve essere utilizzata con un’unità esterna TDM Plus compatibile e con gli accessori idraulici, frigoriferi e di controllo richiesti dal progetto.
