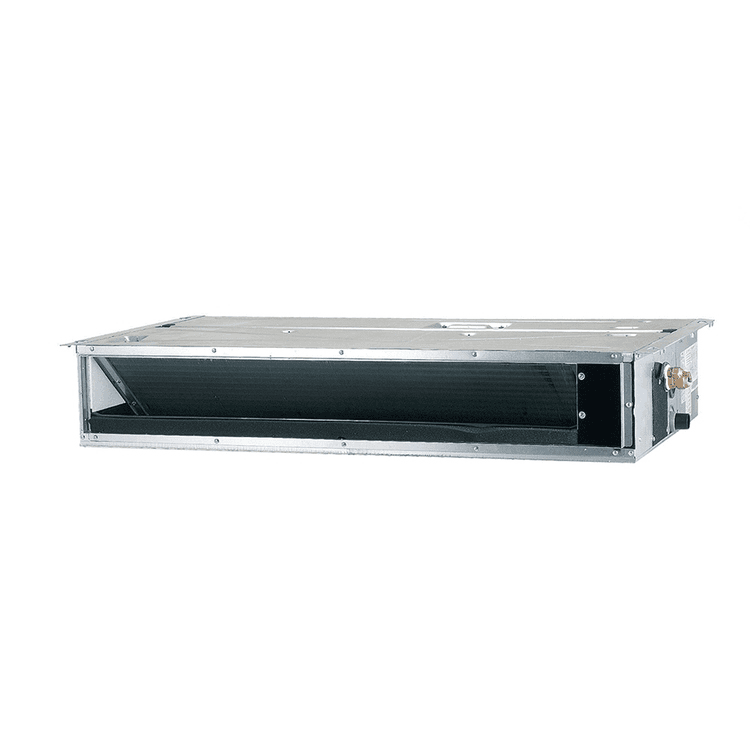

Unità interna aerotermica canalizzata Samsung EHS TDM Plus 9 kW

La unità interna canalizzata Samsung EHS TDM Plus AE090ANMPEH/EU è un’unità di climatizzazione a media prevalenza progettata per integrarsi nei sistemi di aerotermia Samsung TDM Plus. Offre una capacità nominale di 9,0 kW in raffrescamento e 10,0 kW in riscaldamento, garantendo climatizzazione ad aria tramite un’installazione discreta, con l’unità nascosta nel controsoffitto e distribuzione attraverso canalizzazioni e griglie.

Questo modello si distingue per l’elevata capacità, la pressione statica esterna regolabile fino a 147,1 Pa, il sistema Auto ESP, la possibilità di configurare l’ingresso dell’aria dalla parte inferiore o posteriore e la pompa di drenaggio della condensa integrata. Queste caratteristiche offrono flessibilità sia nella progettazione sia nell’installazione di sistemi di climatizzazione residenziali e professionali.

Potenza di 9,0 kW in raffrescamento e 10,0 kW in riscaldamento

La Samsung AE090ANMPEH/EU fornisce una capacità nominale di raffrescamento di 9,0 kW e una capacità nominale di riscaldamento di 10,0 kW. La sua elevata potenza consente di utilizzarla in impianti che richiedono la climatizzazione di ambienti di maggiori dimensioni mediante una distribuzione centralizzata dell’aria.

Trattandosi di un’unità interna, deve lavorare insieme a una unità esterna Samsung EHS TDM Plus compatibile. La capacità effettiva, le prestazioni e l’efficienza energetica dell’insieme dipenderanno dalla combinazione selezionata, dalle condizioni di funzionamento e dal progetto dell’impianto.

Installazione canalizzata completamente integrata

Il formato canalizzato consente di installare l’unità interna sopra un controsoffitto, mantenendola fuori dalla vista. L’aria climatizzata viene distribuita tramite una rete di canalizzazioni e griglie, offrendo una soluzione particolarmente adatta quando si desidera mantenere un’estetica pulita nei diversi ambienti.

L’unità presenta dimensioni di 1.200 x 250 x 700 mm, con un’altezza di soli 250 mm che ne facilita l’integrazione in spazi tecnici e controsoffitti.

Auto ESP per regolare automaticamente pressione e portata

La funzione Auto ESP di Samsung consente di ottimizzare automaticamente la pressione statica e il volume d’aria in base alle caratteristiche della rete di canalizzazioni.

Questa tecnologia facilita la messa in servizio dell’unità e aiuta a mantenere una distribuzione dell’aria adeguata senza dipendere esclusivamente da regolazioni manuali. Samsung indica che Auto ESP ottimizza il volume e la pressione dell’aria per favorire un funzionamento uniforme e ridurre il rumore associato a una configurazione non corretta.

La pressione statica esterna può essere regolata in un intervallo da 0 a 147,1 Pa, con un valore standard di circa 39,2 Pa, offrendo margine per adattarsi a diverse lunghezze e configurazioni di canalizzazione.

Ingresso aria inferiore o posteriore

L’unità interna Samsung EHS TDM Plus consente di configurare l’aspirazione dell’aria dalla parte inferiore o dalla parte posteriore. Questa doppia possibilità facilita l’adattamento dell’unità allo spazio disponibile e alla disposizione del ritorno aria prevista in ogni progetto.

La flessibilità di aspirazione risulta particolarmente utile nelle installazioni con controsoffitto, dove la distribuzione architettonica può limitare la posizione delle canalizzazioni o delle griglie di ripresa.

Portata d’aria fino a 27 m³/min

La AE090ANMPEH/EU incorpora un ventilatore tipo Sirocco con diverse velocità di funzionamento per adattare la portata alle esigenze di climatizzazione.

• Portata d’aria alta: 27 m³/min.
• Portata d’aria media: 22 m³/min.
• Portata d’aria bassa: 16 m³/min.
• Portata massima equivalente: circa 1.620 m³/h.

La combinazione di un’elevata portata con una pressione disponibile fino a 147,1 Pa consente di lavorare con reti di canalizzazioni adatte a impianti di climatizzazione a media prevalenza.

Funzionamento con livelli sonori controllati

L’unità interna è progettata per offrire un funzionamento confortevole anche con la potenza richiesta da impianti di dimensioni maggiori. Secondo la scheda tecnica del prodotto, presenta i seguenti livelli di pressione sonora in base alla velocità del ventilatore:

• Velocità alta: 37 dB(A).
• Velocità media: 32 dB(A).
• Velocità bassa: 27 dB(A).
• Livello di potenza sonora: 58 dB(A).

Il livello acustico effettivamente percepito in ogni ambiente dipenderà anche dal progetto della rete di canalizzazioni, dall’isolamento, dalle griglie utilizzate, dalla velocità dell’aria e dalle condizioni di installazione.

Pompa condensa integrata

La pompa di drenaggio della condensa è integrata di serie nella Samsung AE090ANMPEH/EU, facilitando l’evacuazione dell’acqua generata durante il funzionamento in raffrescamento.

Questa caratteristica offre maggiore flessibilità nella progettazione del percorso di scarico, soprattutto quando non è possibile evacuare la condensa solo per gravità.

L’unità dispone di un collegamento di drenaggio VP25.

Valvola di espansione elettronica inclusa

L’unità incorpora di fabbrica una valvola di espansione elettronica EEV, incaricata di controllare il passaggio del refrigerante all’interno del circuito frigorifero.

La Samsung AE090ANMPEH/EU funziona con refrigerante R410A nelle configurazioni EHS TDM Plus compatibili.

Collegamenti frigoriferi

I collegamenti frigoriferi previsti per questa unità sono:

• Tubo liquido: 9,52 mm (3/8").
• Tubo gas: 15,88 mm (5/8").
• Tubo di drenaggio: VP25.

Le dimensioni delle tubazioni e le altre condizioni di installazione devono rispettare le indicazioni tecniche Samsung per la specifica combinazione di unità interna ed esterna installata.

Kit SPi opzionale per il trattamento dell’aria

Samsung offre come accessorio opzionale un kit ionizzatore al plasma SPi per questa gamma di unità canalizzate. Il sistema genera ioni attivi ed è progettato per completare il trattamento dell’aria che circola nell’unità.

Il kit SPi è un accessorio opzionale e non fa parte della fornitura standard dell’unità.

Integrazione con il sistema Samsung EHS TDM Plus

La tecnologia Samsung EHS TDM Plus consente di combinare all’interno di un’unica soluzione funzioni di climatizzazione aria-aria e le applicazioni proprie di un sistema di aerotermia aria-acqua compatibile.

La AE090ANMPEH/EU funziona come unità interna a espansione diretta canalizzata, fornendo raffrescamento e riscaldamento tramite aria. Per funzionare deve essere collegata a una unità esterna TDM Plus adeguata all’interno di una configurazione approvata da Samsung.

Questa architettura consente di sviluppare soluzioni complete di climatizzazione in cui possono coesistere unità interne ad aria con altri elementi del sistema EHS destinati alle esigenze termiche dell’edificio.

Opzioni di controllo Samsung

Samsung dispone di diversi accessori di controllo compatibili con la gamma EHS TDM Plus, consentendo di adattare la gestione del sistema alle esigenze di ogni installazione.

• MWR-WG01KN: comando cablato avanzato.
• MWR-SH11N: comando cablato touch.
• AR-EH03E: comando wireless, utilizzato insieme al relativo ricevitore nelle installazioni canalizzate.
• AR-CH01E: comando wireless SolarCell, secondo configurazione compatibile.
• MRK-A10N: kit ricevitore per determinati comandi wireless nei modelli canalizzati.
• MIM-H04EN: kit WiFi per configurazioni compatibili del sistema.

Gli accessori necessari dipenderanno dal tipo di controllo scelto e dalla configurazione completa dell’impianto, pertanto devono essere selezionati in base alla documentazione tecnica Samsung.

Caratteristiche tecniche della Samsung AE090ANMPEH/EU

• Marca: Samsung.
• Riferimento: AE090ANMPEH/EU.
• Gamma: EHS TDM Plus.
• Tipo: unità interna canalizzata a media prevalenza.
• Modalità: pompa di calore.
• Capacità nominale in raffrescamento: 9,0 kW.
• Capacità nominale in riscaldamento: 10,0 kW.
• Alimentazione: monofase, 220-240 V, 50 Hz.
• Corrente nominale: 1,20 A.
• Consumo elettrico dell’unità interna in raffrescamento: 0,135 kW.
• Consumo elettrico dell’unità interna in riscaldamento: 0,135 kW.
• Tipo di ventilatore: Sirocco.
• Portata d’aria alta / media / bassa: 27 / 22 / 16 m³/min.
• Portata d’aria massima: circa 1.620 m³/h.
• Pressione statica esterna minima / standard / massima: 0 / 39,23 / 147,10 Pa.
• Pressione sonora alta / media / bassa: 37 / 32 / 27 dB(A).
• Potenza sonora: 58 dB(A).
• Refrigerante: R410A.
• Controllo del refrigerante: valvola di espansione elettronica EEV inclusa.
• Connessione frigorifera liquido: 9,52 mm (3/8").
• Connessione frigorifera gas: 15,88 mm (5/8").
• Connessione di drenaggio: VP25.
• Pompa di drenaggio: integrata.
• Dimensioni nette (larghezza x altezza x profondità): 1.200 x 250 x 700 mm.
• Peso netto: 35,4 kg.
• Ingresso aria: inferiore o posteriore.
• Regolazione automatica della pressione: Auto ESP.
• Kit di trattamento aria SPi: opzionale.

Unità canalizzata ad alta capacità per aerotermia Samsung

La Samsung EHS TDM Plus AE090ANMPEH/EU da 9 kW è una soluzione particolarmente indicata per impianti che cercano una climatizzazione potente e discreta tramite canalizzazioni. La sua capacità di 9,0 kW in freddo e 10,0 kW in caldo si combina con una portata massima di 1.620 m³/h e una pressione statica fino a 147,1 Pa per adattarsi a reti di distribuzione dell’aria con caratteristiche diverse.

Funzioni come Auto ESP, l’ingresso aria inferiore o posteriore, la valvola di espansione elettronica e la pompa condensa integrata semplificano l’installazione e ne facilitano l’adattamento a progetti residenziali e professionali.

Importante: questo prodotto corrisponde esclusivamente all’unità interna canalizzata. Per disporre di un sistema funzionante deve essere abbinato a una unità esterna Samsung EHS TDM Plus compatibile e alle canalizzazioni, griglie, comandi e agli altri elementi necessari per ogni installazione.
