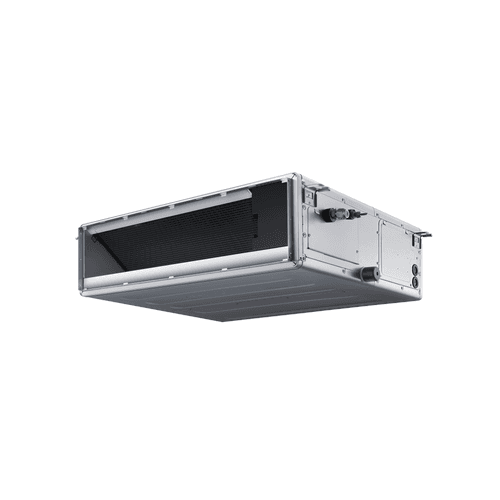

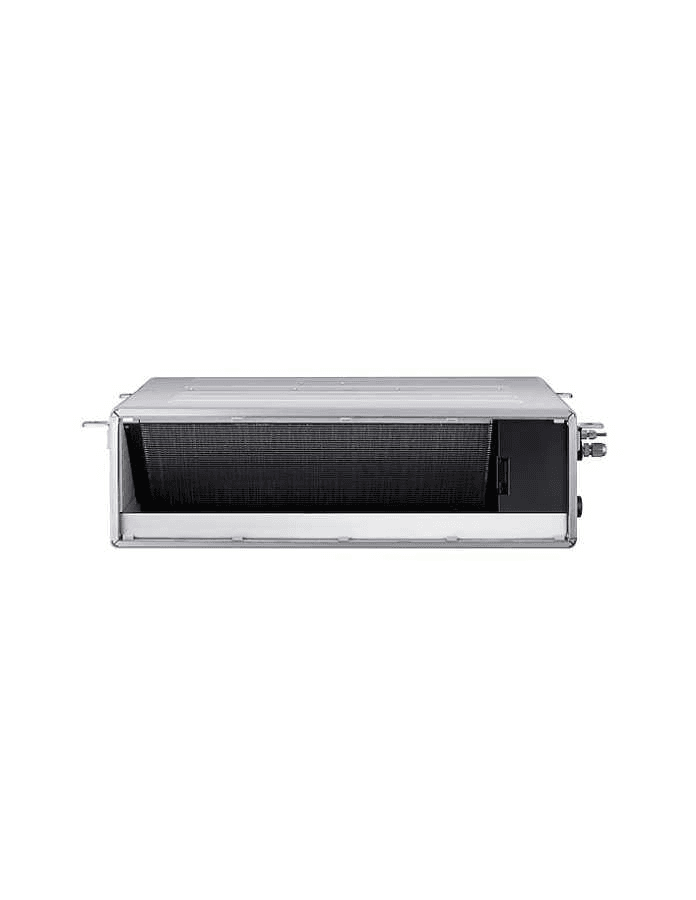

Unità interna aerotermica canalizzata Samsung EHS TDM Plus 7,1 kW

La unità interna canalizzata Samsung EHS TDM Plus AE071ANMPEH/EU è progettata per climatizzare gli ambienti mediante distribuzione dell’aria canalizzata, rimanendo nascosta sopra il controsoffitto. Offre una potenza nominale di 7,1 kW in raffrescamento e 8,0 kW in riscaldamento e fa parte del sistema Samsung TDM Plus, che consente di combinare climatizzazione aria-aria e aria-acqua all’interno della stessa installazione.

Il suo design a canalizzazione a media prevalenza, la funzione Auto ESP e una pressione statica esterna regolabile fino a 147,1 Pa ne facilitano l’adattamento a reti di canalizzazione con caratteristiche diverse. Inoltre, dispone di due possibilità di ripresa dell’aria, inferiore o posteriore, pompa di scarico integrata e un livello sonoro minimo di soli 27 dB(A).

Caratteristiche principali della Samsung AE071ANMPEH/EU

• Marca: Samsung.
• Gamma: EHS TDM Plus.
• Riferimento: AE071ANMPEH/EU.
• Tipo: unità interna canalizzata a media prevalenza.
• Funzionamento: pompa di calore.
• Potenza nominale in raffrescamento: 7,1 kW.
• Potenza nominale in riscaldamento: 8,0 kW.
• Alimentazione: monofase, 220-240 V, 50 Hz.
• Portata d’aria: 21 / 18 / 13 m³/min in velocità alta, media e bassa.
• Pressione statica esterna: 0 / 29,42 / 147,10 Pa.
• Funzione Auto ESP: sì.
• Pressione sonora: 36 / 32 / 27 dB(A).
• Potenza sonora: 57 dB(A).
• Pompa di scarico: integrata.
• Ingresso aria: inferiore o posteriore.
• Ventilatore: tipo Sirocco.
• Refrigerante del sistema: R410A.
• Valvola di espansione elettronica: integrata.
• Dimensioni: 850 x 250 x 700 mm.
• Peso netto: 27,9 kg.

Unità interna per sistemi Samsung EHS TDM Plus

La AE071ANMPEH/EU appartiene alla gamma Samsung EHS TDM Plus, un sistema progettato per combinare climatizzazione ad aria e climatizzazione idronica all’interno di un’unica soluzione. Questa unità canalizzata corrisponde alla parte aria-aria del sistema e consente di climatizzare direttamente gli ambienti tramite aria immessa attraverso una rete di canalizzazioni.

In un’installazione TDM Plus correttamente configurata, il sistema può combinare unità interne ad aria con un circuito idraulico destinato a pavimento radiante, fan coil, radiatori compatibili o produzione di acqua calda sanitaria, a seconda degli altri componenti installati.

7,1 kW in raffrescamento e 8,0 kW in riscaldamento

L’unità fornisce una capacità nominale di raffrescamento di 7,1 kW, equivalente a circa 24.200 BTU/h, e una capacità nominale di riscaldamento di 8,0 kW.

Queste prestazioni ne consentono l’utilizzo in ambienti di medie o grandi dimensioni all’interno di progetti residenziali o commerciali, purché la potenza richiesta sia stata calcolata in precedenza tenendo conto di superficie, isolamento, orientamento, carichi interni e condizioni climatiche.

Canalizzazione a media prevalenza

Samsung definisce questo modello come un’unità a canalizzazione a media prevalenza. Questa configurazione consente di superare perdite di carico superiori rispetto a quelle di un apparecchio a bassa prevalenza e offre maggiore flessibilità nella progettazione della rete di mandata e ripresa.

La pressione statica esterna può essere regolata tra 0 e 147,10 Pa, con un valore standard di circa 29,42 Pa. Ciò facilita l’adattamento del funzionamento del ventilatore alla resistenza reale di filtri, griglie e canalizzazioni dell’impianto.

Auto ESP per regolare automaticamente la pressione statica

La funzione Auto ESP consente di ottimizzare automaticamente la pressione statica esterna e la portata d’aria dell’unità. Samsung ha sviluppato questa funzione per semplificare la messa in servizio delle unità canalizzate a media prevalenza e adattare il ventilatore alle caratteristiche dell’impianto.

La corretta regolazione della pressione aiuta a mantenere una portata adeguata nelle diverse griglie e a evitare sia un flusso insufficiente sia un’eccessiva velocità dell’aria che potrebbe generare rumore.

Oltre alla regolazione automatica, la pressione statica esterna può essere configurata tramite un controller compatibile.

Portata d’aria fino a 21 m³/min

L’unità incorpora un ventilatore tipo Sirocco con tre livelli principali di funzionamento. Samsung dichiara le seguenti portate:

• Velocità alta: 21 m³/min.
• Velocità media: 18 m³/min.
• Velocità bassa: 13 m³/min.

La combinazione tra portata d’aria e pressione statica consente di distribuire l’aria condizionata attraverso diversi rami e griglie, purché la rete di canalizzazioni sia correttamente dimensionata ed equilibrata.

Ingresso aria inferiore o posteriore

La Samsung AE071ANMPEH/EU consente di configurare la ripresa dell’aria dalla parte inferiore o dalla parte posteriore dell’unità. Questa doppia possibilità offre flessibilità durante l’installazione, soprattutto quando lo spazio disponibile nel controsoffitto è limitato.

L’installatore può scegliere la configurazione più conveniente in base alla posizione dell’apparecchio, alla collocazione delle griglie di ripresa e al progetto della rete di canalizzazioni.

Solo 250 mm di altezza

L’unità presenta un’altezza di appena 250 mm, il che ne facilita l’installazione in controsoffitti con spazio di montaggio ridotto. Le dimensioni complessive sono:

• Larghezza: 850 mm.
• Altezza: 250 mm.
• Profondità: 700 mm.
• Peso netto: 27,9 kg.

Rimanendo completamente nascosta dietro il soffitto, risultano visibili solo le griglie o i diffusori scelti per l’installazione, consentendo di mantenere un’estetica pulita nell’ambiente.

Funzionamento silenzioso da 27 dB(A)

Samsung specifica per questa unità interna livelli di pressione sonora di 36 / 32 / 27 dB(A) rispettivamente in velocità alta, media e bassa.

Il livello minimo di 27 dB(A) consente l’utilizzo in spazi dove il comfort acustico è importante, come abitazioni, camere da letto, uffici, sale riunioni o camere d’albergo, purché la rete di canalizzazioni e le griglie siano progettate correttamente.

La potenza sonora dichiarata da Samsung è di 57 dB(A).

Pompa di scarico integrata

La AE071ANMPEH/EU incorpora di serie una pompa di scarico per facilitare l’evacuazione dell’acqua di condensa prodotta durante il funzionamento in raffrescamento.

Lo scarico della condensa utilizza un collegamento VP25, con circa 25 mm di diametro esterno e 20 mm di diametro interno. Il tubo di drenaggio deve essere installato rispettando le pendenze, le altezze e le condizioni indicate da Samsung.

Refrigerante R410A

Questa unità è progettata per funzionare all’interno di sistemi Samsung EHS TDM Plus che utilizzano refrigerante R410A. Il refrigerante circola tra le diverse unità del sistema attraverso i relativi collegamenti frigoriferi.

La AE071ANMPEH/EU incorpora una valvola di espansione elettronica EEV, incaricata di regolare la portata di refrigerante che attraversa lo scambiatore interno in funzione delle condizioni di funzionamento.

Collegamenti frigoriferi

Samsung specifica per questa unità le seguenti dimensioni delle tubazioni:

• Linea liquido: 9,52 mm (3/8").
• Linea gas: 15,88 mm (5/8").

Il dimensionamento finale delle tubazioni, le lunghezze massime, i dislivelli e la quantità di refrigerante devono essere verificati in funzione dell’unità esterna TDM Plus e della configurazione completa del sistema.

Consumo elettrico dell’unità interna

L’unità interna utilizza alimentazione monofase da 220-240 V e 50 Hz. Samsung dichiara un consumo elettrico nominale di 110 W sia in raffrescamento sia in riscaldamento, legato principalmente al funzionamento del ventilatore e dei componenti interni dell’unità.

La potenza elettrica necessaria per produrre freddo o caldo dipende principalmente dall’unità esterna del sistema e non deve essere confusa con questo consumo interno di 110 W, che non rappresenta il consumo totale dell’impianto di climatizzazione.

Kit di ionizzazione SPi opzionale

Samsung consente di integrare questa unità con un kit ionizzatore al plasma SPi opzionale. Questo accessorio è progettato per migliorare il trattamento dell’aria interna mediante la generazione di ioni attivi.

Il kit SPi non fa parte della fornitura standard del riferimento AE071ANMPEH/EU e deve essere acquistato e installato separatamente quando il progetto richiede questa funzione.

Installazione nascosta canalizzata

La climatizzazione canalizzata consente di distribuire aria condizionata a più zone o punti di mandata mantenendo l’unità completamente nascosta. Le griglie e i diffusori possono essere selezionati in base all’estetica e alle esigenze di distribuzione dell’aria del progetto.

Per ottenere un funzionamento corretto devono essere calcolate adeguatamente le sezioni delle canalizzazioni, le perdite di carico, le portate di ciascun ramo, la velocità dell’aria e la posizione delle griglie di mandata e ripresa.

Applicazioni della Samsung AE071ANMPEH/EU

• Abitazioni con climatizzazione canalizzata.
• Soggiorni e zone comuni.
• Uffici e studi professionali.
• Locali commerciali.
• Hotel e strutture ricettive.
• Sale riunioni.
• Ambulatori e cliniche.
• Impianti Samsung EHS TDM Plus che combinano climatizzazione aria-aria e aria-acqua.

Dati tecnici della Samsung AE071ANMPEH/EU

• Produttore: Samsung.
• Famiglia: EHS.
• Gamma: TDM Plus.
• Riferimento: AE071ANMPEH/EU.
• Tipo: unità interna canalizzata a media prevalenza.
• Modalità: pompa di calore.
• Capacità di raffrescamento: 7,10 kW.
• Capacità di riscaldamento: 8,00 kW.
• Alimentazione: monofase, 220-240 V, 50 Hz.
• Consumo elettrico in raffrescamento: 0,110 kW.
• Consumo elettrico in riscaldamento: 0,110 kW.
• Corrente nominale: 1,00 A.
• Ventilatore: Sirocco.
• Portata d’aria alta: 21 m³/min.
• Portata d’aria media: 18 m³/min.
• Portata d’aria bassa: 13 m³/min.
• Pressione statica esterna minima: 0 Pa.
• Pressione statica esterna standard: 29,42 Pa.
• Pressione statica esterna massima: 147,10 Pa.
• Auto ESP: sì.
• Ingresso aria: inferiore o posteriore.
• Refrigerante: R410A.
• Controllo del refrigerante: valvola EEV integrata.
• Linea frigorifera liquido: 9,52 mm (3/8").
• Linea frigorifera gas: 15,88 mm (5/8").
• Collegamento di drenaggio: VP25.
• Pompa di scarico: integrata.
• Pressione sonora: 36 / 32 / 27 dB(A).
• Potenza sonora: 57 dB(A).
• Dimensioni: 850 x 250 x 700 mm.
• Peso netto: 27,9 kg.
• Kit SPi: opzionale.

Canalizzazione a media prevalenza per sistemi EHS TDM Plus

La Samsung AE071ANMPEH/EU combina 7,1 kW di potenza nominale in raffrescamento, 8,0 kW in riscaldamento, una portata massima di 21 m³/min e fino a 147,1 Pa di pressione statica in un formato compatto di soli 250 mm di altezza.

La funzione Auto ESP facilita l’adattamento alla rete di canalizzazioni, mentre l’ingresso aria inferiore o posteriore offre flessibilità durante il montaggio. A ciò si aggiungono il livello sonoro minimo di 27 dB(A), la pompa di condensa integrata e la possibilità di integrare il kit SPi opzionale.

Questo riferimento corrisponde esclusivamente alla unità interna canalizzata. Per realizzare un sistema completo deve essere abbinato a un’unità esterna Samsung EHS TDM Plus compatibile, oltre ai controlli, alle tubazioni, alle canalizzazioni, alle griglie e agli altri accessori necessari per l’installazione. Il dimensionamento e la messa in servizio devono essere eseguiti seguendo la documentazione tecnica ufficiale Samsung.
