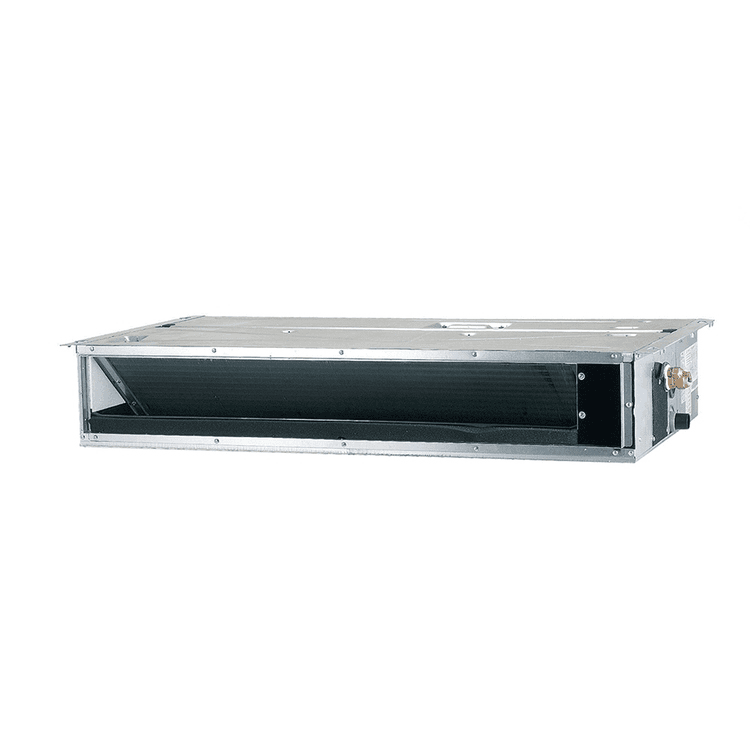

Unità interna aerotermica canalizzata Samsung EHS TDM Plus 5,6 kW

La unità interna canalizzata Samsung EHS TDM Plus AE056BNMPEH/EU è progettata per climatizzare abitazioni e spazi professionali mediante un’installazione nascosta nel controsoffitto. Offre una capacità nominale di 5,6 kW in raffrescamento e 6,3 kW in riscaldamento e fa parte della gamma Samsung EHS TDM Plus, consentendo di integrare la climatizzazione aria-aria all’interno di una soluzione di aerotermia compatibile.

Il suo formato a canalizzazione a media prevalenza facilita la distribuzione dell’aria in diversi ambienti tramite una rete di canalizzazioni e griglie. Inoltre, incorpora funzioni come Auto ESP, presa aria configurabile, valvola di espansione elettronica e pompa di scarico condensa integrata, semplificando la progettazione e l’installazione del sistema.

Canalizzazione a media prevalenza per un’installazione discreta

La Samsung AE056BNMPEH/EU è concepita per essere installata nascosta sopra un controsoffitto, lasciando visibili solo le griglie o i diffusori di mandata e ripresa. Questa configurazione consente di mantenere un’estetica pulita nell’ambiente e di distribuire l’aria climatizzata in modo centralizzato.

L’unità მუშაობa con una pressione statica esterna regolabile da 0 a 147 Pa, offrendo flessibilità per adattarsi a diverse configurazioni di canalizzazione. La sua pressione statica standard è di 29,4 Pa.

5,6 kW in raffrescamento e 6,3 kW in riscaldamento

Questo modello offre una potenza nominale di 5,6 kW in raffrescamento e 6,3 kW in riscaldamento, garantendo climatizzazione sia nei mesi caldi sia in inverno quando è integrato con un’unità esterna Samsung EHS TDM Plus compatibile.

La capacità finale e l’efficienza energetica dell’insieme dipendono dall’unità esterna utilizzata, dalle condizioni esterne, dalla configurazione dell’installazione e dalle caratteristiche dell’edificio.

Regolazione automatica Auto ESP

Una delle principali caratteristiche di questa unità canalizzata Samsung è la funzione Auto ESP. Questo sistema consente di regolare automaticamente il volume e la pressione dell’aria per adattarli alle caratteristiche dell’impianto canalizzato.

Il controllo della pressione statica aiuta a ottenere una distribuzione dell’aria più uniforme e facilita la messa in servizio del sistema, evitando regolazioni manuali non necessarie. La pressione statica esterna può inoltre essere configurata tramite un controller compatibile.

Presa aria inferiore o posteriore

L’unità interna Samsung EHS TDM Plus AE056BNMPEH/EU consente di configurare l’aspirazione dell’aria dalla parte inferiore o dalla parte posteriore. Questa doppia possibilità offre maggiore flessibilità all’installatore nell’adattare l’apparecchio allo spazio disponibile nel controsoffitto.

Questa caratteristica risulta particolarmente utile nelle ristrutturazioni o nelle installazioni in cui l’altezza disponibile e la distribuzione delle canalizzazioni condizionano la posizione dell’unità.

Portata d’aria adattabile

Il ventilatore di tipo Sirocco offre diversi livelli di portata per adattare il funzionamento alle esigenze di climatizzazione dell’impianto.

• Portata d’aria alta: 16,0 m³/min.
• Portata d’aria media: 13,5 m³/min.
• Portata d’aria bassa: 9,0 m³/min.

Questa regolazione consente di combinare capacità di climatizzazione, distribuzione dell’aria e comfort acustico in base alle esigenze di ogni installazione.

Funzionamento silenzioso

La Samsung AE056BNMPEH/EU è progettata per funzionare con livelli sonori ridotti, una caratteristica particolarmente importante quando si installa un’unità canalizzata vicino a camere da letto, soggiorni, uffici o altre aree di uso frequente.

• Pressione sonora in velocità alta: 32 dB(A).
• Pressione sonora in velocità media: 29 dB(A).
• Pressione sonora in velocità bassa: 25 dB(A).
• Potenza sonora: 57 dB(A).

Il livello acustico percepito dipenderà anche dal design delle canalizzazioni, dalle griglie, dall’isolamento acustico e dalle condizioni di installazione.

Valvola di espansione elettronica integrata

Questo modello incorpora una valvola di espansione elettronica EEV destinata a regolare il flusso di refrigerante all’interno del circuito frigorifero. La sua integrazione nell’unità facilita l’installazione all’interno del sistema Samsung TDM Plus.

L’unità utilizza refrigerante R410A e dispone di collegamenti frigoriferi da 6,35 mm per la linea del liquido e 12,7 mm per la linea del gas.

Pompa di scarico condensa incorporata

La pompa di scarico condensa è integrata nell’unità interna. Questa caratteristica facilita l’evacuazione dell’acqua prodotta durante il funzionamento in raffrescamento e offre maggiore libertà nella progettazione del percorso di scarico.

Il collegamento di scarico utilizzato dall’apparecchio è di tipo VP25.

Filtro e miglioramento opzionale della qualità dell’aria

L’unità dispone di un filtro per aiutare a trattenere le particelle presenti nell’aria che circola attraverso il sistema. Samsung prevede inoltre la possibilità di installare un kit ionizzatore al plasma SPi opzionale per completare il trattamento dell’aria interna.

Questo accessorio genera ioni attivi destinati ad aiutare a ridurre determinati contaminanti presenti nell’ambiente. Il kit SPi non fa parte dell’equipaggiamento standard e deve essere selezionato in base alle esigenze del progetto.

Controllo WiFi opzionale

La gamma EHS TDM Plus supporta opzioni aggiuntive di controllo per adattare l’installazione a diverse esigenze. Samsung prevede il kit WiFi MIM-H04EN come accessorio per configurazioni compatibili, consentendo di integrare funzioni di controllo connesso all’interno dell’ecosistema di climatizzazione del marchio.

Sono inoltre disponibili diversi controlli cablati e wireless Samsung come accessori. La loro compatibilità e gli elementi necessari per l’installazione devono essere verificati in base alla configurazione completa del sistema.

Caratteristiche tecniche della Samsung AE056BNMPEH/EU

• Marca: Samsung.
• Riferimento: AE056BNMPEH/EU.
• Gamma: EHS TDM Plus.
• Tipo: unità interna canalizzata a media prevalenza.
• Funzionamento: pompa di calore.
• Capacità nominale in raffrescamento: 5,6 kW.
• Capacità nominale in riscaldamento: 6,3 kW.
• Alimentazione: monofase, 220-240 V, 50 Hz.
• Corrente nominale in raffrescamento: 0,6 A.
• Corrente nominale in riscaldamento: 0,6 A.
• Consumo elettrico nominale dell’unità interna in raffrescamento: 0,07 kW.
• Consumo elettrico nominale dell’unità interna in riscaldamento: 0,07 kW.
• Tipo di ventilatore: Sirocco.
• Portata d’aria alta / media / bassa: 16,0 / 13,5 / 9,0 m³/min.
• Pressione statica esterna minima / standard / massima: 0 / 29,4 / 147 Pa.
• Pressione sonora alta / media / bassa: 32 / 29 / 25 dB(A).
• Potenza sonora: 57 dB(A).
• Refrigerante: R410A.
• Controllo del refrigerante: valvola di espansione elettronica EEV integrata.
• Collegamento liquido: 6,35 mm (1/4").
• Collegamento gas: 12,7 mm (1/2").
• Collegamento scarico: VP25.
• Pompa di scarico condensa: integrata.
• Dimensioni nette (larghezza x altezza x profondità): 850 x 250 x 700 mm.
• Peso netto: 27,9 kg.
• Presa aria: configurabile dalla parte inferiore o posteriore.
• Regolazione della pressione: Auto ESP.

Integrazione con Samsung EHS TDM Plus

La tecnologia Samsung EHS TDM Plus è concepita per combinare la climatizzazione diretta mediante espansione frigorifera con le funzioni proprie di un sistema di aerotermia aria-acqua. In questo modo, un’installazione compatibile può utilizzare unità interne ad aria come questo apparecchio canalizzato insieme ad altri elementi del sistema per riscaldamento, raffrescamento e produzione di acqua calda sanitaria.

La AE056BNMPEH/EU funge da unità interna di climatizzazione ad aria e deve lavorare con un’unità esterna Samsung EHS TDM Plus compatibile. La configurazione definitiva deve essere dimensionata tenendo conto delle esigenze termiche dell’immobile e delle combinazioni ammesse da Samsung.

Una soluzione canalizzata versatile per sistemi Samsung TDM Plus

La unità interna Samsung AE056BNMPEH/EU da 5,6 kW combina un design pensato per essere nascosto nel controsoffitto con prestazioni orientate a facilitare l’installazione e migliorare il comfort, come il regolazione automatica Auto ESP, l’aspirazione inferiore o posteriore, la pompa condensa integrata e la valvola di espansione elettronica incorporata.

La sua capacità di 5,6 kW in freddo e 6,3 kW in caldo, insieme a una pressione statica regolabile fino a 147 Pa, la rendono una soluzione particolarmente adatta a progetti di climatizzazione canalizzata integrati in sistemi di aerotermia Samsung EHS TDM Plus.

Importante: questo prodotto corrisponde all’unità interna canalizzata. Per disporre di un sistema di climatizzazione operativo è necessario combinarlo con un’unità esterna Samsung EHS TDM Plus compatibile e con gli elementi di installazione, controllo e distribuzione dell’aria richiesti in ogni progetto.
