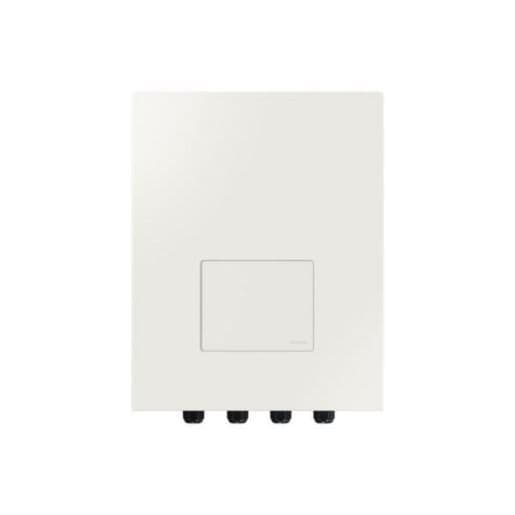

Kit di controllo a cascata Samsung MIM-E03CN

Il Samsung MIM-E03GN è un kit di controllo specifico per integrare unità esterne Samsung EHS Mono senza pompa di circolazione integrata all’interno di un sistema di aerotermia in cascata. Funziona insieme al controllore centrale di cascata Samsung MCM-D3E0N e consente a ciascuna unità esterna compatibile di comunicare e operare in modo coordinato all’interno di impianti di riscaldamento, raffrescamento e produzione di acqua calda sanitaria ad alta potenza.

Samsung specifica che deve essere installato un MIM-E03GN per ogni unità esterna compatibile che richieda il kit di controllo. Grazie a questa architettura, il sistema a cascata può gestire fino a 8 pompe di calore EHS Mono e raggiungere una potenza totale massima di 128 kW, offrendo una soluzione particolarmente adatta a edifici residenziali collettivi, abitazioni di grandi dimensioni e applicazioni commerciali che necessitano di una maggiore capacità termica.

Kit specifico per sistemi Samsung EHS in cascata

Il MIM-E03GN è stato sviluppato appositamente per il nuovo sistema di controllo in cascata Samsung. La sua funzione è quella di fungere da interfaccia di controllo per ciascuna unità esterna EHS Mono compatibile che non dispone di pompa integrata, consentendone il collegamento al controllore principale MCM-D3E0N.

Samsung indica espressamente che il MIM-E03GN è il kit dedicato alle unità esterne collegate al sistema a cascata e che altri kit di controllo non devono essere utilizzati come sostituti in questa configurazione.

Fino a 8 pompe di calore e 128 kW di potenza

Quando viene utilizzato insieme al controllore di cascata MCM-D3E0N, il sistema può gestire fino a 8 unità esterne Samsung EHS Mono. Con unità fino a 16 kW, l’installazione può raggiungere una capacità complessiva massima di 128 kW.

Questa configurazione modulare consente di adattare la potenza disponibile alle esigenze termiche dell’edificio. Il sistema può coordinare il funzionamento delle diverse pompe di calore in base alla domanda, evitando che tutte le unità debbano lavorare contemporaneamente quando non è necessario.

Funzionamento modulare e ripartizione del carico

La soluzione a cascata Samsung è progettata per modulare la capacità totale in funzione della domanda di riscaldamento, raffrescamento o acqua calda sanitaria. Il controllore principale coordina le unità esterne collegate e distribuisce il carico tra di esse per adattare la produzione alle esigenze dell’impianto.

Samsung consente di combinare unità esterne di potenze diverse purché appartengano allo stesso tipo di prodotto. Ad esempio, all’interno di un sistema EHS Mono R290 è possibile combinare diverse capacità della stessa famiglia.

Non è consentito mescolare all’interno della stessa cascata famiglie di prodotto diverse e incompatibili. La selezione delle unità deve essere effettuata seguendo le tabelle di combinazione e le istruzioni tecniche Samsung.

Compatibile con diverse gamme EHS Mono

Il sistema a cascata Samsung supporta diverse famiglie di pompe di calore EHS Mono. Il MIM-E03GN viene utilizzato nelle unità compatibili che necessitano di un kit di controllo individuale per collegarsi al controllore centrale.

• Samsung EHS Mono R32: compatibile con il sistema a cascata tramite MIM-E03GN in base al modello.
• Samsung EHS Mono HT Quiet: compatibile con il sistema a cascata tramite MIM-E03GN.
• Samsung EHS Mono R290: compatibile tramite MIM-E03GN nelle versioni senza pompa integrata.
• Samsung EHS Mono R290 con pompa integrata: non necessita di MIM-E03GN.

Samsung specifica che le unità R290 Mono con pompa integrata possono essere collegate al sistema a cascata senza questo kit di controllo, poiché dispongono già dei componenti necessari integrati.

Controllore principale MCM-D3E0N necessario

Il MIM-E03GN non è di per sé il controllore master dell’impianto. La sua funzione è collegare una singola unità esterna al sistema a cascata. La gestione globale dell’insieme è affidata al Samsung MCM-D3E0N, che funge da controllore centrale.

Negli impianti con più unità esterne senza pompa incorporata si utilizza un MIM-E03GN per ogni pompa di calore, mentre un unico MCM-D3E0N si occupa di coordinare l’intero sistema.

Riscaldamento, raffrescamento e ACS

Il sistema EHS Cascade di Samsung è progettato per gestire impianti di riscaldamento, raffrescamento e produzione di acqua calda sanitaria. Ciò consente di utilizzare più pompe di calore come un unico impianto coordinato e di adattarne il funzionamento alla domanda termica dell’edificio.

Il controllore di cascata può inoltre gestire due zone di riscaldamento indipendenti e supporta l’integrazione con altre fonti termiche per configurare sistemi ibridi, purché il progetto rispetti le condizioni e gli schemi idraulici previsti da Samsung.

Maggiore continuità di servizio

Un impianto con più pompe di calore in cascata offre un’architettura modulare rispetto a soluzioni basate su un’unica macchina di grande potenza. Samsung ha progettato il sistema affinché, in determinate situazioni di guasto di un’unità, il controllore possa isolarla e mantenere operative le restanti unità disponibili.

Questa strategia consente di mantenere la capacità di produzione termica mentre si interviene sull’unità interessata ed è particolarmente utile in edifici in cui il riscaldamento o la produzione di ACS hanno un’importanza elevata.

Integrazione con Modbus e sistemi connessi

Il controllore centrale MCM-D3E0N utilizzato insieme al MIM-E03GN è compatibile con la comunicazione Modbus per facilitarne l’integrazione con sistemi esterni di controllo e gestione degli edifici.

La piattaforma a cascata offre inoltre compatibilità con EHS Cloud e SmartThings nelle versioni firmware specificate da Samsung. Queste funzioni riguardano il sistema di controllo in cascata e possono richiedere connessione a internet, account Samsung e componenti di comunicazione aggiuntivi in base alla configurazione installata.

Sensore di portata incluso

La fornitura del MIM-E03GN include un sensore di portata con cavo da 1,5 metri. Questo elemento consente di controllare il flusso d’acqua associato all’unità esterna e fa parte dei componenti necessari per integrare correttamente la pompa di calore all’interno del sistema idraulico a cascata.

Sono inoltre forniti i raccordi per tubazioni necessari all’integrazione idraulica del kit, oltre a elementi di fissaggio e guarnizioni.

Contenuto della fornitura del Samsung MIM-E03GN

• Kit di controllo: Samsung MIM-E03GN.
• Sensore di portata: 1 unità con cavo da 1,5 m.
• Raccordo tubo destro: Ø esterno 28 mm, 1 unità.
• Raccordo tubo sinistro: Ø esterno 28 mm, 1 unità.
• Elementi di fissaggio: 2 unità.
• Guarnizioni O-ring: 2 unità.

Dimensioni e alimentazione

Il MIM-E03GN presenta un formato a parete con dimensioni di 380 x 480 x 150 mm e un peso netto approssimativo di 6,7 kg. La sua alimentazione elettrica è monofase a 230 V e 50 Hz.

La comunicazione con il sistema utilizza un cablaggio di controllo specifico, che deve essere installato rispettando le sezioni, i percorsi e i requisiti indicati nel manuale di installazione Samsung.

Caratteristiche tecniche del Samsung MIM-E03GN

• Marca: Samsung.
• Riferimento: MIM-E03GN.
• Tipo: kit di controllo per sistema EHS in cascata.
• Applicazione: unità esterne Samsung EHS Mono compatibili senza pompa integrata.
• Controllore principale compatibile: MCM-D3E0N.
• Numero di kit necessari: 1 per ogni unità esterna compatibile che richieda Control Kit.
• Numero massimo di unità esterne per controllore di cascata: 8.
• Capacità massima del sistema a cascata: fino a 128 kW con 8 unità da 16 kW.
• Alimentazione: monofase, 230 V, 50 Hz.
• Sezione del cavo di comunicazione indicata: 0,75 mm².
• Numero di unità gestite direttamente da ciascun MIM-E03GN: 1.
• Sensore di portata: incluso.
• Lunghezza del cavo del sensore di portata: 1,5 m.
• Raccordi idraulici inclusi: 2 x Ø28 mm esterno.
• Dimensioni: 380 x 480 x 150 mm.
• Peso netto: circa 6,7 kg.
• Installazione: a parete.

Compatibilità all’interno dell’installazione a cascata

Samsung stabilisce che il numero massimo di unità esterne collegate a un singolo controllore MCM-D3E0N è otto. Le unità utilizzate devono appartenere alla stessa famiglia di prodotto, anche se è possibile impiegare capacità diverse all’interno di tale famiglia.

Ad esempio, è possibile combinare diverse potenze di EHS Mono R290 compatibili all’interno della stessa installazione, ma non mescolare liberamente unità R290, R32 e HT Quiet tra loro in un’unica cascata.

Le unità Samsung EHS Mono R290 con pompa di circolazione integrata possono funzionare direttamente con il controllore di cascata e non richiedono il MIM-E03GN. Al contrario, le unità compatibili senza pompa integrata utilizzano questo kit come interfaccia individuale con il sistema.

Soluzione per impianti di aerotermia ad alta potenza

Il Samsung MIM-E03GN consente di trasformare più pompe di calore EHS Mono compatibili in un impianto modulare coordinato tramite il controllore MCM-D3E0N. Questa architettura permette di raggiungere fino a 128 kW con otto unità, adattare progressivamente la potenza alla domanda e disporre di una maggiore flessibilità rispetto a una soluzione basata su un’unica unità ad alta capacità.

Per le sue caratteristiche, è una soluzione particolarmente adatta a edifici plurifamiliari, applicazioni commerciali e progetti di aerotermia centralizzata in cui sia necessario combinare più pompe di calore Samsung EHS Mono.

Importante: il MIM-E03GN è un kit di controllo individuale per il sistema a cascata e non sostituisce il controllore principale MCM-D3E0N. È necessario verificare la compatibilità esatta di ciascuna unità esterna prima di progettare l’impianto. ClimateHub e Hydro Unit non sono compatibili con questa soluzione a cascata secondo la documentazione Samsung attuale.
