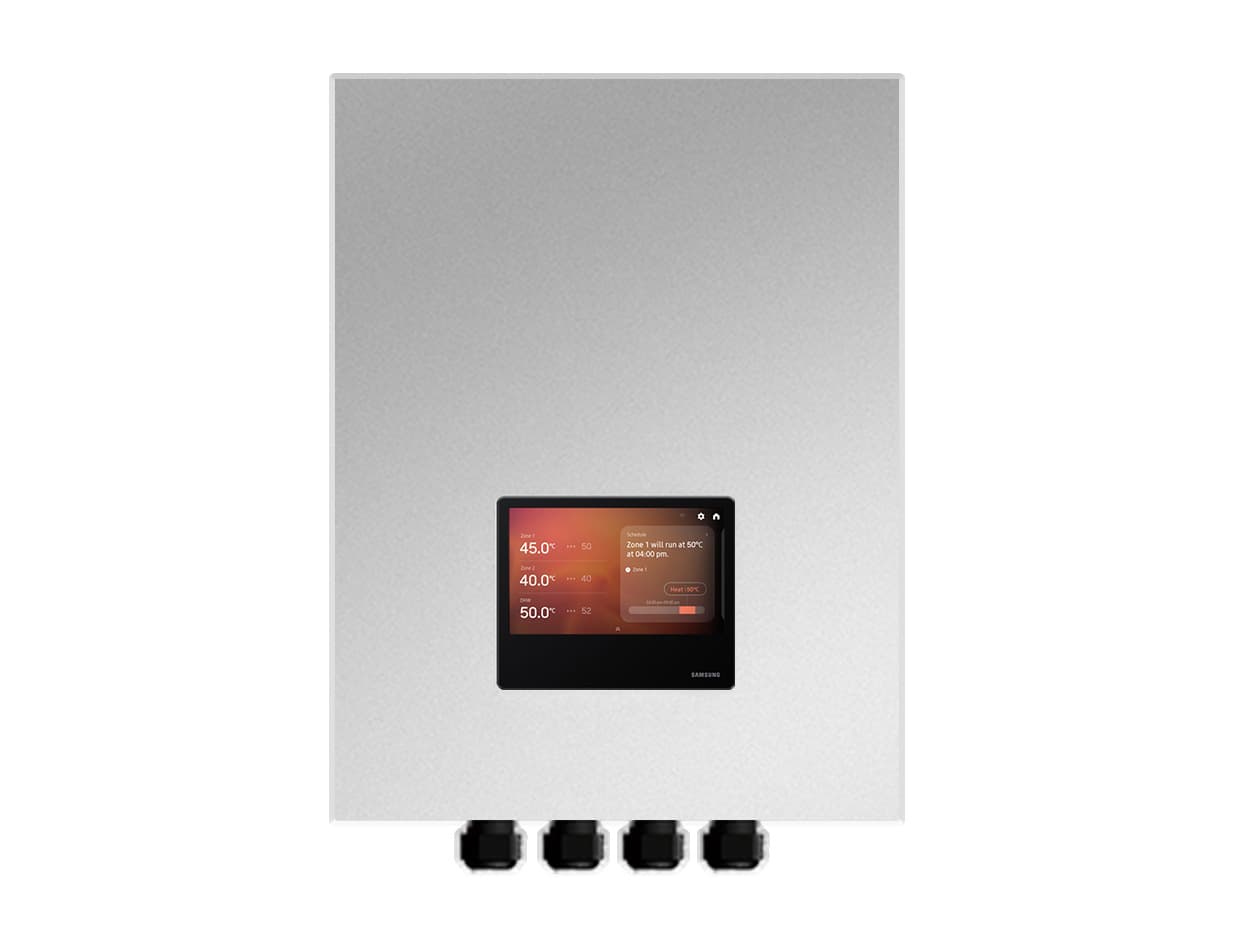

Controllore a cascata Samsung MCM-D3E0N

Il controller in cascata Samsung MCM-D3E0N è progettato per gestire impianti composti da più pompe di calore aria-acqua Samsung EHS Mono da un unico sistema di controllo. Consente di collegare tra 2 e 8 unità esterne e raggiungere una potenza totale fino a 128 kW, offrendo una soluzione particolarmente indicata per abitazioni plurifamiliari, edifici commerciali, impianti collettivi e progetti con elevate richieste di riscaldamento, raffrescamento e acqua calda sanitaria.

Il controller distribuisce automaticamente la richiesta termica tra le pompe di calore collegate, mettendo in funzione solo il numero di unità necessario in ogni momento. Integra inoltre un display touch AI Home da 7 pollici, connettività WiFi, integrazione con Samsung SmartThings, monitoraggio energetico e controllo fino a due zone di riscaldamento.

Controllo in cascata fino a 8 pompe di calore Samsung EHS

La funzione principale del Samsung MCM-D3E0N è coordinare più unità esterne EHS Mono affinché lavorino come un unico impianto termico.

Il sistema supporta un massimo di 8 pompe di calore collegate a un controller. Samsung prevede installazioni con unità della stessa capacità e anche combinazioni di potenze diverse, purché appartengano allo stesso tipo di prodotto compatibile.

Con otto unità da 16 kW, l’impianto può raggiungere una capacità totale fino a 128 kW, consentendo di utilizzare la tecnologia a pompa di calore Samsung in progetti con fabbisogni termici notevolmente superiori a quelli di una singola installazione residenziale.

Gestione automatica in base alla richiesta termica

Il controller analizza continuamente le esigenze di riscaldamento, raffrescamento e acqua calda sanitaria dell’impianto e adatta il numero di pompe di calore che devono rimanere attive.

Quando la richiesta aumenta, il sistema può aggiungere progressivamente più unità al funzionamento. Quando diminuisce, riduce il numero di pompe attive per evitare l’utilizzo di apparecchi non necessari.

Questa strategia consente di lavorare con una capacità adeguata alla domanda reale dell’edificio e di sfruttare in modo più efficiente un impianto composto da più pompe di calore.

Bilanciamento delle ore di funzionamento

Il Samsung MCM-D3E0N gestisce anche la ripartizione delle ore di lavoro tra le unità esterne.

Per bilanciarne l’utilizzo, il controller può avviare prioritariamente l’unità che accumula meno ore di funzionamento e arrestare quella con il maggior tempo di utilizzo.

Questa logica consente di distribuire il lavoro tra le diverse pompe di calore della cascata invece di far funzionare sempre le stesse unità.

Funzionamento continuo in caso di guasto di un’unità

Un impianto in cascata offre inoltre una maggiore continuità di servizio. Se una delle pompe di calore presenta un’anomalia, il sistema può identificare l’unità interessata e continuare a funzionare con il resto delle apparecchiature disponibili.

In questo modo, un guasto singolo non comporta necessariamente l’arresto completo dell’intero impianto termico, una caratteristica particolarmente interessante negli edifici con esigenze permanenti di riscaldamento o ACS.

Riscaldamento, raffrescamento e acqua calda sanitaria

Il controller in cascata è predisposto per gestire diverse esigenze termiche all’interno di un impianto Samsung EHS:

• Riscaldamento.
• Raffrescamento.
• Produzione di acqua calda sanitaria (ACS).
• Controllo di due zone di riscaldamento.

Ciò consente di utilizzare lo stesso sistema di controllo in progetti che combinano climatizzazione e produzione di acqua calda tramite più pompe di calore aria-acqua.

Controllo di due zone di riscaldamento

Il MCM-D3E0N supporta la gestione di due zone indipendenti, facilitando la realizzazione di impianti con circuiti idraulici o esigenze di temperatura differenti.

Il controller può intervenire su pompe di zona e valvole miscelatrici per coordinare il funzionamento idraulico dell’impianto secondo lo schema progettato.

Questa possibilità è particolarmente utile in sistemi che combinano, ad esempio, pavimento radiante con altri terminali o zone dell’edificio che richiedono condizioni di funzionamento diverse.

Display touch AI Home da 7 pollici

Il controller integra un display touch AI Home da 7 pollici che offre un’interfaccia grafica per gestire e supervisionare l’impianto.

Dal display è possibile accedere alle informazioni di funzionamento, temperature, modalità operative, programmazione e diversi parametri relativi al sistema EHS.

L’interfaccia consente di centralizzare in un unico punto il controllo di un impianto che può essere composto da più pompe di calore e diversi circuiti idraulici.

WiFi integrato e Samsung SmartThings

Il MCM-D3E0N integra connettività WiFi e può essere integrato nell’ecosistema Samsung SmartThings.

Tramite un account Samsung e una connessione WiFi compatibile, l’utente può registrare l’impianto in SmartThings e disporre di funzioni connesse di supervisione e controllo.

Samsung specifica per il controller l’utilizzo di reti WiFi a 2,4 GHz.

Monitoraggio dei consumi energetici

Il sistema consente di consultare informazioni relative al consumo energetico dell’impianto e delle unità esterne collegate.

Il monitoraggio facilita l’analisi del funzionamento del sistema in cascata e consente di verificare come viene distribuita la richiesta tra le diverse pompe di calore.

Con la connessione a SmartThings possono essere utilizzate anche funzioni di visualizzazione e configurazione energetica compatibili con l’impianto.

Programmazione oraria

Il controller consente di impostare programmazioni di funzionamento per adattare il sistema agli orari e alle esigenze termiche dell’edificio.

È possibile definire periodi di funzionamento e setpoint per ridurre l’uso non necessario della climatizzazione quando determinate zone o impianti non richiedono servizio.

Modalità Fuori casa

Tra le sue funzioni è inclusa la modalità Fuori casa, sviluppata per mantenere il riscaldamento a una temperatura ridotta durante i periodi di assenza.

Questa funzione è utile per mantenere condizioni minime nell’edificio senza utilizzare l’impianto con gli stessi parametri di comfort di un periodo di occupazione normale.

Modalità silenziosa

Il sistema dispone anche della modalità silenziosa, consentendo di adattare il funzionamento delle pompe di calore quando è necessario ridurre l’impatto acustico dell’impianto.

La disponibilità e il comportamento dipendono dalle unità esterne EHS collegate e dalla configurazione effettuata durante la messa in servizio.

Gestione della produzione fotovoltaica e Smart Grid

Il controller dispone di funzioni relative a PV Ready e Smart Grid Ready, consentendo di integrare la produzione termica all’interno di strategie di gestione energetica dell’edificio.

Negli impianti correttamente configurati, la disponibilità di energia fotovoltaica o determinati segnali esterni può essere utilizzata per adattare il funzionamento della pompa di calore e sfruttare in modo più efficiente l’energia disponibile.

Controllo di pompe, valvole ed elementi ausiliari

Oltre a gestire le unità esterne, il MCM-D3E0N è predisposto per intervenire su diversi componenti idraulici e ausiliari di un impianto EHS.

A seconda della configurazione realizzata, può gestire o fornire segnali di controllo per elementi come:

• Pompe primarie.
• Pompe secondarie.
• Pompe dei circuiti di zona.
• Valvole a 2 e 3 vie.
• Valvole miscelatrici.
• Resistenza di supporto per riscaldamento.
• Resistenza di supporto per ACS.
• Caldaia di supporto.
• Sensori di temperatura.

La configurazione specifica dipende dal progetto idraulico e deve essere eseguita seguendo gli schemi e i parametri stabiliti da Samsung.

Sensori di temperatura inclusi

Il controller viene fornito con sensori destinati a monitorare diverse temperature dell’impianto idraulico.

La documentazione Samsung prevede sensori per parametri come la temperatura del serbatoio, ingresso e uscita acqua e diversi punti di controllo necessari per gestire correttamente il sistema in cascata.

Compatibilità con Samsung EHS Mono

Il MCM-D3E0N è sviluppato specificamente per sistemi a pompa di calore Samsung EHS Mono.

Samsung ne prevede l’uso con diverse famiglie compatibili, tra cui:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 con pompa integrata.

Le unità collegate all’interno della stessa cascata devono appartenere allo stesso tipo di prodotto. Non devono essere mescolate famiglie diverse e incompatibili all’interno della stessa cascata.

È invece possibile combinare capacità diverse all’interno della stessa famiglia compatibile; ad esempio, unità di potenze differenti della gamma Mono R290.

Control Kit MIM-E03GN in base all’unità esterna

In determinate configurazioni EHS Mono è necessario installare un Control Kit Samsung MIM-E03GN associato a ciascuna unità esterna per realizzare la comunicazione e il controllo della cascata.

Samsung indica che i modelli EHS Mono R290 con pompa integrata possono funzionare nella soluzione in cascata senza il MIM-E03GN, mentre altre famiglie compatibili richiedono il relativo kit di controllo.

La necessità dell’accessorio deve essere sempre verificata in base al riferimento esatto delle pompe di calore selezionate per il progetto.

Alimentazione monofase

Il controller utilizza un’alimentazione di 220-240 V a 50 Hz.

Il collegamento elettrico, le protezioni e il cablaggio devono essere dimensionati ed eseguiti in conformità al manuale di installazione Samsung e alla normativa applicabile.

Dimensioni del Samsung MCM-D3E0N

Il controller presenta dimensioni nette di 380 mm di larghezza, 480 mm di altezza e 150 mm di profondità.

Samsung specifica attualmente un peso netto di 7,3 kg. Le dimensioni dell’imballo sono di 445 x 605 x 250 mm, con un peso lordo di circa 11,4 kg.

Caratteristiche tecniche del Samsung MCM-D3E0N

• Marca: Samsung.
• Riferimento: MCM-D3E0N.
• Tipo: controller in cascata per pompa di calore aria-acqua.
• Gamma compatibile: Samsung EHS Mono.
• Numero di unità esterne: da 2 a 8.
• Capacità massima del sistema: fino a 128 kW.
• Riscaldamento: sì.
• Raffrescamento: sì.
• Produzione di ACS: sì.
• Controllo di due zone: sì.
• Gestione automatica delle unità in cascata: sì.
• Bilanciamento delle ore di funzionamento: sì.
• Funzionamento parziale in caso di guasto di un’unità: sì, secondo la configurazione del sistema.
• Display: AI Home touch.
• Dimensione display: 7 pollici.
• WiFi integrato: sì.
• SmartThings: compatibile.
• Rete WiFi: 2,4 GHz.
• Monitoraggio energetico: sì.
• Programmazione: sì.
• Modalità Fuori casa: sì.
• Modalità silenziosa: sì.
• PV Ready: sì.
• Smart Grid Ready: sì.
• Controllo pompe idrauliche: sì, secondo configurazione.
• Controllo valvole: sì, secondo configurazione.
• Controllo resistenze di supporto: sì.
• Controllo caldaia di supporto: disponibile secondo configurazione.
• Alimentazione: 220-240 V / 50 Hz.
• Dimensioni nette: 380 x 480 x 150 mm.
• Peso netto: 7,3 kg.
• Dimensioni imballo: 445 x 605 x 250 mm.
• Peso lordo: 11,4 kg.
• Colore: grigio satinato.

Controllo centralizzato per impianti EHS ad alta potenza

Il Samsung MCM-D3E0N consente di ampliare le possibilità delle pompe di calore EHS Mono oltre una singola installazione, coordinando fino a otto unità come un unico sistema di produzione termica.

La gestione automatica della richiesta, il bilanciamento delle ore di funzionamento, la possibilità di raggiungere fino a 128 kW e il controllo di riscaldamento, raffrescamento, ACS e due zone lo rendono una soluzione particolarmente orientata a impianti collettivi e progetti professionali.

L’integrazione di AI Home da 7 pollici, WiFi, SmartThings, monitoraggio energetico e funzioni di integrazione fotovoltaica e Smart Grid consente inoltre di centralizzare il funzionamento e la supervisione energetica di un impianto Samsung EHS in cascata.
