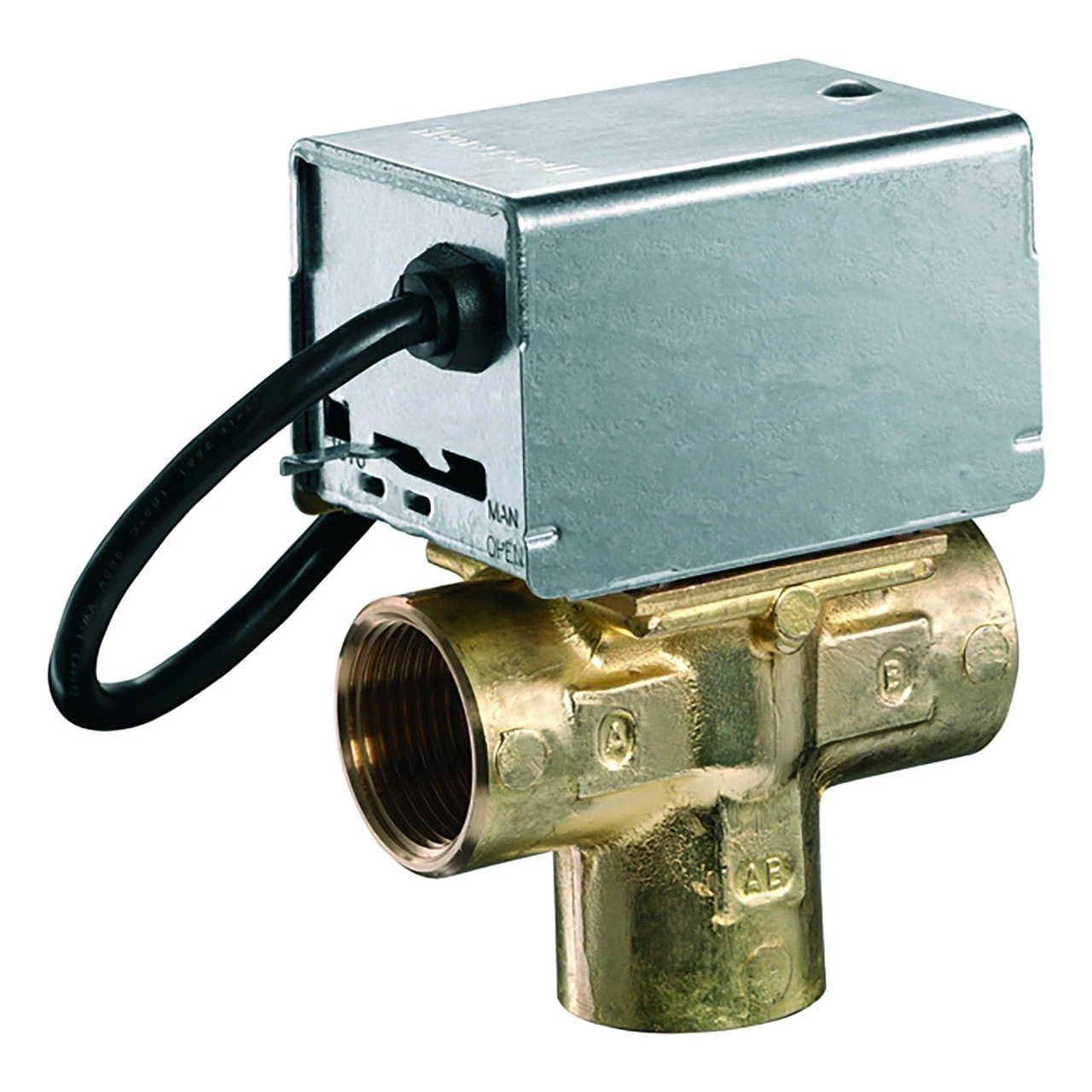

Valvola di zona motorizzata a 3 vie 3/4"

La valvola di zona motorizzata Resideo V4044C1189/U è una valvola deviatrice a 3 vie con attacchi filettati femmina da 3/4", progettata per controllare automaticamente la distribuzione dell’acqua in impianti di riscaldamento e raffrescamento. Integra un attuatore elettrico a 230 V / 50 Hz con ritorno a molla e funziona con controllo on/off, consentendo di deviare la portata tra due circuiti idraulici.

Questa referenza offre un Kvs di 6,0 e ammette una pressione differenziale massima di 0,69 bar. Il corpo in ottone, l’alimentazione diretta a 230 V e il funzionamento automatico la rendono una soluzione particolarmente indicata per impianti di riscaldamento ad acqua, produzione di acqua calda sanitaria e altre installazioni idroniche in cui sia necessario selezionare tra due percorsi di circolazione.

Caratteristiche principali della Resideo V4044C1189/U

• Marca: Resideo.
• Serie: V4044C.
• Riferimento: V4044C1189/U.
• Tipo: valvola di zona motorizzata deviatrice.
• Numero di vie: 3.
• Funzionamento: on/off.
• Connessioni: filettatura femmina da 3/4".
• Diametro nominale: DN20.
• Kvs: 6,0.
• Pressione differenziale massima: 0,69 bar.
• Pressione massima di esercizio della serie: 8,6 bar.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Controllo: ON/OFF mediante segnale SPST.
• Ritorno: a molla.
• Temperatura del fluido: da 5 a 88 °C.
• Corpo: ottone.
• Contatto ausiliario: non incluso nella versione V4044C.

Valvola deviatrice a 3 vie

La V4044C1189/U è progettata per svolgere una funzione di deviazione della portata. Il suo attacco comune consente di indirizzare l’acqua verso uno o l’altro ramo dell’impianto in base alla posizione dell’attuatore, rendendo possibile automatizzare la selezione tra due circuiti idraulici.

Questa configurazione è utile, ad esempio, in impianti in cui un unico generatore debba alimentare alternativamente un circuito di riscaldamento o un circuito destinato alla produzione di acqua calda sanitaria. Può essere utilizzata anche in altri sistemi idronici compatibili che richiedano la selezione automatica di uno di due percorsi.

Connessioni da 3/4" e Kvs 6,0

Il riferimento V4044C1189/U corrisponde specificamente alla versione con attacchi filettati femmina da 3/4". La sua capacità idraulica è definita da un valore Kvs di 6,0, parametro da considerare insieme alla portata richiesta e alla perdita di carico disponibile durante il dimensionamento dell’impianto.

Resideo specifica per questa variante una pressione differenziale massima di 0,69 bar. Rispettare questo limite è importante per garantire che il meccanismo possa effettuare correttamente la commutazione tra le posizioni.

Attuatore elettrico a 230 V

La valvola integra un attuatore predisposto per funzionare con alimentazione di 230 V CA a 50 Hz. Il suo sistema di controllo on/off consente di comandarla tramite termostati, aquastat o altri dispositivi compatibili con un segnale ON/OFF.

L’attuatore esegue elettricamente lo spostamento verso una delle posizioni di lavoro e dispone di ritorno meccanico a molla quando viene a mancare l’alimentazione. Questa configurazione consente di stabilire una posizione di riposo definita senza dover mantenere il motore alimentato per effettuare il ritorno.

Controllo ON/OFF con ritorno a molla

La famiglia V4044 utilizza un meccanismo a due posizioni. Quando si verifica una richiesta, l’attuatore sposta l’elemento interno per modificare il percorso dell’acqua. Al cessare dell’alimentazione, la molla riporta la valvola nella posizione di riposo.

Questo funzionamento è adatto ad applicazioni in cui non è necessaria una regolazione proporzionale della portata, ma una commutazione completa tra due circuiti.

Senza contatto ausiliario integrato

La versione V4044C non incorpora un microinterruttore ausiliario di fine corsa. Resideo distingue questa gamma dalle valvole V4044F, che invece dispongono di contatto ausiliario per segnalazione o coordinamento elettrico con pompe, caldaie o altre apparecchiature.

Per questo motivo, la V4044C1189/U è indicata per impianti in cui sia necessario soltanto controllare idraulicamente la deviazione dell’acqua tramite l’attuatore, senza richiedere un segnale elettrico aggiuntivo associato alla posizione finale della valvola.

Corpo in ottone per impianti idronici

Il corpo della valvola è realizzato in ottone, materiale ampiamente utilizzato nei componenti idraulici destinati a impianti di riscaldamento e climatizzazione. La sua costruzione compatta consente di integrare in un unico insieme il corpo deviatrice e l’attuatore elettrico.

Resideo specifica un intervallo di temperatura del fluido da 5 a 88 °C, adatto a numerose applicazioni di riscaldamento e raffrescamento ad acqua entro i limiti stabiliti dal produttore.

Pressione massima di esercizio di 8,6 bar

La famiglia V4044 è progettata per lavorare con una pressione massima di esercizio di 8,6 bar. Nel caso specifico della V4044C1189/U, il limite di pressione differenziale indicato da Resideo è di 0,69 bar.

Entrambi i parametri devono essere verificati durante il dimensionamento idraulico, poiché una pressione differenziale superiore a quella ammessa può compromettere la corretta manovra e chiusura della valvola.

Apertura manuale

La costruzione della serie V4044 incorpora un meccanismo di azionamento manuale che consente di intervenire sulla valvola in assenza di alimentazione elettrica. Questa funzione è pratica durante le operazioni di messa in servizio, riempimento, svuotamento o verifica dell’impianto.

Al ripristino del funzionamento elettrico, il meccanismo torna a operare automaticamente secondo i comandi ricevuti dal sistema di controllo.

Manutenzione semplificata

La gamma V4044 è concepita per facilitare gli interventi di manutenzione. Resideo indica che il testa motorizzata può essere smontata o sostituita senza smontare i collegamenti idraulici del corpo né svuotare il circuito quando l’intervento riguarda esclusivamente l’attuatore.

Il motore può inoltre essere sostituito mantenendo installato il corpo valvola, riducendo il tempo necessario per determinate riparazioni ed evitando di intervenire inutilmente sulle tubazioni.

Applicazioni abituali

La valvola motorizzata Resideo V4044C1189/U può essere utilizzata in diversi sistemi idronici di controllo automatico, tra cui:

• Impianti domestici di riscaldamento.
• Sistemi di riscaldamento centralizzato.
• Impianti con produzione di acqua calda sanitaria.
• Commutazione tra riscaldamento e accumulo di ACS.
• Circuiti idraulici suddivisi in due rami.
• Piccoli impianti commerciali.
• Sistemi di climatizzazione ad acqua.
• Applicazioni che richiedono una valvola deviatrice a tre vie.

Differenza tra le serie V4044C e V4044F

All’interno della gamma di valvole di zona a tre vie Resideo esistono diverse configurazioni. La V4044C1189/U offre controllo on/off a 230 V e ritorno a molla, ma non dispone di contatto ausiliario.

La variante V4044F1000/U condivide la connessione da 3/4", il Kvs 6,0 e la pressione differenziale massima di 0,69 bar, ma aggiunge un microinterruttore ausiliario SPDT. Questa differenza va considerata quando lo schema elettrico dell’impianto richiede la conferma della posizione della valvola o il comando di altre apparecchiature tramite un contatto di fine corsa.

Dati tecnici della Resideo V4044C1189/U

• Produttore: Resideo.
• Famiglia: V4044C.
• Riferimento: V4044C1189/U.
• Applicazione: controllo idronico.
• Tipo di valvola: motorizzata deviatrice.
• Numero di vie: 3.
• Tipo di controllo: on/off.
• Segnale di comando: ON/OFF SPST.
• Connessione: filettatura femmina.
• Misura: 3/4".
• Diametro nominale: DN20.
• Kvs: 6,0.
• Pressione differenziale massima: 0,69 bar.
• Pressione massima di esercizio: 8,6 bar.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Ritorno: a molla.
• Temperatura del fluido: 5-88 °C.
• Corpo: ottone.
• Connessioni: filettate interne.
• Contatto ausiliario: no.
• Azionamento manuale: sì.
• Testa motorizzata sostituibile: sì.

Controllo automatico della portata tra due circuiti

La Resideo V4044C1189/U a 3 vie e 3/4" consente di automatizzare la distribuzione dell’acqua tra due rami mediante un sistema on/off semplice e affidabile. Il suo Kvs 6,0, il corpo in ottone, l’alimentazione a 230 V e il ritorno a molla ne facilitano l’integrazione in impianti di riscaldamento e climatizzazione che richiedono una valvola deviatrice motorizzata.

Per garantire un funzionamento corretto devono essere rispettati in particolare la pressione differenziale massima di 0,69 bar, l’intervallo di temperatura da 5 a 88 °C e le istruzioni di collegamento, orientamento e manutenzione stabilite da Resideo.
