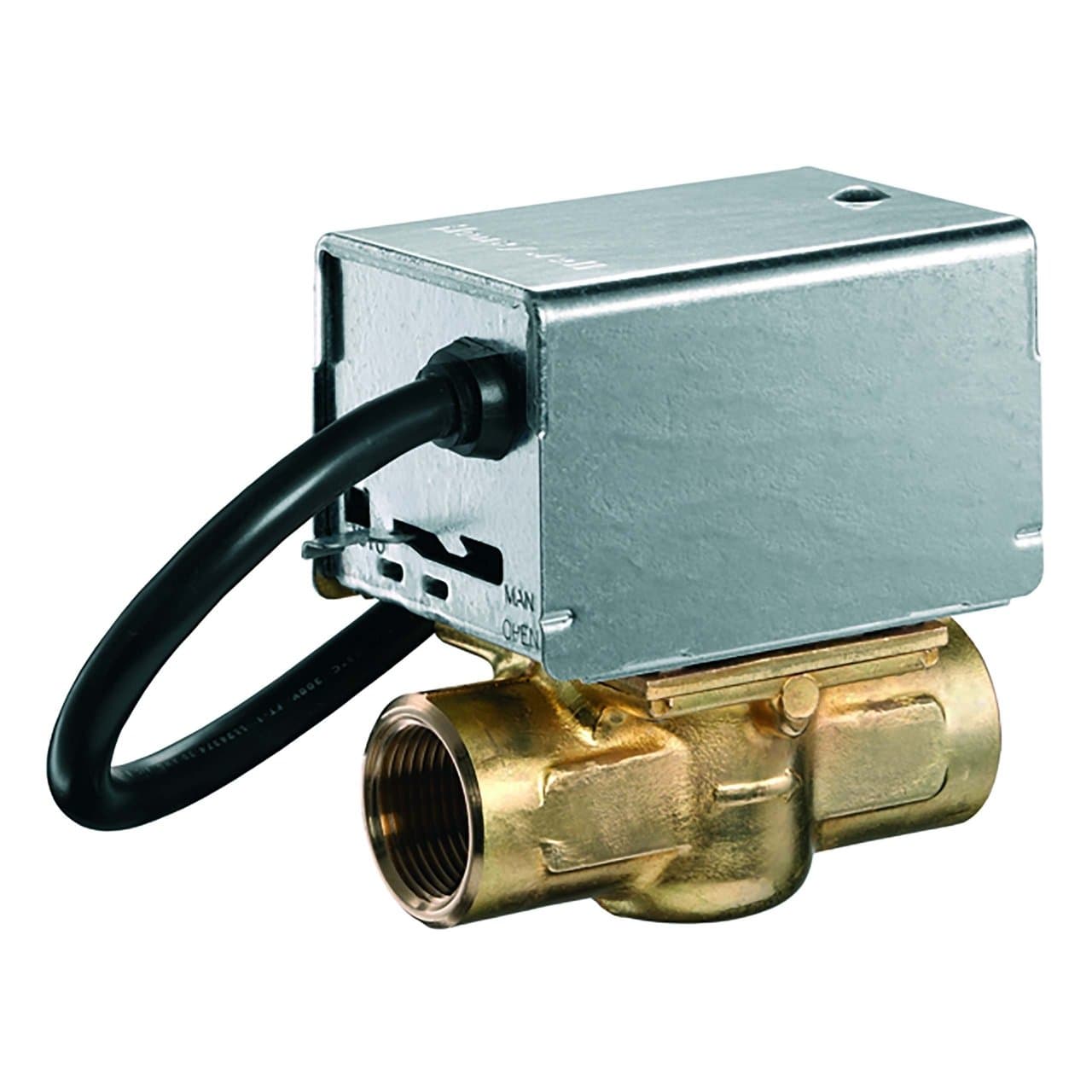

Valvola di zona motorizzata a 2 vie 3/4"

La valvola di zona motorizzata Resideo V4043H1114/U è una valvola a 2 vie con connessione filettata interna da 3/4" progettata per controllare automaticamente il passaggio dell’acqua in impianti di riscaldamento e raffrescamento. Integra un attuatore elettrico a 230 V CA, funzionamento tutto/niente, ritorno a molla e un contatto ausiliario SPDT che consente di coordinare il suo funzionamento con altri elementi dell’impianto.

Questo modello della serie V4043H dispone di un valore Kvs di 6,9 e di una pressione differenziale massima di chiusura di 0,55 bar. La sua configurazione normalmente chiusa fa sì che la valvola ritorni automaticamente in posizione di chiusura quando viene a mancare l’alimentazione elettrica.

Caratteristiche principali della Resideo V4043H1114/U

• Tipo: valvola di zona motorizzata a 2 vie.
• Riferimento: V4043H1114/U.
• Connessione: filettatura interna BSPP da 3/4".
• Diametro nominale: DN20.
• Funzionamento: tutto/niente, 2 posizioni.
• Posizione senza tensione: normalmente chiusa.
• Ritorno: a molla.
• Alimentazione: 230 V CA, 50 Hz.
• Valore Kvs: 6,9.
• Pressione differenziale massima di chiusura: 0,55 bar.
• Pressione statica massima: circa 8,6 bar.
• Temperatura del fluido: da 5 a 88 °C.
• Contatto ausiliario: SPDT.
• Azionamento manuale: sì.
• Materiale del corpo: ottone.
• Lunghezza del cavo: 1 m.

Controllo delle zone negli impianti di riscaldamento

La Resideo V4043H è concepita per regolare la portata verso diversi circuiti idraulici in modo automatico. Può essere utilizzata, ad esempio, per aprire o chiudere il passaggio dell’acqua verso una determinata zona di riscaldamento in base alla richiesta indicata da un termostato o dal sistema di controllo.

Resideo indica l’uso di questa gamma sia in impianti domestici sia in piccole applicazioni commerciali di riscaldamento e raffrescamento, dove sia necessario controllare in modo indipendente la portata di acqua calda o fredda.

Funzionamento normalmente chiuso con ritorno a molla

La valvola funziona mediante un attuatore elettrico a due posizioni. Quando riceve alimentazione, il motore sposta il meccanismo interno per aprire il passaggio dell’acqua. Al venir meno della tensione, una molla di ritorno riporta automaticamente la valvola in posizione chiusa.

Questa configurazione normalmente chiusa consente al circuito di rimanere interrotto quando non vi è richiesta o in caso di perdita di alimentazione elettrica. La scheda tecnica ufficiale identifica espressamente questo modello come una valvola con ritorno a molla in chiusura.

Connessione da 3/4" e Kvs 6,9

Il riferimento V4043H1114/U incorpora connessioni filettate interne BSPP da 3/4", equivalenti a un diametro nominale DN20. La sua capacità idraulica è definita da un Kvs di 6,9, mentre la pressione differenziale massima ammissibile per garantire la chiusura è di 0,55 bar.

Queste prestazioni la rendono adatta a circuiti di riscaldamento a zone, rami di radiatori e altre applicazioni idroniche che operano entro i limiti idraulici stabiliti da Resideo.

Alimentazione a 230 V e contatto ausiliario SPDT

L’attuatore funziona con un’alimentazione nominale di 230 V CA a 50 Hz. Inoltre, la versione V4043H incorpora un contatto ausiliario di fine corsa SPDT, ossia un contatto unipolare commutato che può essere utilizzato per trasmettere lo stato della valvola ad altri componenti del sistema.

Questo contatto ausiliario consente, ad esempio, di integrare la valvola in schemi di controllo in cui l’apertura di una zona deve essere coordinata con l’attivazione di una caldaia, di una pompa di circolazione o di un altro elemento dell’impianto. La documentazione ufficiale specifica per il contatto ausiliario una capacità di 2,2 A a 220-240 V CA e 50 Hz.

Azionamento manuale integrato

La valvola incorpora una leva di apertura manuale. In condizioni normali deve rimanere in posizione automatica, anche se può essere spostata in posizione di apertura manuale per determinate operazioni come riempimento, svuotamento o messa in servizio dell’impianto.

Resideo indica che, con la leva in posizione manuale, il contatto ausiliario rimane non azionato fino al ripristino dell’alimentazione elettrica.

Corpo in ottone e componenti resistenti

Il corpo idraulico è realizzato in ottone, così come la sede. Lo stelo è in acciaio inox, la sfera di chiusura utilizza NBR e le guarnizioni sono in EPDM, materiali selezionati per lavorare in circuiti idraulici entro le condizioni specificate dal produttore.

Il coperchio e la base dell’attuatore sono metallici, offrendo protezione al gruppo di azionamento e consentendo l’installazione della valvola in centrali idrauliche, locali tecnici e circuiti di riscaldamento compatti.

Temperatura e pressione di esercizio

La V4043H1114/U può lavorare con fluidi a temperature comprese tra 5 e 88 °C. La sua pressione statica massima è di circa 8,6 bar, mentre la pressione differenziale massima di chiusura per questa versione da 3/4" è di 0,55 bar.

Questi limiti devono essere rispettati durante il dimensionamento dell’impianto per garantire un funzionamento corretto e una durata adeguata della valvola.

Apertura rapida del circuito

Il tempo nominale di apertura indicato da Resideo per questo riferimento è di circa 15 secondi. Il sistema è progettato per un funzionamento ciclico, aprendo e chiudendo il circuito in base ai comandi del sistema di regolazione.

Il consumo elettrico specificato per l’attuatore è di 9,6 VA, con un’intensità approssimativa di 0,04 A.

Manutenzione semplificata

Uno dei vantaggi costruttivi di questa serie è la possibilità di smontare o sostituire il testa motorizzata completa senza scollegare il corpo valvola dalle tubazioni né svuotare il circuito. Anche il motore può essere sostituito mantenendo installato il corpo idraulico.

Questa soluzione facilita le operazioni di manutenzione e riduce l’intervento necessario quando è richiesto agire solo sul meccanismo elettrico.

Installazione della valvola V4043H

La valvola può essere montata in diverse posizioni, ma Resideo specifica che la testa motorizzata non deve trovarsi al di sotto del livello orizzontale della tubazione. Deve inoltre essere rispettato il senso del flusso indicato dalla freccia incisa sul corpo in ottone.

Durante l’installazione non deve essere utilizzata la testa come punto di appoggio per serrare i collegamenti. Il produttore raccomanda di trattenere direttamente il corpo in ottone per evitare sollecitazioni sull’attuatore.

Applicazioni abituali

• Impianti di riscaldamento suddivisi in zone.
• Circuiti di radiatori.
• Controllo di rami idraulici indipendenti.
• Impianti domestici di riscaldamento centralizzato.
• Piccoli impianti commerciali.
• Sistemi idronici di riscaldamento e raffrescamento compatibili.
• Impianti in cui sia necessario coordinare la valvola con una pompa o una caldaia tramite un contatto ausiliario.

Dati tecnici della Resideo V4043H1114/U

• Marca: Resideo.
• Famiglia: V4043H.
• Riferimento: V4043H1114/U.
• Tipo: valvola motorizzata di zona.
• Numero di vie: 2.
• Configurazione idraulica: passaggio dritto.
• Posizione senza alimentazione: chiusa.
• Azione dell’attuatore: ritorno a molla in chiusura.
• Controllo: 2 posizioni.
• Connessione: filettatura interna BSPP da 3/4".
• Diametro nominale: DN20.
• Kvs: 6,9.
• Cv: 8.
• Pressione differenziale massima di chiusura: 0,55 bar.
• Pressione statica massima: circa 8,62 bar.
• Tensione: 230 V CA.
• Frequenza: 50 Hz.
• Consumo: 9,6 VA.
• Intensità: 0,04 A.
• Tempo nominale di apertura: 15 s.
• Temperatura del fluido: 5-88 °C.
• Temperatura ambiente massima: 52 °C.
• Contatto ausiliario: SPDT.
• Capacità del contatto ausiliario: 2,2 A a 220-240 V CA, 50 Hz.
• Lunghezza del cavo: 1 m.
• Corpo: ottone.
• Sede: ottone.
• Stelo: acciaio inox.
• Sfera: NBR.
• Guarnizioni: EPDM.
• Apertura manuale: sì.

Valvola motorizzata per una regolazione automatica per zone

La Resideo V4043H1114/U combina una connessione da 3/4", Kvs 6,9, azionamento a 230 V, ritorno automatico a molla e contatto ausiliario SPDT per offrire una soluzione compatta di controllo idraulico. Il suo funzionamento normalmente chiuso consente di gestire automaticamente il passaggio dell’acqua in ogni zona in base alla richiesta dell’impianto.

Il corpo in ottone, la possibilità di azionamento manuale e la testa sostituibile senza intervenire sui collegamenti idraulici facilitano sia l’installazione sia la manutenzione. Per garantire un funzionamento corretto devono essere rispettati il senso di circolazione, le posizioni di montaggio e i limiti di pressione e temperatura definiti da Resideo.
