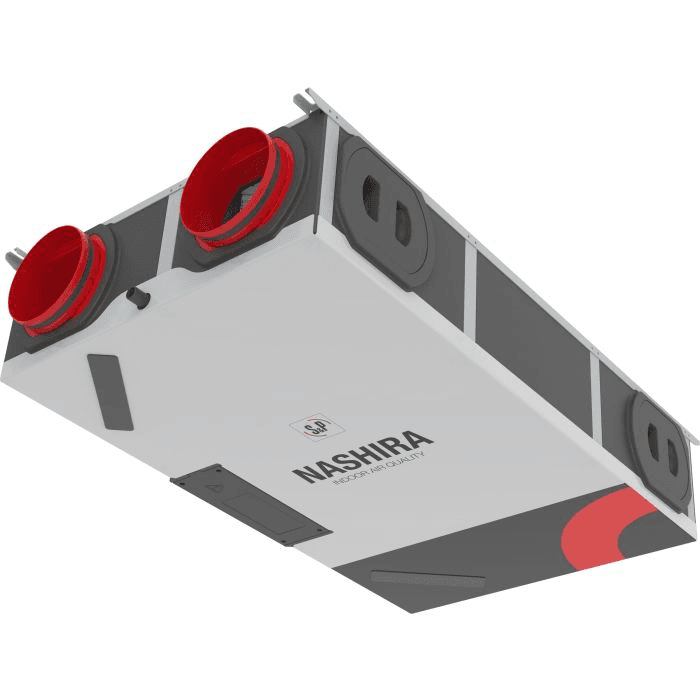

Recuperatore di calore S&P NASHIRA S 200 R8

Il recuperatore di calore S&P NASHIRA S 200 R8, riferimento 5153207400, è un’unità di ventilazione meccanica controllata a doppio flusso progettata per rinnovare in modo continuo l’aria delle abitazioni recuperando gran parte dell’energia termica dell’aria estratta. Integra uno scambiatore sensibile a controflusso ad alta efficienza, ventilatori con motori EC a basso consumo e portata costante e raggiunge una portata massima di 200 m³/h a 350 Pa, con un’efficienza sensibile dell’88 %.

Il suo formato a basso profilo è pensato in particolare per l’installazione in controsoffitto e offre un’elevata flessibilità di montaggio grazie al design reversibile e simmetrico L/R e ai quattro bocchelli orientabili da Ø160 mm. Include comando di controllo via cavo, sensori interni di umidità relativa e bypass 100 % automatico o manuale, offrendo una soluzione completa per impianti residenziali di ventilazione con recupero di calore.

Ventilazione meccanica a doppio flusso con recupero di calore

Il NASHIRA S 200 R8 lavora simultaneamente con due correnti d’aria: estrae l’aria viziata da zone come bagni e cucina e introduce aria nuova filtrata in camere da letto, soggiorni e altri ambienti principali.

Entrambi i flussi attraversano il recuperatore senza mescolarsi direttamente. Lo scambiatore trasferisce energia termica tra di essi, riducendo le perdite associate al ricambio d’aria e diminuendo il fabbisogno di riscaldamento o raffrescamento dell’abitazione.

Scambiatore sensibile a controflusso con efficienza dell’88 %

Il riferimento 5153207400 corrisponde alla versione NASHIRA S 200 con scambiatore sensibile, che si differenzia dalla versione NASHIRA S 200 E dotata di scambiatore entalpico.

Soler & Palau dichiara per questo modello una efficienza sensibile dell’88 % secondo EN 13141-7.

Lo scambiatore a controflusso è progettato per recuperare energia dall’aria estratta prima di espellerla all’esterno, sfruttandola per condizionare l’aria nuova che entra nell’abitazione.

Portata massima di 200 m³/h

Il NASHIRA S 200 offre un ampio margine di regolazione per adattare il funzionamento alle reali esigenze di ventilazione:

• Portata minima: 70 m³/h.
• Portata massima: 200 m³/h a 350 Pa.

La regolazione della portata consente di adattare il ricambio d’aria all’abitazione, ai suoi occupanti e alle perdite di carico della rete di canalizzazioni.

Ventilatori con motori EC a portata costante

Il recuperatore incorpora ventilatori centrifughi azionati da motori EC, una tecnologia orientata a ridurre il consumo elettrico e a regolare in modo efficace il funzionamento del sistema.

I ventilatori lavorano con regolazione a portata costante, compensando entro il proprio campo operativo le variazioni di resistenza che possono verificarsi nell’impianto a causa di condotti, filtri o bocchette di ventilazione.

Bypass 100 % automatico o manuale

Il NASHIRA S incorpora un bypass completo dello scambiatore che consente di evitare il recupero termico quando le condizioni esterne sono favorevoli.

Il bypass può funzionare in modo automatico o essere attivato manualmente dal comando, e dispone di una regolazione specifica della portata durante il suo funzionamento.

Questa funzione è particolarmente utile in determinati periodi di primavera, estate o autunno per sfruttare l’aria esterna senza che attraversi lo scambiatore di recupero.

Sensori di umidità integrati

L’unità dispone di sonde interne di umidità relativa, che consentono di utilizzare modalità di ventilazione automatica in funzione delle condizioni rilevate.

Il controllo automatico aiuta ad adattare il livello di ventilazione quando aumenta l’umidità interna, ad esempio durante docce, cottura o altre attività domestiche.

Design reversibile e simmetrico L/R

Una delle principali caratteristiche della gamma NASHIRA S è il suo design reversibile e simmetrico, che consente di configurare la disposizione dei flussi in versione sinistra o destra.

Questa flessibilità semplifica l’adattamento del recuperatore al tracciato delle canalizzazioni disponibile e ne facilita l’integrazione in diverse configurazioni abitative.

Bocchelli orientabili a 90°

Il sistema di installazione flessibile sviluppato da S&P consente di modificare l’orientamento dei bocchelli di 90 gradi, facilitando il collegamento delle canalizzazioni senza dover riorganizzare completamente l’unità.

Questa soluzione riduce i vincoli di montaggio quando lo spazio disponibile sopra il controsoffitto è limitato.

4 connessioni aria da Ø160 mm

Il modello NASHIRA S 200 dispone di quattro attacchi da Ø160 mm corrispondenti ai quattro flussi principali del sistema a doppio flusso:

• Ingresso aria esterna.
• Mandata aria nuova verso l’abitazione.
• Estrazione dell’aria interna.
• Espulsione dell’aria viziata all’esterno.

La rete di canalizzazioni deve essere dimensionata correttamente per rispettare la portata di progetto e minimizzare le perdite di carico e il rumore aerodinamico.

Filtri G4 inclusi in mandata ed estrazione

Soler & Palau equipaggia di serie il NASHIRA S con filtri per proteggere sia gli occupanti sia lo scambiatore stesso.

• Filtro di mandata: G4.
• Filtro di estrazione: G4.

Per la mandata sono disponibili opzionalmente filtri di livello superiore:

• M5.
• F7.
• F9.
• Carbone attivo.

I filtri devono essere controllati e sostituiti periodicamente per mantenere una portata adeguata, una buona qualità dell’aria e l’efficienza del recuperatore.

Avviso di manutenzione filtri

Il sistema dispone di un allarme visivo di manutenzione filtri tramite il comando di controllo.

Il periodo di avviso può essere configurato per adattare la manutenzione all’uso e alle condizioni dell’impianto.

Comando di controllo incluso

Il comando remoto via cavo è incluso con il recuperatore.

Consente di eseguire funzioni come:

• Regolazione di velocità e portate.
• Selezione del funzionamento manuale o automatico.
• Visualizzazione degli allarmi.
• Avviso filtri sporchi.
• Attivazione manuale del bypass.
• Configurazione dei parametri di funzionamento.

Il comando presenta dimensioni approssimative di 104 x 80 mm e una profondità frontale indicata di 17 mm.

Comunicazione Modbus e segnale 0-10 V

La gamma NASHIRA S dispone di comunicazione Modbus e ingresso di controllo 0-10 V, facilitandone l’integrazione in sistemi di regolazione e automazione compatibili.

La comunicazione Modbus consente di scambiare informazioni con sistemi domotici o di gestione tecnica che supportano questo protocollo.

Compatibile con CONNECTAIR

Tramite una scheda o modulo di comunicazione SPCM compatibile, il NASHIRA può essere collegato a CONNECTAIR, la piattaforma IoT di Soler & Palau.

Questa soluzione consente di ampliare le possibilità di supervisione e controllo dell’impianto tramite internet.

Il modulo di comunicazione è un accessorio e non deve essere considerato incluso nel riferimento 5153207400 salvo indicazione espressa nella fornitura.

Compatibile con sensore AIRSENS

Il recuperatore può inoltre funzionare con sensori di qualità dell’aria AIRSENS compatibili.

Secondo i dati ErP pubblicati da S&P, l’integrazione del controllo su richiesta locale tramite AIRSENS consente alla configurazione NASHIRA S 200 + AIRSENS di raggiungere una classificazione SEC A+, rispetto alla classe A dell’unità standard.

Il sensore AIRSENS non fa parte di questo riferimento e deve essere acquistato separatamente.

Certificazione Passivhaus

La gamma NASHIRA S dispone di certificazione Passivhaus, una caratteristica particolarmente rilevante nelle abitazioni ad alta efficienza energetica e negli edifici in cui si cerca di ridurre le perdite termiche derivanti dalla ventilazione.

Il recuperatore consente di garantire un ricambio continuo dell’aria evitando di dover dipendere unicamente dall’apertura delle finestre per ventilare l’abitazione.

Progettato per soddisfare le esigenze della ventilazione residenziale

Soler & Palau sviluppa la serie NASHIRA S per sistemi di VMC residenziale e ne indica l’idoneità ai requisiti di ventilazione previsti dal Codice Tecnico dell’Edilizia quando l’impianto completo è correttamente progettato ed eseguito.

La portata necessaria deve essere determinata in funzione del progetto, della distribuzione dell’abitazione e della normativa applicabile.

Installazione in controsoffitto

L’unità è concepita principalmente per installazione orizzontale in controsoffitto.

La sua altezza di soli 210 mm ne facilita l’integrazione in spazi tecnici con altezza limitata, mantenendo al tempo stesso l’accesso per ispezione, filtri e manutenzione.

Dimensioni compatte

Lo schema dimensionale ufficiale del NASHIRA S 200 specifica le seguenti quote principali:

• Lunghezza del corpo: 1.000 mm.
• Larghezza: 600 mm.
• Altezza: 210 mm.
• Lunghezza totale indicata con elementi di fissaggio: 1.024 mm.
• Diametro delle connessioni: 160 mm.

Il produttore fornisce quote aggiuntive nel proprio disegno tecnico per definire correttamente i punti di fissaggio, le connessioni e gli spazi di manutenzione.

Peso di 24,5 kg

Il NASHIRA S 200 con scambiatore sensibile presenta un peso approssimativo di 24,5 kg.

La struttura combina un involucro in lamiera di acciaio zincato con finitura epossi-poliestere ed elementi interni realizzati in EPP per ottenere un’unità leggera e isolata.

Costruzione e materiali

La documentazione tecnica specifica i seguenti materiali principali:

• Involucro: lamiera di acciaio zincato con finitura superficiale epossi-poliestere.
• Coperchio frontale: isolamento interno in EPP.
• Corpo interno: EPP.
• Connessioni aria: polistirene ad alto impatto.
• Voluta dei ventilatori: ABS.
• Girante: lamiera di acciaio zincato.
• Scambiatore sensibile: polistirene ad alto impatto e alluminio.

Scarico condensa

Trattandosi della versione con scambiatore sensibile, il recuperatore può generare condensa in determinate condizioni di temperatura e umidità.

L’unità incorpora un collegamento di scarico e viene fornita con un tubo flessibile di 150 mm di lunghezza e connessione Ø19-19 mm.

Lo scarico deve essere collegato correttamente secondo il sistema indicato da S&P per evitare accumuli d’acqua all’interno dell’unità.

Alimentazione elettrica a 230 V

Il NASHIRA S 200 utilizza alimentazione:

• Tensione: 230 V.
• Frequenza: 50 Hz.
• Consumo massimo dell’unità: 137 W.
• Corrente massima indicata: 1 A.

Il manuale tecnico stabilisce inoltre i requisiti di protezione e disconnessione che devono essere rispettati durante il collegamento elettrico.

Potenza elettrica ErP di 75 W a portata massima

Nella dichiarazione di ecodesign ErP, S&P pubblica per il NASHIRA S 200 una potenza elettrica assorbita di 75 W nel punto di portata massima utilizzato dal regolamento.

Questo valore ErP non deve essere confuso con i 137 W di consumo elettrico massimo indicati nella tabella generale delle specifiche dell’unità, poiché corrispondono a criteri e condizioni di riferimento differenti.

Livello di potenza sonora di 48,3 dB(A)

La documentazione tecnica dichiara un livello di potenza sonora Lw(A) di 48,3 dB(A) conforme a EN 13141-7.

Il livello sonoro percepito nell’abitazione dipenderà inoltre dalla portata impostata, dalla pressione di funzionamento, dalla rete di canalizzazioni, dai silenziatori, dalle bocchette e dalle caratteristiche costruttive dell’edificio.

Classe energetica A

Secondo i dati di ecodesign del produttore, il riferimento 5153207400 ottiene una classe SEC A per clima medio.

• SEC clima medio: -39,8 kWh/(m²·anno).
• Classe SEC: A.
• SEC clima freddo: -78,2 kWh/(m²·anno).
• SEC clima caldo: -15,2 kWh/(m²·anno).
• Efficienza termica ErP: 88 %.

Intervallo di temperatura dell’aria esterna

Per la versione sensibile NASHIRA S 200, S&P stabilisce:

• Senza batteria di preriscaldamento: aria esterna da -10 a +45 °C.
• Con batteria di preriscaldamento: aria esterna da -20 a +45 °C.

La batteria di preriscaldamento è un elemento aggiuntivo e non deve essere considerata inclusa nel recuperatore standard.

Condizioni interne e di installazione

Per la versione con scambiatore sensibile, il produttore stabilisce condizioni interne fino a +30 °C e 90 % di umidità relativa.

L’area in cui l’unità è installata fisicamente deve essere mantenuta tra +12 e +45 °C, con umidità relativa inferiore al 90 % e senza condensa.

Funzionamento continuo della ventilazione

S&P indica che i sistemi centralizzati di ventilazione sono concepiti per un funzionamento continuo.

Ciò consente di mantenere un ricambio stabile dell’aria interna e aiuta a controllare i problemi associati all’umidità e all’accumulo di inquinanti all’interno dell’abitazione.

Componenti forniti

Il manuale tecnico specifica come componenti forniti:

• Recuperatore di calore NASHIRA S.
• Comando di controllo.
• Tubo flessibile per lo scarico della condensa.
• Manuali utente e di avviamento.
• Etichetta energetica.
• Dima di montaggio.
• Etichetta per i flussi in configurazione R.

Caratteristiche tecniche del S&P NASHIRA S 200 R8

• Marca: Soler & Palau (S&P).
• Gamma: NASHIRA S.
• Modello: NASHIRA S 200 R8.
• Riferimento: 5153207400.
• Tipo: recuperatore di calore VMC a doppio flusso.
• Applicazione: ventilazione residenziale.
• Scambiatore: sensibile a controflusso.
• Portata minima: 70 m³/h.
• Portata massima: 200 m³/h a 350 Pa.
• Efficienza sensibile: 88 %.
• Motori: EC a basso consumo.
• Ventilatori: centrifughi a portata costante.
• Bypass: 100 %, automatico o manuale.
• Sensori di umidità: integrati.
• Configurazione: reversibile e simmetrica L/R.
• Bocchelli: orientabili 90°.
• Connessioni aria: 4 x Ø160 mm.
• Filtro di mandata: G4.
• Filtro di estrazione: G4.
• Filtri opzionali di mandata: M5, F7, F9 e carbone attivo.
• Comando via cavo: incluso.
• Modbus: sì.
• Controllo 0-10 V: sì.
• CONNECTAIR: compatibile tramite modulo di comunicazione opzionale.
• Certificazione Passivhaus: sì.
• Classe SEC: A.
• Alimentazione: 230 V / 50 Hz.
• Consumo massimo: 137 W.
• Corrente massima indicata: 1 A.
• Potenza elettrica ErP a portata massima: 75 W.
• Potenza sonora Lw(A): 48,3 dB(A).
• Dimensioni principali: 1.000 x 600 x 210 mm.
• Lunghezza totale indicata nel disegno: 1.024 mm.
• Peso: 24,5 kg.
• Scarico: tubo flessibile da 150 mm, Ø19-19 mm.
• Installazione: controsoffitto.

Recuperatore compatto ed efficiente per VMC residenziale

Il Soler & Palau NASHIRA S 200 R8 combina fino a 200 m³/h di ventilazione con uno scambiatore sensibile a controflusso ad alta efficienza, motori EC, portata costante e gestione automatica tramite sensori di umidità.

La sua altezza di soli 210 mm, i bocchelli orientabili, la configurazione reversibile L/R e il bypass 100 % facilitano sia la progettazione sia l’installazione di sistemi VMC a doppio flusso nelle abitazioni.

L’integrazione del comando via cavo, dei filtri G4, della comunicazione Modbus, del segnale 0-10 V e della compatibilità con CONNECTAIR amplia inoltre le possibilità di regolazione, monitoraggio e integrazione in impianti residenziali ad alta efficienza energetica.
