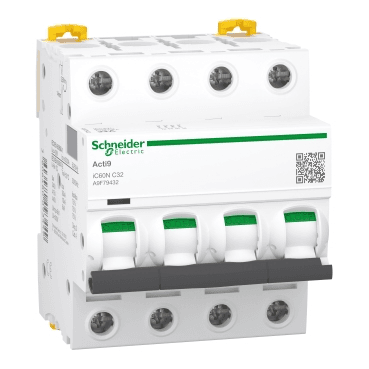

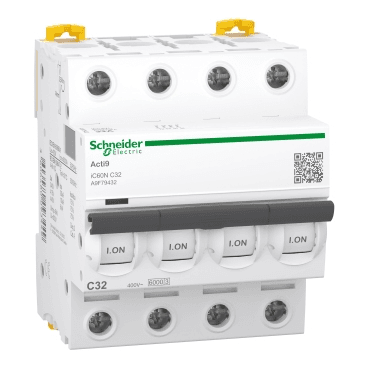

Interruttore automatico IC60N 4P 32A Curva C 10kA

L'interruttore automatico in miniatura (MCB) Acti9 iC60N 4P 32 A di Schneider Electric è un dispositivo progettato per offrire una protezione completa contro sovraccarichi e cortocircuiti nei sistemi elettrici a bassa tensione. Questo interruttore automatico a 4 poli (con tutti i poli protetti) è ottimizzato per applicazioni in impianti sia di corrente alternata (CA) che di corrente continua (CC), garantendo sicurezza e affidabilità nella fornitura elettrica.

Con una corrente nominale di 32 A e una curva di intervento tipo C, l'Acti9 iC60N assicura una risposta rapida ed efficace ai sovraccarichi e ai cortocircuiti, proteggendo sia le persone che le apparecchiature collegate alla rete. Questo interruttore è ideale per essere utilizzato in ambienti residenziali, commerciali e industriali leggeri, dove è richiesta una protezione affidabile e robusta.

L'interruttore ha una capacità di interruzione di 6000 A a 400 V CA conforme alla norma IEC/EN 60898-1, che assicura le sue prestazioni in impianti con livelli di corrente di cortocircuito medi. Inoltre, questo dispositivo può operare con un potere di interruzione di 10 kA a 230/400 V CA e fino a 20 kA a 230 V CA, rendendolo adatto a proteggere circuiti in applicazioni più esigenti.

Caratteristiche principali:

• Corrente nominale: 32 A
• Curva di intervento: Tipo C (risposta media)
• Capacità di interruzione: 6000 A a 400 V CA secondo IEC/EN 60898-1
• Protezione: Cortocircuiti e sovraccarichi in sistemi di corrente alternata e continua

L'interruttore Acti9 iC60N dispone di una serie di caratteristiche avanzate che facilitano sia l'installazione che la manutenzione. L'indicatore Visitrip, esclusivo di Schneider Electric, consente di identificare rapidamente il circuito che ha causato l'intervento dell'interruttore, riducendo notevolmente il tempo di diagnosi e intervento. Inoltre, la banda verde Visisafe garantisce la disconnessione fisica dei contatti, permettendo di effettuare la manutenzione a valle in sicurezza.

Il design compatto di questo interruttore consente di essere installato su guide DIN standard, rendendo l'integrazione in quadri elettrici modulari rapida e semplice. Inoltre, dispone di terminali di connessione semplici nella parte superiore e inferiore, che accettano cavi rigidi fino a 35 mm² e cavi flessibili fino a 25 mm², offrendo flessibilità nel design del sistema elettrico.

Dati tecnici principali:

• Tensione nominale di isolamento (Ui): 500 V CA
• Resistenza ai picchi di tensione (Uimp): 6 kV
• Frequenza di funzionamento: 50/60 Hz
• Classe di limitazione: Classe 3 conforme a IEC/EN 60898-1
• Durata meccanica: 20.000 cicli
• Durata elettrica: 10.000 cicli
• Dimensioni: 72 mm di larghezza, 85 mm di altezza, 78,5 mm di profondità
• Peso: 0,5 kg

Caratteristiche aggiuntive:

• Protezione robusta: L'Acti9 iC60N è progettato per offrire una protezione efficace sia in reti di corrente alternata che continua, con capacità di interrompere alti livelli di corrente in applicazioni critiche.
• Affidabilità nella manutenzione: Grazie alla sua banda Visisafe, gli utenti possono essere certi che i contatti siano fisicamente disconnessi, aumentando la sicurezza durante le operazioni di manutenzione.
• Design modulare: La sua installazione su guida DIN facilita l'integrazione in qualsiasi quadro elettrico, rendendolo un'opzione flessibile e versatile per un'ampia gamma di applicazioni.

Applicazioni tipiche:

Questo interruttore automatico è ideale per l'uso in impianti dove è richiesta una protezione robusta e affidabile contro cortocircuiti e sovraccarichi. Le sue applicazioni includono sistemi di distribuzione elettrica in edifici residenziali e commerciali, piccole industrie e qualsiasi impianto che utilizzi sia corrente alternata che continua. Inoltre, la sua capacità di essere integrato in quadri modulari e la sua compatibilità con blocchi di distribuzione e sbarre tipo pettine lo rendono una soluzione flessibile per diverse configurazioni di installazione.

L'interruttore automatico in miniatura Acti9 iC60N 4P 32 A di Schneider Electric è una soluzione altamente affidabile per proteggere circuiti elettrici contro sovraccarichi e cortocircuiti. Con la sua capacità di interruzione fino a 6000 A e caratteristiche avanzate come l'indicatore Visitrip e la banda Visisafe, questo dispositivo garantisce sicurezza e affidabilità nelle installazioni elettriche, facilitando sia l'installazione che la manutenzione.
