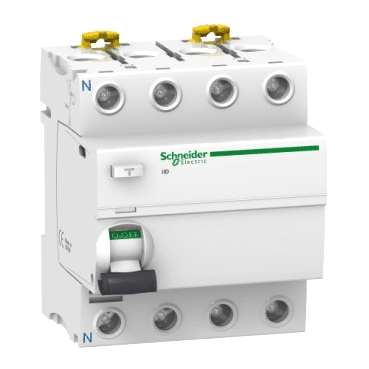

Differenziale iID 4P 40A 300mA A

L'interruttore differenziale iID 4P 40A 300mA Tipo A, riferimento A9R24440 di Schneider Electric, è un dispositivo di protezione elettrica progettato per prevenire scosse elettriche e rischi di incendio a causa di guasti a terra. Questo interruttore differenziale (RCCB) a 4 poli è adatto per l'uso in una vasta gamma di applicazioni residenziali, commerciali e industriali, dove è essenziale garantire la sicurezza delle persone e l'integrità degli impianti elettrici.

Con una corrente nominale di 40A e una sensibilità di 300mA, questo differenziale è in grado di disconnettere automaticamente il circuito al rilevamento di una perdita di corrente, proteggendo efficacemente dai pericoli di scosse elettriche. La sua classe di protezione di tipo A permette al dispositivo di rilevare sia correnti residue alternate che correnti pulsanti, rendendolo una scelta ideale per circuiti che alimentano dispositivi elettronici, come elettrodomestici, illuminazione e altri apparecchi a corrente continua controllati da variatori di frequenza o inverter.

Caratteristiche tecniche principali:

• Corrente nominale [In]: 40 A
• Sensibilità a perdite a terra: 300 mA
• Numero di poli: 4P
• Classe di protezione contro perdite a terra: Tipo A (protegge contro correnti alternate e pulsanti)
• Tensione nominale di impiego [Ue]: 380-415 V CA a 50/60 Hz
• Tensione nominale di isolamento [Ui]: 500 V CA
• Frequenza di funzionamento: 50/60 Hz

L'interruttore differenziale iID è dotato di una serie di caratteristiche di sicurezza avanzate, incluso l'indicatore VisiTrip, che facilita l'identificazione rapida del circuito difettoso nel caso in cui il dispositivo scatti, risparmiando tempo e riducendo lo sforzo di intervento. Inoltre, la finestra VisiSafe fornisce un chiaro segnale visivo sulla leva del dispositivo, mostrando una banda verde quando i poli sono completamente aperti, consentendo di effettuare manutenzioni a valle in sicurezza.

Sicurezza e protezione:

Questo interruttore differenziale offre una protezione efficace contro le scosse elettriche da contatto indiretto e guasti a terra, disconnettendo automaticamente il circuito quando vengono rilevate perdite di corrente superiori ai 300mA. Questo è cruciale non solo per la protezione delle persone, ma anche per evitare incendi causati da perdite di corrente negli impianti elettrici. La sua capacità di interruzione nominale di 1500 A e la sua corrente condizionale di cortocircuito di 10 kA garantiscono una protezione robusta in caso di sovraccarichi o cortocircuiti.

Durabilità e affidabilità:

• Durabilità meccanica: Fino a 20.000 cicli
• Durabilità elettrica: Fino a 15.000 cicli in condizioni di normale funzionamento
• Resistenza ai picchi di tensione: Supporta fino a 6 kV, proteggendolo da sovratensioni transitorie causate da fulmini o disturbi nella rete elettrica.

Installazione:

L'interruttore differenziale iID è compatibile con sistemi elettrici di montaggio su guida DIN, facilitando la sua integrazione in quadri elettrici modulari. Con una larghezza di 8 moduli di 9 mm, questo differenziale è progettato per occupare uno spazio ridotto nel quadro, permettendo un'installazione più compatta e organizzata. I collegamenti ai terminali consentono l'uso di cavi rigidi fino a 35 mm² e cavi flessibili fino a 25 mm², con una coppia di serraggio raccomandata di 3,5 N.m, garantendo un'installazione solida e affidabile.

Dimensioni e design:

• Altezza: 91 mm
• Larghezza: 72 mm
• Profondità: 73,5 mm
• Peso: 0,37 kg
• Colore: Bianco (RAL 9003)

Benefici aggiuntivi:

• VisiTrip: Indica chiaramente il guasto del circuito, facilitando l'identificazione e riducendo il tempo di diagnosi.
• VisiSafe: La banda verde sulla leva fornisce un chiaro segnale visivo per assicurare che il circuito sia completamente aperto prima di eseguire lavori di manutenzione.
• Compatibilità normativa: Questo dispositivo è conforme alla norma EN/IEC 61008-1, garantendo alti standard di sicurezza e prestazioni negli impianti elettrici.

Applicazioni:

L'interruttore differenziale Acti9 iID 4P 40A 300mA Tipo A è ideale per qualsiasi impianto elettrico dove è necessario proteggere contro le perdite a terra, sia in ambienti residenziali che industriali. La sua capacità di gestire correnti alternate e pulsanti lo rende adatto a proteggere circuiti che alimentano apparecchiature elettroniche sensibili.

Questo differenziale Acti9 iID offre una protezione affidabile e avanzata per garantire la sicurezza degli impianti elettrici, facilitando al contempo la manutenzione grazie ai suoi indicatori visivi e alla sua facile installazione.
