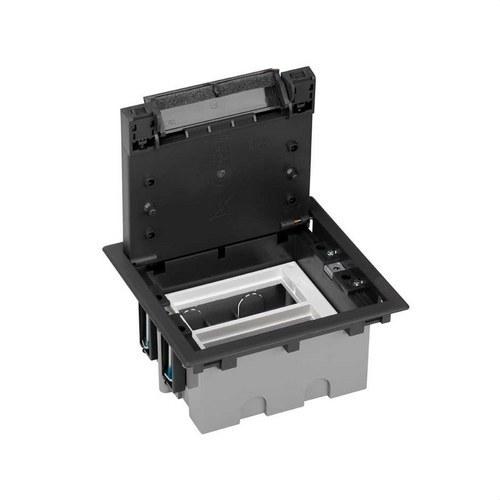

Cassetta da pavimento regolabile per 4 elementi in installazione da pavimento in grafite Simon 500 Cima

La scatola da pavimento regolabile per 4 elementi della serie Simon 500 Cima è una soluzione professionale progettata per integrare connessioni elettriche, voce, dati e multimediali direttamente nel pavimento. Il suo design robusto e funzionale consente di disporre di punti di connessione accessibili senza compromettere l’estetica né la sicurezza dell’installazione.

Questo tipo di soluzione risulta particolarmente utile in spazi dove la distribuzione dei cavi avviene attraverso il pavimento, come uffici, sale formazione, biblioteche, musei, hotel o studi professionali. Grazie al suo design regolabile e alla resistenza strutturale, permette di realizzare installazioni discrete e sicure che facilitano l’accesso alle connessioni quando necessario.

La scatola appartiene alla gamma Simon 500 Cima, una serie riconosciuta per qualità, affidabilità e compatibilità con impianti di cablaggio strutturato. È progettata per ospitare fino a 4 elementi ed è compatibile con i meccanismi Simon 500 Cima e, tramite adattatori specifici, con i meccanismi delle serie Simon 27 Play e Simon K45.

Realizzata in materiale plastico ad alta resistenza con finitura in grafite (RAL 7021), questa scatola è stata sottoposta a molteplici test per garantire la conformità alle normative internazionali più esigenti. La sua struttura consente di sopportare carichi elevati fino a 1400 kg, rendendola adatta a zone di passaggio frequente.

Inoltre, incorpora una protezione contro polvere e piccoli oggetti tramite schiuma protettiva, contribuendo a mantenere l’installazione in buono stato e a prolungare la vita utile dei meccanismi installati.

Caratteristiche principali:

• Serie: Simon 500 Cima
• Tipologia prodotto: Scatola da pavimento regolabile
• Capacità: 4 elementi
• Compatibilità: Meccanismi Simon 500 Cima e Simon 27 Play / Simon K45 tramite adattatori
• Finitura: Grafite
• Colore RAL: 7021
• Materiale: Plastica ad alta resistenza
• Dimensioni: 171 x 187 x 76 mm
• Profondità: 76 mm
• Profondità regolabile: da 76 mm a 100 mm
• Dimensione foro d’installazione: 170 x 155 mm
• Dimensioni coperchio ribaltabile: 145 x 161 x 15 mm
• Dimensioni vaschetta incassata: 220 x 172,2 mm
• Sollevamento del telaio dal livello del pavimento: 3,2 mm
• Spazio libero interno con regolazione massima: 38 mm
• Spazio libero interno con regolazione minima: 13 mm

Prestazioni tecniche:

• Classe di impatto: IK08
• Grado di protezione: IP4X
• Resistenza al calore: fino a +125 ºC (IEC 60695-10-2)
• Temperatura massima di esercizio: +90 ºC
• Intervallo di temperatura durante l’installazione: -5 ºC a +60 ºC
• Resistenza d’isolamento: >5 MΩ a 500 V
• Forza dielettrica: 2000 V a 50 Hz per 1 minuto senza perforazione né contorno
• Estinzione: +850 ºC / 30 secondi (GWFI secondo IEC 60695-2-11)
• Carico massimo supportato: 1400 kg

Configurazione e ingressi cavi:

• 8 ingressi laterali per cablaggio
• 4 fori per fascette
• 4 fori preforati Ø20 mm
• 4 fori preforati Ø26 mm
• Tramezza metallica inclusa per garantire l’immunità elettromagnetica nei cablaggi VDM

Contenuto della confezione:

• Scatola da pavimento
• Tramezza metallica
• Cavo di messa a terra
• Viteria
• Manuale d’installazione

Installazione:

• Progettata appositamente per installazione su pavimento
• Adatta anche per installazione su pavimento tecnico
• Fissaggio tramite staffe su vaschetta da pavimento
• Estensione delle staffe: tra 14 e 54 mm
• Senso d’installazione: orizzontale o verticale
• Coperchio con 2 posizioni di apertura

Osservazioni:

• Per completare l’installazione deve essere abbinata alla vaschetta in plastica riferimento 52052102-035.
• Opzionalmente si può utilizzare il coperchio di livellamento riferimento 52053102-038 quando non viene installato lo stesso rivestimento del pavimento.

Manutenzione:

• Pulire con un panno morbido e asciutto.
• Non utilizzare prodotti abrasivi né detergenti contenenti cloro.

Le scatole da pavimento della serie Simon 500 Cima sono progettate per offrire soluzioni discrete ed efficienti in installazioni moderne dove la connettività è fondamentale. La loro robustezza, capacità di carico e versatilità le rendono una scelta ideale per progetti professionali.

Una soluzione molto pratica quando è necessario portare le connessioni al centro di un ambiente senza ricorrere a canaline visibili, mantenendo lo spazio pulito, ordinato e completamente funzionale.
