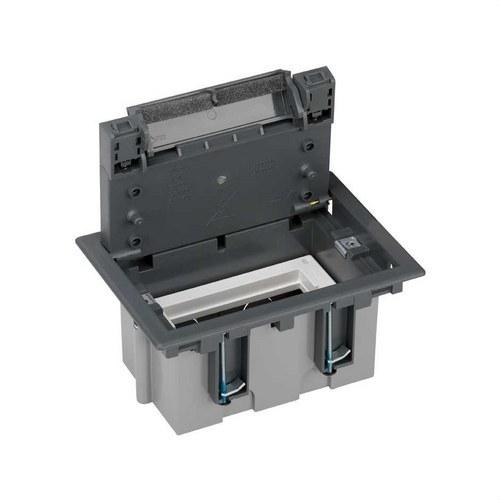

Cassetta da pavimento regolabile per 2 elementi in installazione di pavimento tecnico grigio Simon 500 Cima

La scatola da pavimento regolabile per 2 elementi per installazione su pavimento tecnico della serie Simon 500 Cima è una soluzione professionale progettata per integrare connessioni elettriche e di comunicazione direttamente nel pavimento, mantenendo l’installazione protetta, accessibile e perfettamente integrata nell’ambiente. Il suo design robusto e la finitura grigia la rendono una scelta ideale per uffici, spazi tecnici, sale riunioni o qualsiasi installazione con pavimento tecnico.

Questa scatola è stata sviluppata appositamente per l’installazione su pavimenti tecnici, consentendo di alloggiare dispositivi elettrici o di trasmissione dati in modo ordinato e sicuro. Le sue dimensioni di 132 x 187 x 92 mm e il sistema regolabile permettono di adattarla a diverse configurazioni di installazione, offrendo flessibilità e facilità durante il montaggio.

È realizzata con componenti metallici con isolamento termoplastico autoestinguente e privo di alogeni, garantendo un elevato livello di sicurezza nell’installazione. Questo materiale impedisce la propagazione della fiamma in caso di incendio e riduce l’emissione di fumi tossici, offrendo una maggiore protezione per persone e impianti.

La scatola si distingue anche per l’elevata resistenza meccanica, sopportando carichi fino a 800 kg e offrendo un’eccellente protezione contro urti, graffi e condizioni di utilizzo impegnative. Inoltre, il grado di protezione IP4X impedisce l’ingresso di polvere e piccoli oggetti, grazie anche all’inserimento di una schiuma protettiva.

Una volta installata e configurata, può essere abbinata opzionalmente a una copertura di livellamento estetica (riferimento 52053101-035) quando non viene installato lo stesso rivestimento del pavimento, permettendo di mantenere un’estetica uniforme e professionale.

Caratteristiche principali:

• Serie: Simon 500 Cima
• Tipologia prodotto: scatola da pavimento regolabile
• Capacità: 2 elementi
• Finitura: grigio
• Colore RAL: 7011
• Materiale: plastica con componenti metallici e isolamento termoplastico privo di alogeni
• Dimensioni: 132 x 187 x 92 mm
• Profondità: 92 mm
• Gamma di regolazione profondità: 92 – 120 mm
• Dimensione foro di installazione: 170 x 115 mm
• Dimensioni copertura ribaltabile: 105 x 161 x 15 mm
• Sollevamento del telaio dal livello del pavimento: 3,2 mm
• Numero di ingressi laterali: 8
• Fori preforati Ø12,5 mm: 2
• Fori preforati Ø20 mm: 4
• Fori preforati Ø26 mm: 2
• Numero di fori per staffe: 2
• Numero di posizioni di apertura della copertura: 2
• Grado di protezione: IP4X
• Classe di resistenza agli urti: IK08
• Carico massimo supportato: 800 kg
• Temperatura massima di esercizio: +90 ºC
• Resistenza al calore: +125 ºC (secondo norma IEC 60695-10-2)
• Estinzione: +850 ºC / 30 s (GWFI secondo IEC 60695-2-11)
• Resistenza dell’isolamento: >5 MΩ a 500 V
• Forza dielettrica: nessuna perforazione con 2000 V a 50 Hz per 1 minuto
• Gamma di temperatura di installazione: -5 ºC a +60 ºC
• Temperatura massima di esercizio: +90 ºC
• Certificazione: CE

Compatibilità:

• Dispositivi Simon 500 Cima
• Dispositivi Simon 27 Play tramite adattatore specifico
• Dispositivi Simon K45 tramite adattatore specifico

Contenuto della confezione:

• Scatola da pavimento
• Tramezza metallica
• Cavo di messa a terra
• Viteria
• Manuale di installazione

Installazione: Il sistema si fissa tramite staffaggi sulla piastrella del pavimento tecnico, inclusi nel set. La tramezza metallica consente di garantire l’immunità elettromagnetica per il cablaggio VDM quando installata negli appositi alloggiamenti. La rimozione dei componenti e lo smontaggio del telaio avvengono solo con utensili, per garantire la sicurezza dell’installazione.

Manutenzione: Per mantenere la scatola in perfette condizioni si consiglia di pulire con un panno morbido e asciutto, evitando prodotti abrasivi o detergenti contenenti cloro.

Queste soluzioni sono molto comuni in uffici e spazi professionali dove le connessioni devono essere accessibili ma perfettamente integrate nel pavimento. Con la serie Simon 500 Cima si ottiene un’installazione robusta, sicura e pronta per l’uso quotidiano.
