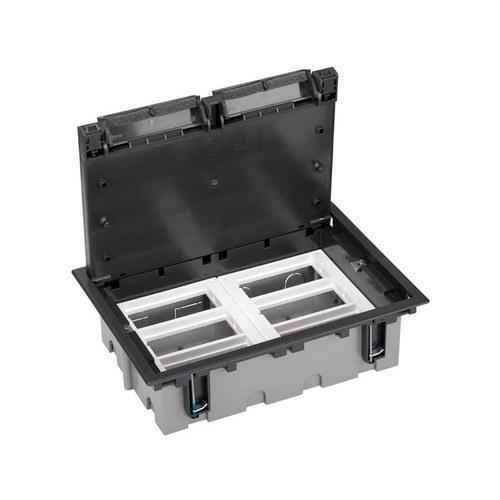

Cassetta da pavimento regolabile per 12 elementi in installazione di pavimento tecnico grafite Simon 500 Cima

La scatola da pavimento regolabile per 12 elementi Simon 500 Cima con finitura grafite è progettata per offrire una soluzione completa di connettività nelle installazioni di pavimento tecnico, specialmente in ambienti professionali come uffici, sale riunioni, spazi di lavoro collaborativo o installazioni commerciali dove la distribuzione flessibile di energia e dati è fondamentale.

Appartenente alla serie Simon 500 Cima, questa scatola fa parte di una gamma concepita per massimizzare la connettività in ogni postazione di lavoro, permettendo di integrare molteplici dispositivi elettrici e di comunicazione direttamente nel pavimento in modo sicuro, ordinato e accessibile.

Con una capacità di 12 elementi e dimensioni di 225 x 310 x 92 mm, questa scatola offre un ampio spazio interno per l’installazione dei dispositivi, garantendo un’organizzazione efficiente dei cavi. Inoltre, dispone di profondità regolabile tra 92 e 120 mm, facilitando l’adattamento a diverse configurazioni di pavimento tecnico.

La sua struttura è realizzata con componenti metallici e materiali plastici di alta qualità che assicurano un’eccellente resistenza meccanica e termica. Inoltre, incorpora materiali autoestinguenti che riducono la tossicità in caso di incendio e aiutano a prevenire la propagazione delle fiamme, aumentando la sicurezza dell’installazione.

La scatola include una schiuma protettiva che offre protezione contro polvere e piccoli oggetti, mantenendo i dispositivi protetti in ambienti ad uso intensivo. Permette inoltre di garantire l’immunità elettromagnetica nel cablaggio VDM tramite l’installazione del setto metallico incluso.

Una volta configurata e installata, è possibile abbinarla opzionalmente al coperchio di rifinitura a filo riferimento 52053106-038 nel caso in cui non si installi lo stesso rivestimento del pavimento, ottenendo così un’integrazione estetica perfetta.

Caratteristiche principali:

• Serie: Simon 500 Cima
• Tipo di prodotto: scatola da pavimento regolabile
• Applicazione: pavimento tecnico
• Capacità: 12 elementi
• Colore / finitura: grafite (RAL 7021)
• Dimensioni: 225 x 310 x 92 mm
• Profondità regolabile: da 92 a 120 mm
• Dimensione foro di installazione: 210 x 300 mm
• Dimensioni del coperchio ribaltabile: 200 x 292 x 15 mm
• Sollevamento del telaio dal livello del pavimento: 3,2 mm
• Carico massimo supportato: 1800 kg
• Grado di protezione: IP4X
• Classe di impatto: IK08
• Resistenza al calore: fino a +125 ºC
• Temperatura massima di lavoro: +90 ºC
• Resistenza di isolamento: >5 MΩ a 500 V
• Forza dielettrica: 2000 V a 50 Hz per 1 minuto senza perforazione né contorno

Ingressi e connessioni:

• 14 ingressi laterali per cablaggio
• 16 fori per fascette
• 4 fori preforati Ø12,5 mm
• 5 fori preforati Ø20 mm
• 5 fori preforati Ø26 mm

Compatibilità:

• Dispositivi Simon 500 Cima
• Simon 27 Play tramite adattatore specifico
• Simon K45 tramite adattatore specifico

Contenuto della confezione:

• Scatola da pavimento
• Setto metallico
• Cavo di messa a terra
• Viteria
• Manuale di installazione

Installazione:

• Progettata appositamente per l’installazione su pavimento tecnico
• Fissaggio tramite staffe sulla piastrella del pavimento tecnico
• Portata delle staffe: tra 14 e 54 mm
• Senso di installazione: orizzontale o verticale
• Coperchio con 2 posizioni di apertura
• Rimozione dei componenti solo con utensile
• Smontaggio del telaio solo con utensile

Condizioni di installazione:

• Intervallo di temperatura durante l’installazione: -5 a +60 ºC
• Estinzione: +850 ºC / 30 secondi (GWFI secondo IEC 60695-2-11)

Manutenzione:

• Pulire con un panno morbido e asciutto
• Non utilizzare detergenti abrasivi né prodotti contenenti cloro

Questa scatola da pavimento permette di organizzare e distribuire energia e comunicazioni direttamente dal pavimento in modo sicuro, resistente e con un’estetica discreta che si integra perfettamente in qualsiasi ambiente professionale.

È una soluzione molto pratica per uffici moderni dove ogni postazione di lavoro necessita di accesso rapido a connessioni elettriche e dati senza compromettere l’ordine né l’estetica dello spazio.
