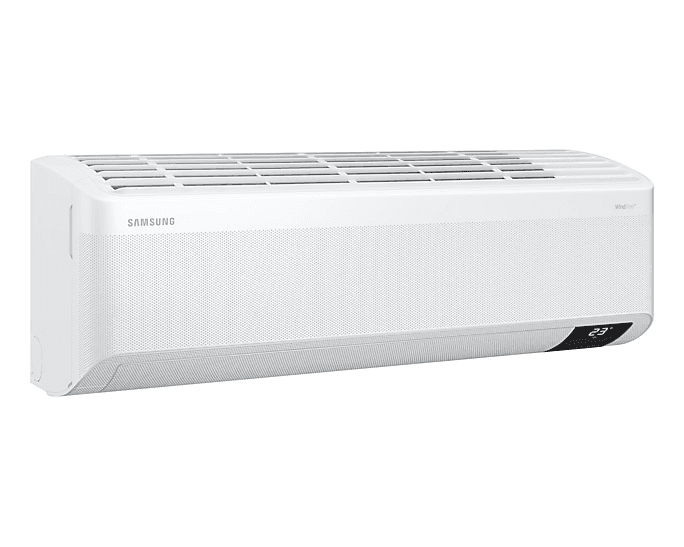

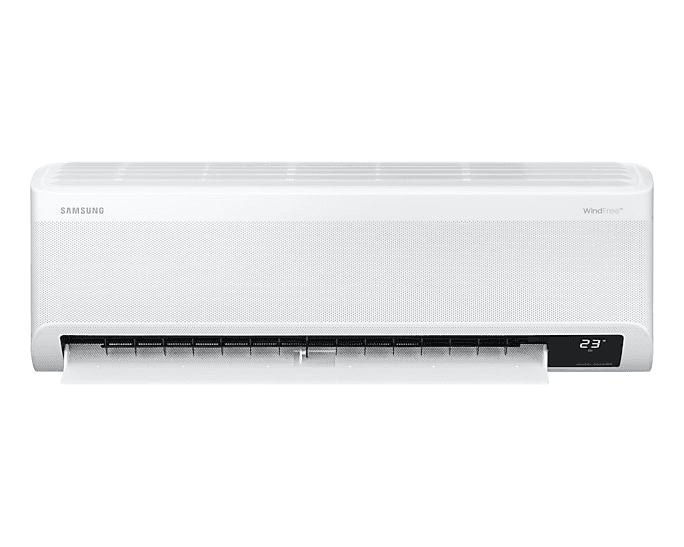

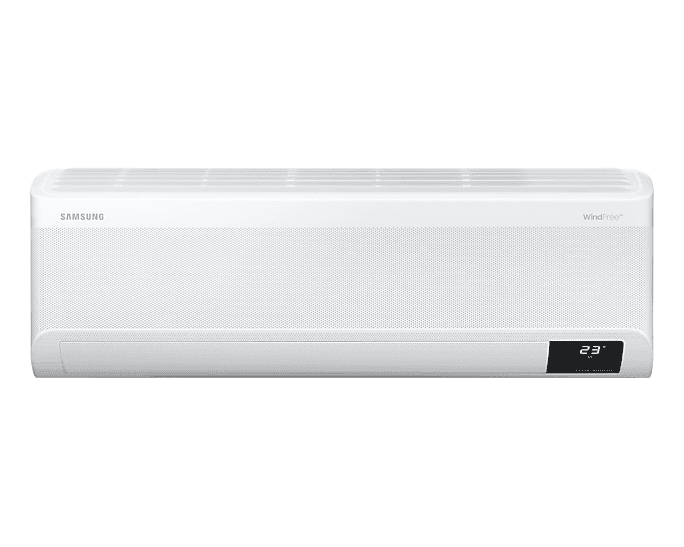

Unità interna aerotermica split Samsung TDM Plus WindFree Deluxe 5,6 kW

La unità interna Samsung TDM Plus WindFree Deluxe AE056TNXDEH/EU è uno split a parete progettato per integrarsi nei sistemi di aerotermia Samsung EHS TDM Plus. Offre una capacità nominale di 5,6 kW in raffrescamento e 6,3 kW in riscaldamento e combina climatizzazione aria-aria con tecnologie orientate a migliorare il comfort, come WindFree™, Auto Clean ed Easy Filter Plus.

Grazie alla tecnologia WindFree™, l’unità distribuisce l’aria climatizzata in modo delicato e uniforme attraverso migliaia di microfori situati sul pannello frontale, riducendo la sensazione di correnti dirette. Questa caratteristica, insieme a un livello di pressione sonora di soli 29 dB(A) in modalità WindFree™, rende questa unità interna una soluzione particolarmente adatta per abitazioni e ambienti in cui si ricerca un elevato comfort termico e acustico.

Tecnologia Samsung WindFree™

La principale caratteristica della Samsung AE056TNXDEH/EU è il suo sistema di raffrescamento WindFree™. Invece di spingere continuamente un getto d’aria diretto verso l’ambiente, l’unità può distribuire l’aria fresca attraverso migliaia di piccoli fori distribuiti sul pannello frontale.

Samsung definisce questo funzionamento come una condizione di “aria in calma”, progettata per mantenere una temperatura confortevole evitando la fastidiosa sensazione provocata dalle correnti fredde dirette.

Questa tecnologia risulta particolarmente interessante in camere da letto, soggiorni, studi e altri ambienti in cui l’utente permane per lunghi periodi di tempo e cerca una climatizzazione più delicata.

5,6 kW in raffrescamento e 6,3 kW in riscaldamento

L’unità interna Samsung TDM Plus WindFree Deluxe dispone di una capacità nominale di 5,6 kW in raffrescamento e 6,3 kW in riscaldamento.

Il funzionamento in caldo e freddo consente di utilizzarla durante tutto l’anno quando viene abbinata a una unità esterna Samsung EHS TDM Plus compatibile. La potenza effettiva e il rendimento energetico finale dipenderanno dall’unità esterna, dalla configurazione del sistema, dalle condizioni ambientali e dalle caratteristiche dell’installazione.

Integrazione nei sistemi Samsung EHS TDM Plus

Il sistema Samsung EHS TDM Plus è sviluppato per combinare applicazioni aria-aria e aria-acqua all’interno di un’unica soluzione di aerotermia. Ciò consente di integrare unità interne a espansione diretta, come la AE056TNXDEH/EU, con altri componenti destinati al riscaldamento idronico e alla produzione di acqua calda sanitaria.

L’unità WindFree Deluxe funziona come terminale interno aria-aria e deve essere collegata a una unità esterna TDM Plus compatibile. In questo modo, un’unica installazione può offrire climatizzazione diretta tramite aria insieme ad altre applicazioni termiche proprie del sistema di aerotermia.

Funzione Auto Clean

La funzione Auto Clean è progettata per aiutare a mantenere pulito lo scambiatore di calore dopo lo spegnimento dell’unità.

Una volta terminato il funzionamento, l’unità può eseguire automaticamente un processo di asciugatura dello scambiatore in tre fasi. In questo modo si riduce l’umidità residua al suo interno, contribuendo a limitare l’accumulo di batteri e la formazione di odori.

La funzione può essere attivata o disattivata dal relativo comando.

Easy Filter Plus per facilitare la manutenzione

La Samsung AE056TNXDEH/EU incorpora il filtro Easy Filter Plus, posizionato nella zona superiore esterna dell’unità interna.

Questa posizione ne facilita l’estrazione e la pulizia senza dover smontare completamente il pannello frontale. La sua rete è progettata per catturare le particelle di polvere e aiutare a mantenere pulito lo scambiatore di calore.

Una manutenzione periodica del filtro contribuisce a mantenere un adeguato flusso d’aria e buone condizioni di funzionamento dell’unità.

Funzionamento silenzioso

L’unità è stata progettata per offrire climatizzazione con livelli acustici contenuti. Samsung specifica i seguenti valori di pressione sonora:

• Velocità alta: 40 dB(A).
• Velocità media: 37 dB(A).
• Velocità bassa: 34 dB(A).
• Modalità WindFree™: 29 dB(A).

Il livello di potenza sonora dichiarato è di 58 dB(A).

I livelli acustici percepiti possono variare in base alle condizioni di installazione, alla posizione dell’unità e alle caratteristiche dell’ambiente.

Portata d’aria regolabile

La Samsung AE056TNXDEH/EU incorpora un ventilatore Crossflow progettato per funzionare con diverse velocità di mandata.

• Portata d’aria alta: 15,7 m³/min.
• Portata d’aria media: 13,8 m³/min.
• Portata d’aria bassa: 12,0 m³/min.

La regolazione della portata consente di adattare il funzionamento dell’unità alle esigenze di climatizzazione e comfort di ogni momento.

Protocollo di comunicazione Samsung NASA

L’unità è dotata del protocollo di comunicazione NASA di Samsung, utilizzato per la comunicazione tra i diversi componenti del sistema di climatizzazione.

Questa integrazione consente di inserire lo split in una configurazione Samsung EHS TDM Plus compatibile e facilita la comunicazione con gli elementi di controllo previsti dal produttore.

Design pensato per facilitare installazione e manutenzione

Samsung ha sviluppato questa gamma WindFree Deluxe prestando particolare attenzione alle operazioni di installazione e manutenzione.

L’unità utilizza una copertura inferiore con sistema di aggancio che facilita l’apertura e la chiusura durante gli interventi tecnici. Inoltre, il supporto di montaggio è progettato per semplificare il posizionamento e la regolazione dell’unità sulla parete.

L’accesso esterno all’Easy Filter Plus consente di eseguire facilmente le normali operazioni di pulizia del filtro.

Connessioni frigorifere

La Samsung AE056TNXDEH/EU utilizza le seguenti dimensioni di connessione frigorifera:

• Tubo del liquido: 6,35 mm (1/4").
• Tubo del gas: 12,7 mm (1/2").
• Connessione di scarico: tubo flessibile con diametro interno di 18 mm.

L’unità è progettata per sistemi che utilizzano refrigerante R410A.

Kit valvola di espansione EEV necessario

La valvola di espansione elettronica EEV non è integrata nell’unità interna. Samsung indica che deve essere utilizzato il relativo kit EEV all’interno dell’installazione TDM Plus.

Il codice e la configurazione del kit dipenderanno dal numero di unità interne e dal progetto del sistema, pertanto questo elemento deve essere selezionato seguendo le tabelle e la documentazione tecnica Samsung.

Caratteristiche tecniche Samsung AE056TNXDEH/EU

• Marca: Samsung.
• Riferimento: AE056TNXDEH/EU.
• Gamma: EHS TDM Plus WindFree™ Deluxe.
• Tipo: unità interna a parete.
• Modalità: pompa di calore.
• Capacità nominale in raffrescamento: 5,6 kW.
• Capacità nominale in riscaldamento: 6,3 kW.
• Alimentazione: monofase, 220-240 V, 50 Hz.
• Corrente nominale in raffrescamento: 0,35 A.
• Corrente nominale in riscaldamento: 0,35 A.
• Consumo elettrico nominale dell’unità interna in raffrescamento: 0,052 kW.
• Consumo elettrico nominale dell’unità interna in riscaldamento: 0,052 kW.
• Tipo di ventilatore: Crossflow.
• Portata d’aria alta / media / bassa: 15,7 / 13,8 / 12,0 m³/min.
• Pressione sonora alta / media / bassa / WindFree™: 40 / 37 / 34 / 29 dB(A).
• Potenza sonora: 58 dB(A).
• Refrigerante: R410A.
• Valvola di espansione elettronica: non inclusa; richiede kit EEV compatibile.
• Connessione liquido: 6,35 mm (1/4").
• Connessione gas: 12,7 mm (1/2").
• Connessione di scarico: diametro interno di 18 mm.
• Dimensioni nette (larghezza x altezza x profondità): 1.055 x 299 x 215 mm.
• Peso netto: 11,5 kg.
• Tecnologia WindFree™: sì.
• Auto Clean: sì.
• Easy Filter Plus: sì.
• Protocollo di comunicazione: Samsung NASA.

Unità a parete per una climatizzazione confortevole tutto l’anno

La Samsung AE056TNXDEH/EU da 5,6 kW combina le possibilità di integrazione del sistema di aerotermia EHS TDM Plus con il comfort caratteristico della tecnologia WindFree™.

La sua capacità di 5,6 kW in freddo e 6,3 kW in caldo, il funzionamento da 29 dB(A), il filtro Easy Filter Plus e la funzione Auto Clean consentono di disporre di una soluzione a parete pronta a climatizzare gli ambienti con un elevato livello di comfort.

Importante: questo riferimento corrisponde esclusivamente all’unità interna. Per ottenere un sistema di climatizzazione operativo è necessario abbinarla a una unità esterna Samsung EHS TDM Plus compatibile e al relativo kit EEV, oltre agli elementi di installazione e controllo richiesti in ogni progetto.
